Hydraulic Lines And Hoses, 4WD, LH ( - 655100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	4	O-Ring	-
2	38H1163	4	Adapter Fitting	-
3	U12547	4	O-Ring	-
4	T77613	3	O-Ring	-
5	24M7114	1	Washer	19 X 30 X 4 mm
6	T81029	1	Nut	-
7	AH130611	1	Oil Line	-
8	T77814	1	O-Ring	-
9	38H1168	1	Adapter Fitting	-
10	R26448	1	O-Ring	-
11	H114865	6	Clamp	-
12	AH130447	1	Oil Line	(RETURN)
13	H112567	3	Plate	-
14	03M7245	2	Bolt	M8 X 55
14	14M7298	2	Flange Nut	M8
15	H114898	4	Clamp	-
16	H114901	2	Plate	-
17	R28782	1	O-Ring	-
18	38H1309	1	Adapter Fitting	-
19	19M8039	1	Screw	M8 X 80
19	19M7396	1	Cap Screw	M16 X 45
20	H127589	2	Clamp	-
21	19M7867	1	Screw	M8 X 25
21	14M7298	1	Flange Nut	M8
22	03M7187	1	Bolt	M8 X 35
22	14M7298	1	Flange Nut	M8
23	H121163	1	Strap	-
24	H128515	2	Clamp	-
25	03M7267	1	Bolt	M8 X 80
25	14M7396	1	Lock Nut	M8
26	AH135620	1	Oil Line	(SUB FOR AH131300)
27	19M7801	1	Screw	M8 X 60
27	14M7298	1	Flange Nut	M8
28	AH125941	2	Hydraulic Hose	LGTH = 1625 mm, (FORWARD AND REVERSE)
29	T78313	2	O-Ring	(SUB FOR H61355)
30	H126368	2	Manifold	-
31	19M8162	16	Screw	M10 X 40
32	38H1160	1	Adapter Fitting	-
33	R26448	1	O-Ring	-
34	R26375	1	O-Ring	-
35	38H1024	1	Tee Fitting	-
36	T77857	2	O-Ring	-
37	T78313	2	O-Ring	-
..	BH79904	1	Complete Goods/Ship. Bundle	4-WHEEL DRIVE CONVERSION

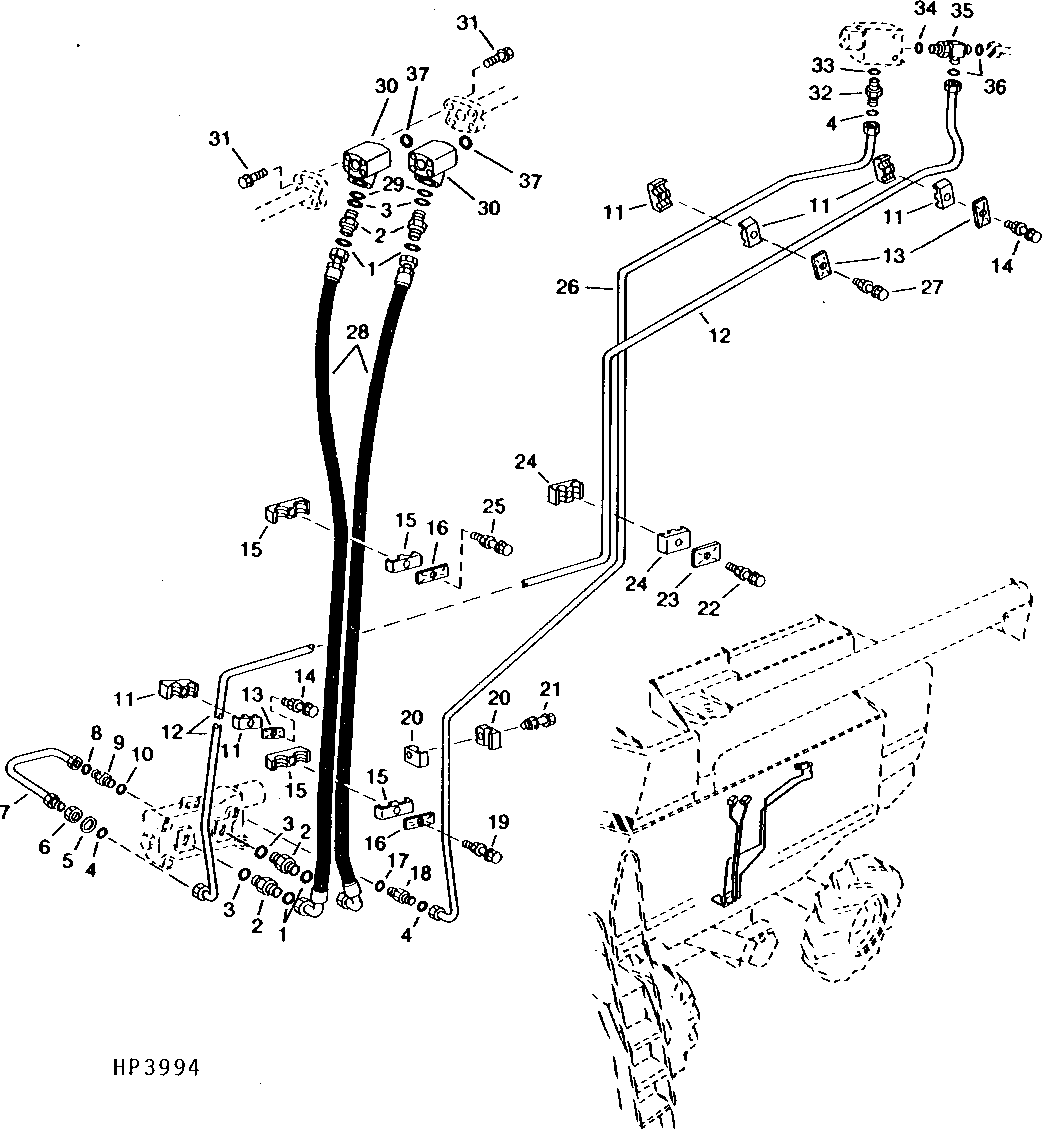

Hydraulic Lines And Hoses, 4WD, LH ( - 655100)

Нет текстового описания
