Открытый узел

GEAR DRIVEN AUXILIARY DRIVE

GEAR DRIVEN AUXILIARY DRIVE

GEAR DRIVEN AUXILIARY DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

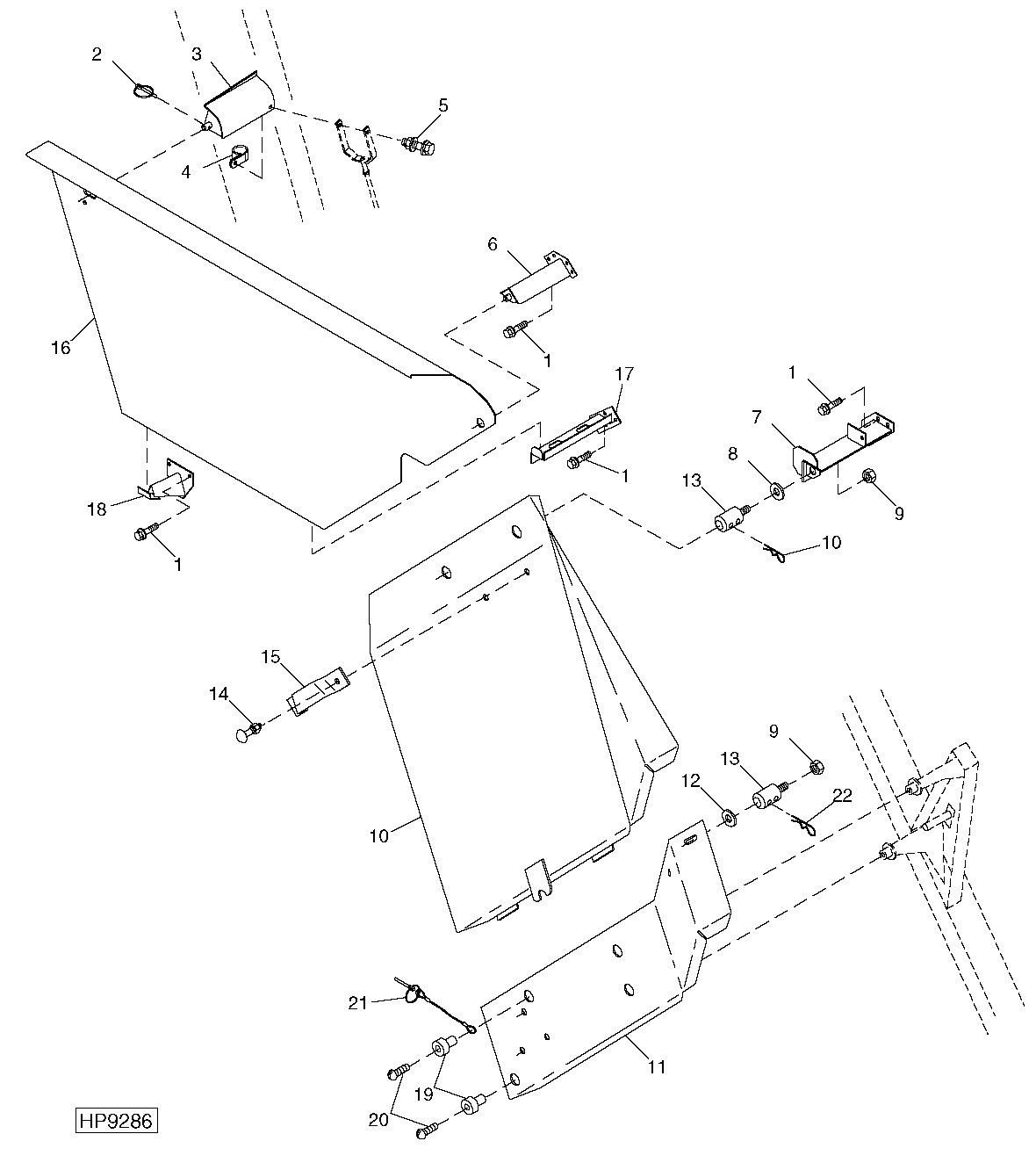

GEAR DRIVEN AUXILIARY DRIVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	14	Screw	M8 X 16
2	M72598	6	Quick Lock Pin	-
3	AH130941	1	Bracket	-
4	R46414	1	Clamp	-
5	19M7865	2	Screw	M8 X 16
5	14M7298	2	Flange Nut	M8
6	AH130945	1	Bracket	-
7	AH130944	1	Bracket	-
8	24M7178	1	Washer	10.500 X 30 X 2.500 mm
9	14M7296	2	Flange Nut	M10
10	AH125820	1	Shield	-
11	AH137201	1	Shield	(SUB FOR AH125821)
12	24H1314	1	Washer	13/32" X 1-3/4" X 7/64"
13	H154757	2	Stud	(SUB FOR H130636 OR H141975)
14	03M7183	2	Bolt	M8 X 16
14	14M7298	2	Flange Nut	M8
15	H231742	1	Handle	(SUB FOR H85184, THIS APPLICATION)
16	H127465	1	Shield	-
16	H140300	1	Shield	-
17	AH128914	1	Bracket	-
18	AH130197	1	Bracket	-
19	M93425	2	Spacer	-
20	21M7125	2	SCREW	M8 X 25
21	AH135290	2	Quick Lock Pin	-
22	A15147	2	Spring Locking Pin	-
..	BH80037	1	Complete Goods/Ship. Bundle	MUD SHIELDS
