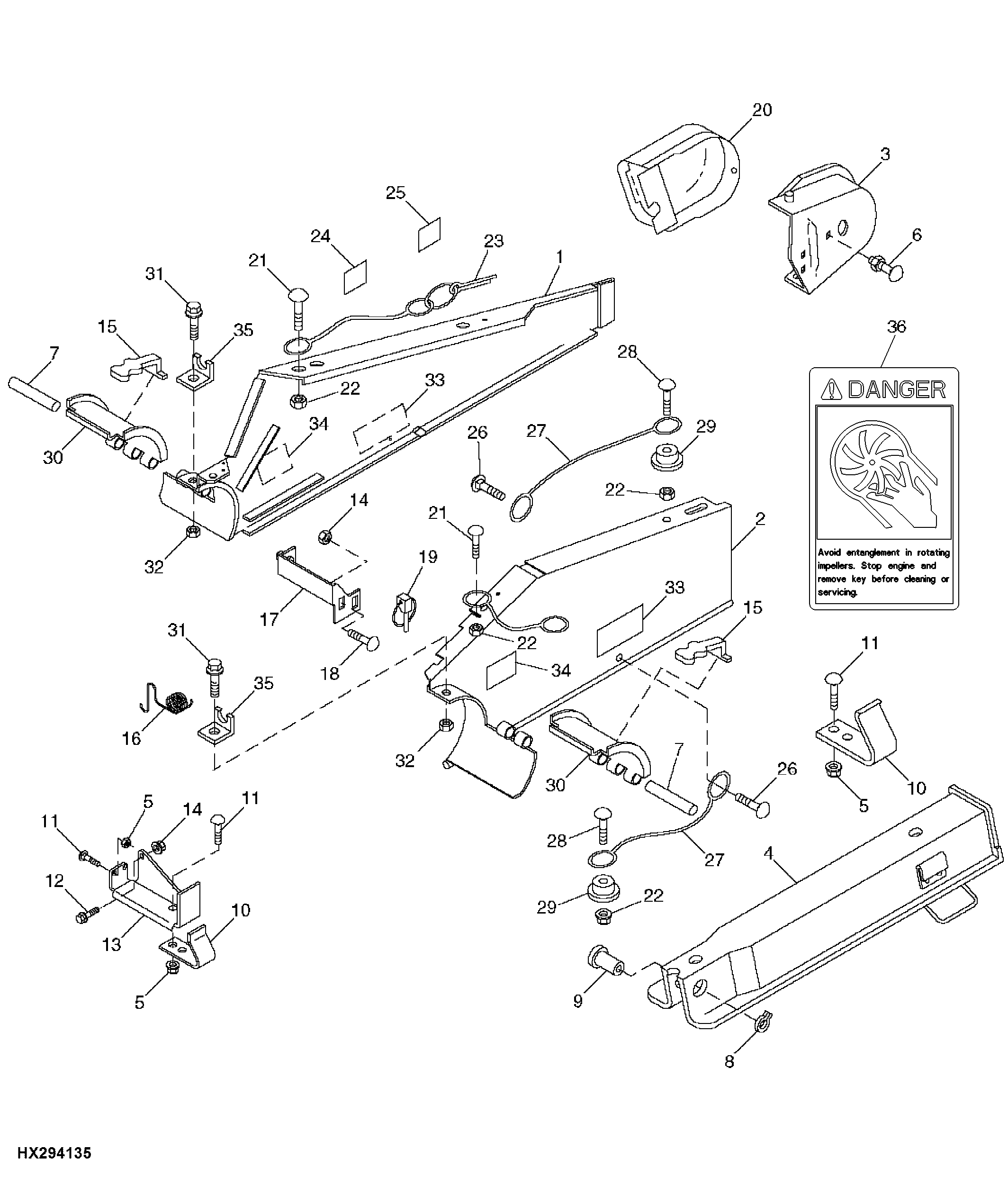

Feeder House Drive Shields and Safety Stop (Contour Master) (660246 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH156375	1	Shield	RH, (SUB AH146197 OR AH151598)
2	AH156374	1	Shield	LH, (SUB FOR AH146198 AND AH149088), ORDER AH235357
2	AH235357	1	Shield	INCLUDES H149063 AND H204855
3	AH156066	1	Shield	(SUB FOR AH134826)
4	AH157492	1	Stop	(SUB FOR AH144030)
5	14M7298	6	Flange Nut	M8
6	03M7185	2	Bolt	M8 X 25
6	14M7298	1	Flange Nut	M8
7	-	2	Part 9	(CUT TO 6.88 IN. LENGTH), (MAKE FROM H76083)
8	40M7058	1	Snap Ring	-
9	H150054	2	Bushing	-
10	H140122	2	Clip	-
11	03M7183	6	Bolt	M8 X 16
12	19M7784	1	Screw	M10 X 20
13	H134085	1	Bracket	-
14	14M7296	4	Flange Nut	M10
15	A44990	1	Latch	-
16	H127781	1	Spring	-
17	AH136358	1	Retainer	-
18	03M7190	2	Bolt	M10 X 20
19	M72598	4	Quick Lock Pin	-
20	H146766	1	Powershaft Shield	RH
21	21M7125	3	SCREW	M8 X 25
22	14M7298	4	Flange Nut	M8
23	AH135290	3	Quick Lock Pin	-
24	H137939	1	Label	(HARNESS AND HOSE STORAGE)
25	H126397	1	Label	(VARIABLE SPEED DRIVE)
26	03M7186	2	Bolt	M8 X 30
27	AH134121	1	Cable	(INCLUDES R73290)
28	21M7125	2	SCREW	M8 X 25
29	M93425	2	Spacer	-
30	H156379	2	Shield	(SUB FOR H151757)
31	19M7775	2	Screw	M6 X 16
32	14M7397	2	Lock Nut	M6
33	H149063	2	Label	"DANGER"
34	H150434	2	Label	(LUBE)
35	H141549	2	Angle	-
36	H204855	1	Sign	-

Feeder House Drive Shields and Safety Stop (Contour Master) (660246 - )
