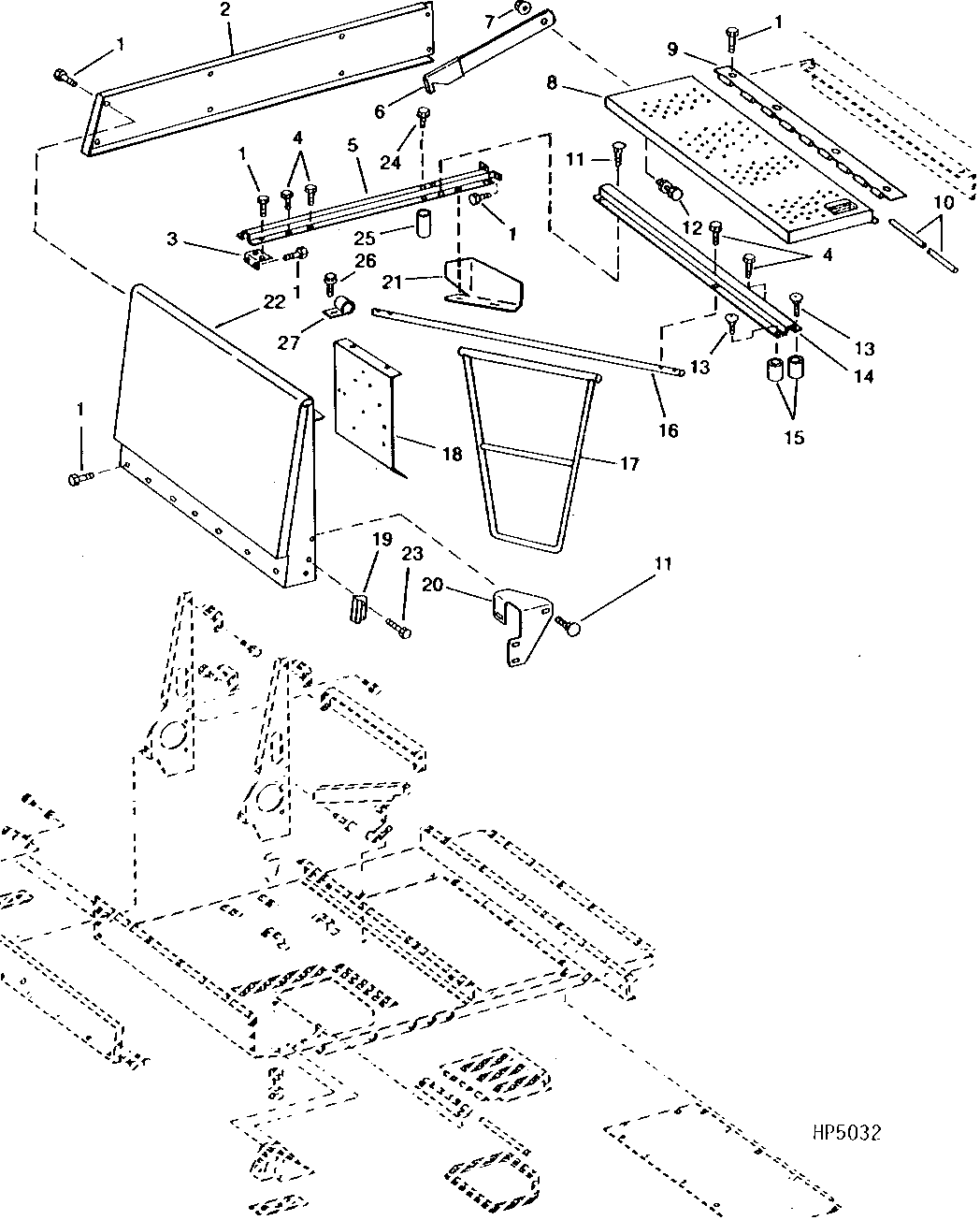

ENGINE COMPARTMENT (640101 - )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	110	Flange Nut	M8
1	19M7865	110	Screw	M8 X 16
2	H134106	1	Panel	-
3	H128744	1	Angle	-
4	19M8290	4	Screw	M6 X 35
4	14M7397	4	Lock Nut	M6
5	AH129195	1	Channel	-
6	AH136616	1	Brace	-
7	14M7396	1	Lock Nut	M8
8	AH203010	1	Door	(SUB FOR AH136455, AH174387 OR AH208395)
9	H212352	1	Hinge	(SUB FOR H134738)
10	H134930	1	Pin	1165 MM, LONG MAKE FROM H99599
11	03M7183	1	Bolt	M8 X 16
11	14M7298	1	Flange Nut	M8
12	19M7868	1	Screw	M8 X 30
12	14M7273	1	Nut	M8
13	37M7102	2	Screw	M8 X 40
14	AH136504	1	Channel	-
14	AH152323	1	Channel	-
15	H141836	2	Bushing	-
16	H135147	1	Tube	-
17	AH129228	1	Ladder	-
18	AH130497	1	Plate	-
19	H134073	1	Stop	-
20	H137267	1	Reinforcement	-
21	H135610	1	Deflector	-
22	AH136046	1	Panel	-
23	19M7866	1	Screw	M8 X 20
23	14M7298	1	Flange Nut	M8
24	19M8318	1	Screw	M8 X 45
25	28H1633	1	Bushing	0.364" X 0.540" X 1-9/16"
26	19M7865	1	Screw	M8 X 16
27	H136577	1	Clamp	-
