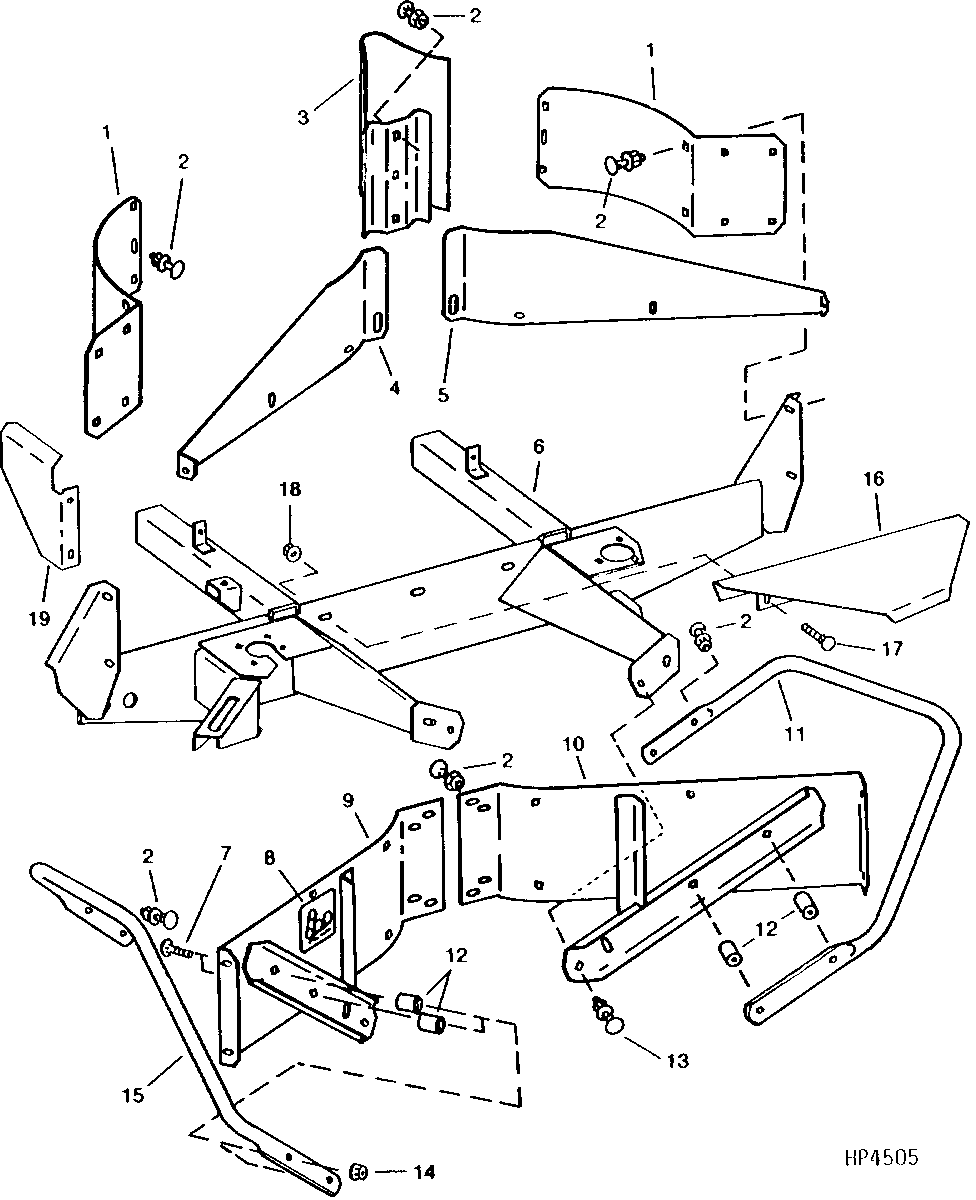

Chaff Spreader Frame, Shields and Frames ( - 650100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H136280	2	Shield	-
2	03M7184	21	Bolt	M8 X 20
2	14M7298	21	Flange Nut	M8
3	AH132852	1	Partition	-
3	AH135498	1	Partition	-
4	H139938	1	Shield	LH
4	H141107	1	Shield	LH
5	H139937	1	Shield	RH
5	H141106	1	Shield	RH
6	AH134558	1	Support	-
7	03M7223	4	Bolt	M8 X 60
8	H139988	1	Label	CHAFF SPREADER DRIVE
9	AH134580	1	Shield	LH
10	AH134579	1	Shield	RH
11	H143743	1	Tube	SUB FOR H139007
12	28H1633	4	Bushing	0.364" X 0.540" X 1-9/16"
13	19M7866	4	Screw	M8 X 20
13	14M7298	4	Flange Nut	M8
14	14M7298	4	Flange Nut	M8
15	H139008	1	Tube	-
15	H143744	1	Tube	-
16	H141108	1	Shield	-
17	03M7183	3	Bolt	M8 X 16
18	14M7298	3	Flange Nut	M8
19	H143762	1	Shield	-

Chaff Spreader Frame, Shields and Frames ( - 650100)
