Открытый узел

Cab Landing and Mirror, RH

Cab Landing and Mirror, RH

Cab Landing and Mirror, RH

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

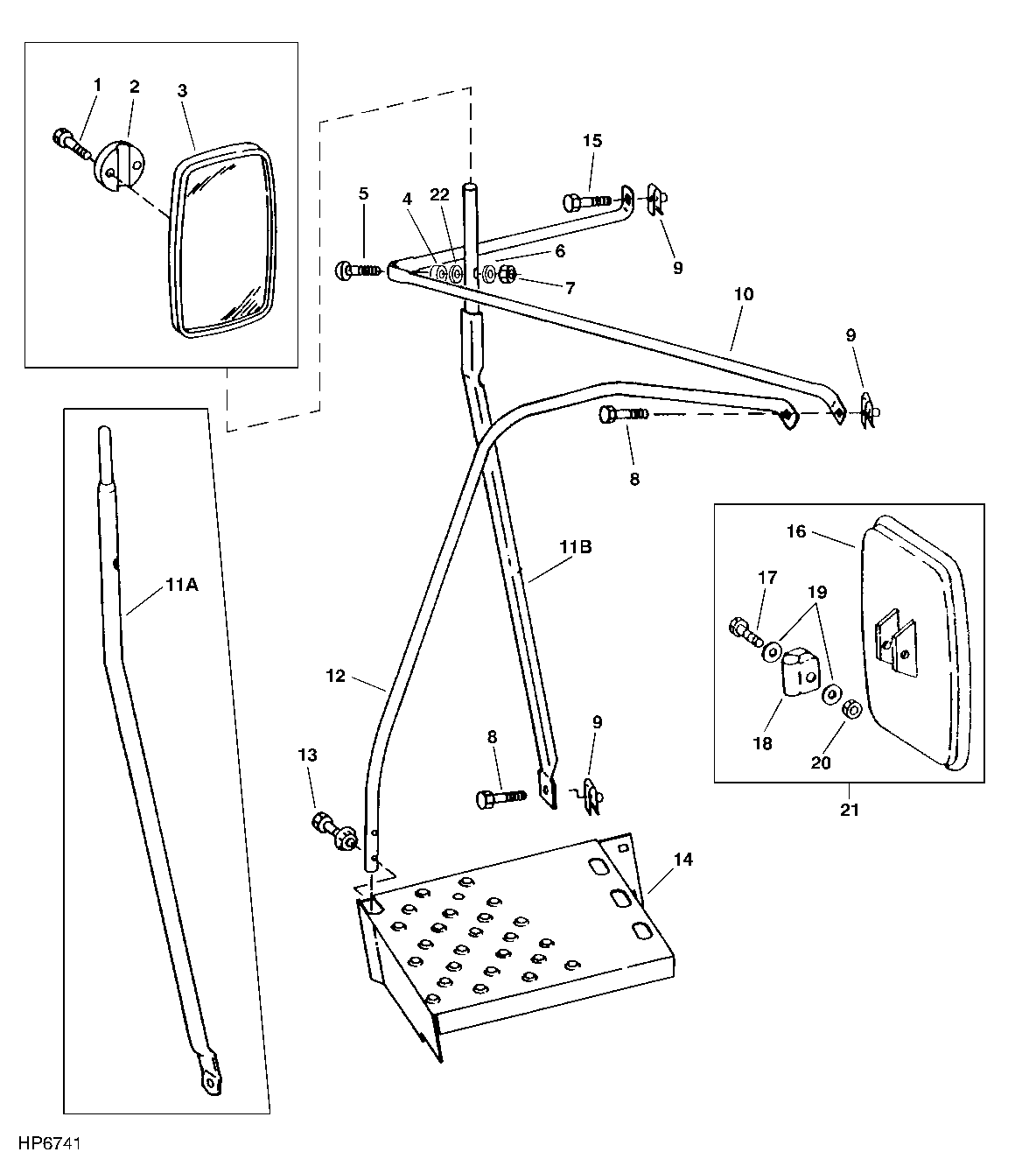

Cab Landing and Mirror, RH

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8505	2	Screw	M6 X 25
2	-	1	Part 2	-
3	-	1	Part 3	-
4	AH142404	1	Rear View Mirror	(SUB FOR AZ31008)
4	AZ42315	1	REAR VIEW MIRROR	(EXPORT)
5	19M7805	1	Screw	M10 X 45
6	24M7178	1	Washer	10.500 X 30 X 2.500 mm
7	14M7296	1	Flange Nut	M10
8	19M7786	1	Screw	M10 X 30
9	H137447	3	Nut	-
10	H134724	1	Support	-
12	AH147163	1	Handrail	-
12	H134536	1	Rail	1260 MM, FOR USE WITH EXTENSION
12	H134537	1	Rail	940 MM, FOR USE WITH EXTENSION
13	14M7396	2	Lock Nut	M8
13	19M7800	2	Screw	M8 X 50, 1260 MM, USE WITH EXTENSION
13	03M7216	2	Bolt	M8 X 50, 940 MM, USE WITH EXTENSION
14	AH130586	1	Shield	-
15	19M7805	1	Screw	M10 X 45
16	-	1	Part 27	-
17	-	1	Part 28	-
18	-	1	Part 29	-
19	-	1	Part 30	-
20	-	1	Part 31	-
21	AH142404	1	Rear View Mirror	-
22	R60021	1	Washer	-
23	R45822	3	BUSHING	-
11A	H134723	1	Support	(SUB AH137725)
11B	19M7790	1	Screw	M12 X 35
11B	H162850	1	Bushing	-
11B	H163409	1	Support	-
11B	CC25449	1	Spacer	-
11B	AH153617	1	Support	(SUB CC25449, H163409, H162850 AND 19M7790)
11B	AH137725	1	Support	-
