Открытый узел

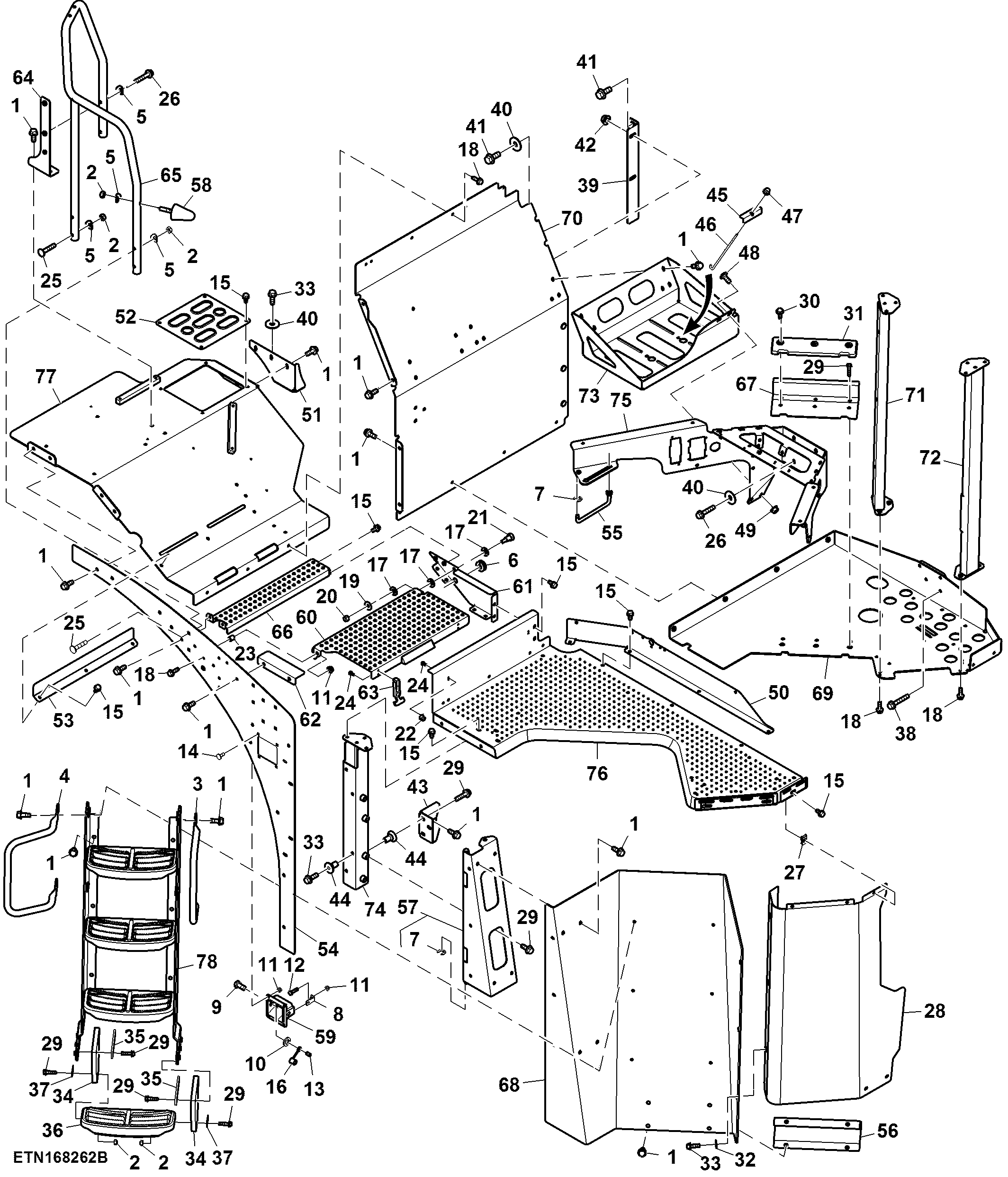

Step, LH Platform, T2/ T3/ IT4 Engine (054000 - 056100)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8914	55	Screw	M10 X 25
2	M82222	9	Nut	-
3	R342239	1	Handrail	-
4	R552679	1	Handrail	-
5	R111382	7	Washer	-
6	R186344	1	Grommet	-
7	40M7244	2	Snap Ring	-
8	R552664	2	Bracket	-
9	19H1936	2	Cap Screw	3/8" X 3/4"
10	12H304	2	Lock Washer	3/8"
11	14M7298	7	Flange Nut	M8
12	19M7513	2	Cap Screw	M8 X 30
13	H217200	2	Nut	-
14	03M7184	4	Bolt	M8 X 20
15	19M9357	42	Screw	M8 X 16
16	R552688	1	Cover	-
17	24M7047	3	Washer	13 X 24 X 2.500 mm
18	19M8327	10	Screw	M8 X 25
19	24M7298	1	Washer	8.400 X 25 X 2 mm
20	14M7327	1	Lock Nut	M8
21	R208851	1	Bolt	-
22	N275220	2	Catch	-
23	H25220	1	Bushing	-
24	21M7265	6	Screw	M5 X 12
25	03M7196	4	Bolt	M10 X 50
26	19M7806	6	Screw	M10 X 50
27	L55969	3	Nut	-
28	R560266	1	Panel	-
29	19M7804	20	Screw	M10 X 40
30	R538617	3	Cap Screw	-
31	R551159	1	Pad	-
32	24M7299	3	Washer	10.500 X 30 X 2.500 mm
33	19M9327	9	Screw	M10 X 30
34	R231096	2	Support	-
35	R550736	2	Plate	-
36	R151799	4	Step	-
37	T208074	2	Strap	-
38	19M7807	4	Screw	M10 X 60
39	R555662	1	Bracket	-
40	24M7180	7	Washer	13 X 37 X 3 mm
41	19M7790	4	Screw	M12 X 35
42	14M7299	3	Flange Nut	M12
43	R550499	1	Bracket	-
44	H173411	7	Nut	-
45	R218343	2	Bracket	-
46	R192571	2	Hook Bolt	-
47	L208466	2	Flange Nut	-
48	03M7191	2	Bolt	M10 X 25
49	14M7296	2	Flange Nut	M10
50	R557248	1	Plate	-
51	R541273	1	Support	-
52	R540855	1	Step	-
53	R545718	1	Bracket	-
54	R552663	1	Plate	-
55	RE574438	1	Restrictor	-
56	R550492	1	Ramp	-
57	RE573277	1	Hinge	INCLUDES 40M7244
58	R544990	1	Bumper	-
59	RE574995	1	Box	-
60	R545716	1	Step	-
61	RE572317	1	Bracket	-
62	RE572319	1	Bracket	-
63	AN273411	2	Latch	-
64	RE572316	1	Bracket	-
65	RE569676	1	Handrail	-
66	RE572318	1	Step	-
67	RE572016	1	Ramp	-
68	RE574462	1	Door	-
69	RE584323	1	Plate	-
70	RE578315	1	Fender	-
71	RE588422	1	Support	SUB FOR RE571603
72	RE571605	1	Support	-
73	RE588541	1	Battery Box	SUB FOR RE572247
74	RE572773	1	Support	-
75	RE582525	1	Support	-
76	RE576887	1	Platform	-
77	RE570860	1	Fender	INCLUDES R151799
78	RE569297	1	Support	-

Step, LH Platform, T2/ T3/ IT4 Engine (054000 - 056100)
