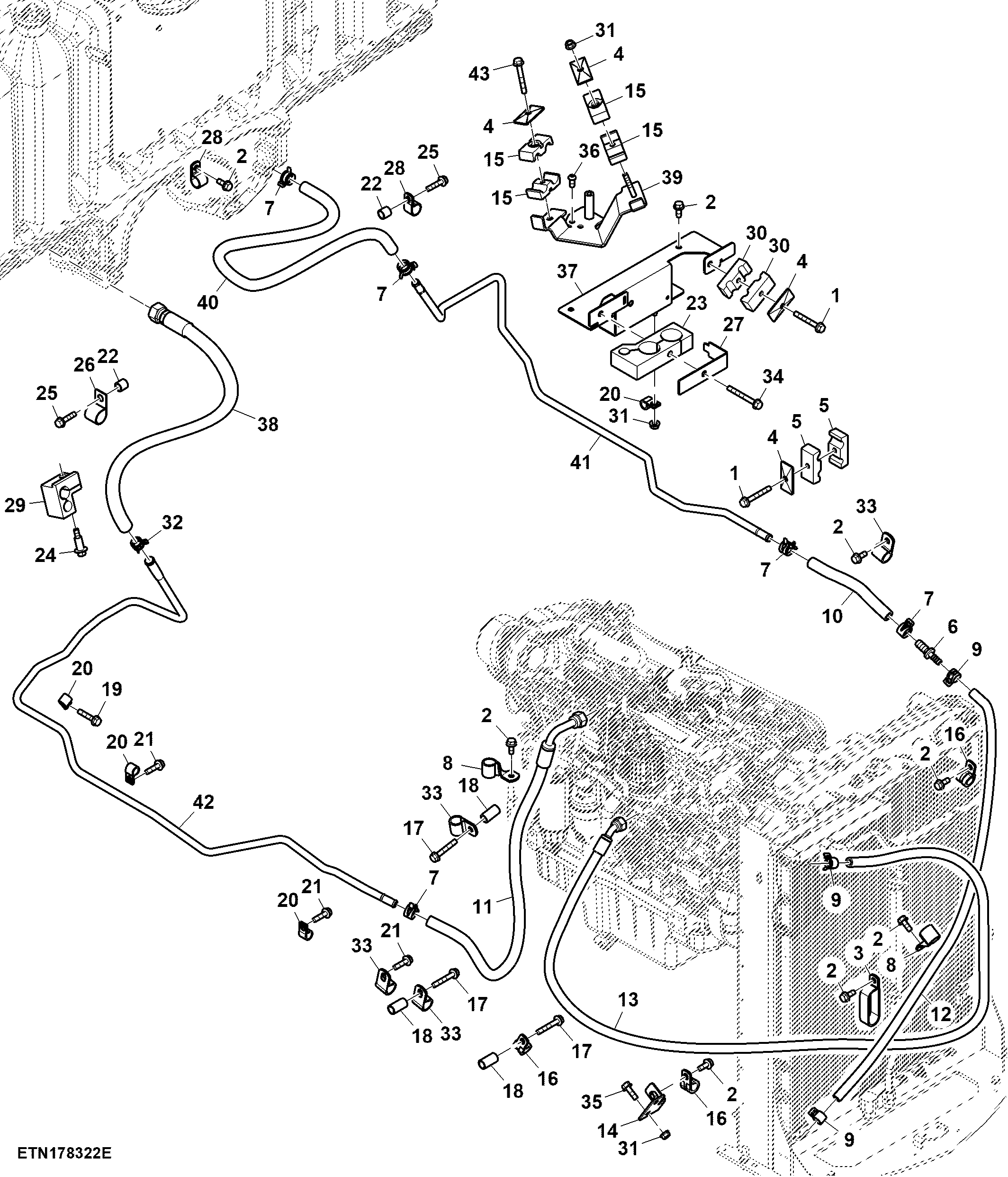

Fuel Lines, W/O Water Separator, 9.0 L, FT4 Engine (056000 - 066159)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7801	4	Screw	M8 X 60
2	19M7866	12	Screw	M8 X 20
3	AH77884	1	Clip	-
4	H112567	6	Plate	-
5	H141706	6	Clamp	-
6	HXE17251	1	Adapter Fitting	-
7	R184863	5	Hose Clamp	-
8	R192716	2	Clamp	-
9	R202160	3	Clamp	-
10	R541967	1	Hose	Return from Cooler
11	RE565380	1	Hose	Fuel Supply
12	R544092	1	Hose	Return from Cooler
13	RE565373	1	Hose	Return to Cooler
14	RE569545	1	Bracket	-
15	R550794	4	Clamp	-
16	T76252	3	Clamp	-
17	19M7800	3	Screw	M8 X 50
18	28H3387	3	Bushing	0.493" X 0.675" X 1-1/4"
19	19M7798	1	Screw	M8 X 40
20	R34557	5	Clamp	-
21	19M7868	4	Screw	M8 X 30
22	28H3381	4	Spacer	0.493" X 0.675" X 5/8"
23	R554634	1	Block Clamp	-
24	M159158	1	Screw	-
25	19M8291	4	Screw	M8 X 35
26	R72659	4	Clamp	-
27	R554636	1	Bracket	-
28	E53830	4	Clamp	-
29	R554586	1	Block Clamp	-
30	H141510	2	Clamp	-
31	14M7298	4	Flange Nut	M8
32	T184924	1	Hose Clamp	-
33	T70659	4	Clamp	-
34	19M7803	1	Screw	M8 X 70
35	19M7867	2	Screw	M8 X 25
36	R532007	2	Screw	-
37	RE582610	1	Bracket	-
38	RE587567	1	Hose	Fuel Supply Through Gudgeon
39	RE587569	1	Bracket	-
40	R563143	1	Hose	Fuel Return Through Gudgeon
41	R556906	1	Fuel Line	Fuel Return to Tank
42	R558225	1	Fuel Line	Fuel Supply
43	19M7979	1	Screw	M8 X 55

Fuel Lines, W/O Water Separator, 9.0 L, FT4 Engine (056000 - 066159)

Нет текстового описания
