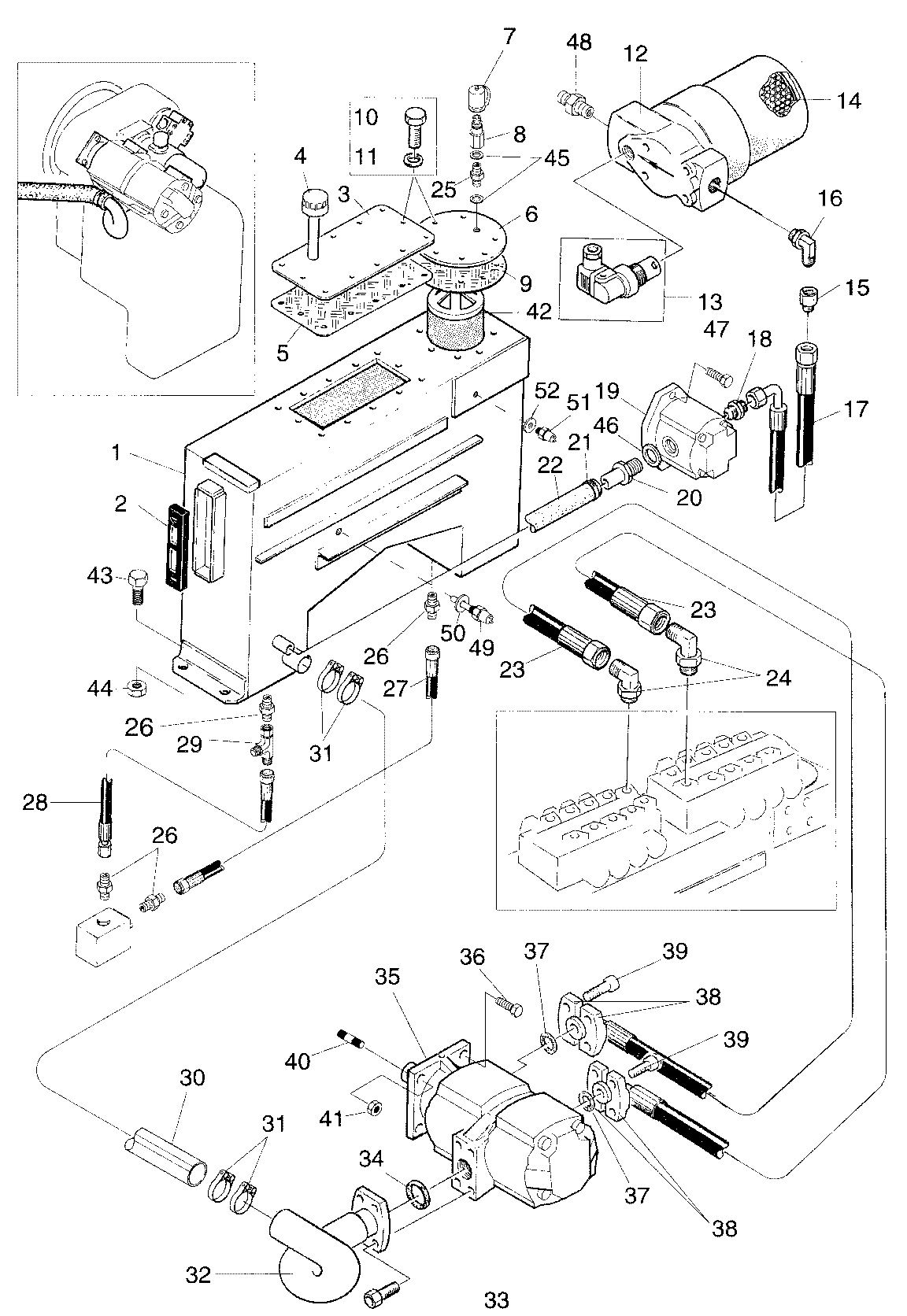

HYDRAULIC SYSTEM HYDRAULIC PUMPS ASSY 98031 41 2 ( 9330191 - ) 902218 [902218]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F037944	1	HYDRAULIC TANK ASSY	-
2	F013753	1	INSPECTION GLASS	-
3	F026962	1	CAP	-
4	F004298	1	BREATHER	-
5	F027140	1	SEAL	-
6	F040770	1	CAP	-
7	F002852	1	Cap	-
8	F003843	1	Coupling	-
9	F027141	1	SEAL	-
10	F003525	18	SCREW	-
11	F019386	18	COPPER WASHER	-
12	F004282	1	FILTER	-
13	F004288	1	INDICATOR-ELECTRICAL	-
14	F004286	1	FILTER	-
15	F005080	2	Fitting	-
16	F005049	1	Elbow Fitting	-
17	F001188	1	HOSE-ASSY	-
18	F005061	1	Fitting	-
19	F038157	1	PUMP	-
20	F040289	1	NIPPLE	-
21	F041595	2	HOSE CLAMP	-
22	F040730	1	HOSE	-
23	F027179	2	HOSE-ASSY	-
24	F025800	2	Elbow Fitting	-
25	F004360	1	NIPPLE	-
26	F005063	4	NIPPLE	-
27	F027041	1	HOSE-ASSY	-
28	F001517	1	HOSE-ASSY	-
29	F012532	1	Tee Fitting	-
30	F040729	1	HOSE	-
31	F012759	4	HOSE CLAMP	-
32	F037945	1	SUCTION PIPE	-
33	F011436	4	SCREW	-
34	F003764	1	O-RING	-
35	------	1	COVER	-
36	F003893	2	SCREW	-
37	F003761	2	O-RING	-
38	F003758	2	Flange	-
39	F003418	8	SCREW	-
40	F026304	2	PIN SCREW	-
41	F026301	2	NUT	-
42	F004296	1	FILTER ASSY	-
43	F003550	4	SCREW	-
44	F003591	4	LOCK NUT	-
45	F003700	2	Seal	-
46	F005170	1	SEAL RING	-
47	F017584	2	SCREW	-
48	-------	1	O-RING	-
49	F038342	1	LEVEL SENSOR	-
50	F019075	1	COPPER WASHER	-
51	F024435	1	SWITCH-PRESSURE	-
52	F005164	1	SEAL RING	-
-	F004295	1	FILTER	-
-	F004283	1	SEAL KIT	-
-	F042895	1	SEAL KIT	-

HYDRAULIC SYSTEM HYDRAULIC PUMPS ASSY 98031 41 2 ( 9330191 - ) 902218 [902218]
