Открытый узел

Selective Control Valve Lines (W/O Hitch) ( - 012999)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE255088	1	Oil Line	(RETURN)
2	RE255090	1	Oil Line	(LOAD SENSE)
3	38H5037	1	Adapter Fitting	-
4	51M7042	1	O-Ring	13.300 X 2.200 mm
5	T77613	1	O-Ring	-
6	38H5020	1	Elbow Fitting	-
7	51M7048	1	O-Ring	29.600 X 2.900 mm
8	T76938	1	O-Ring	-
9	19M8318	2	Screw	M8 X 45
10	H112567	2	Plate	-
11	H111730	2	Clamp	-
12	R129325	2	Clamp	-
13	H131116	2	Bolt	-
14	R129326	2	Clamp	-
15	H114897	2	Clamp	-
16	38H5019	1	Elbow Fitting	-
17	51M7047	1	O-Ring	23.600 X 2.900 mm
18	T77858	1	O-Ring	-
19	RE255089	1	Oil Line	(PRESSURE)
20	24M7040	2	Washer	11 X 20 X 2 mm
21	19M8637	2	Cap Screw	M10 X 40, HS 10.9
22	19M8160	2	Cap Screw	M8 X 140
23	24M7336	4	Washer	9 X 16 X 1.600 mm
24	14M7426	2	Lock Nut	M8
25	RE69746	1	Clamp	-
26	R228518	1	Clamp	-
27	R109479	1	Clamp	-
28	AH77714	1	Clip	-

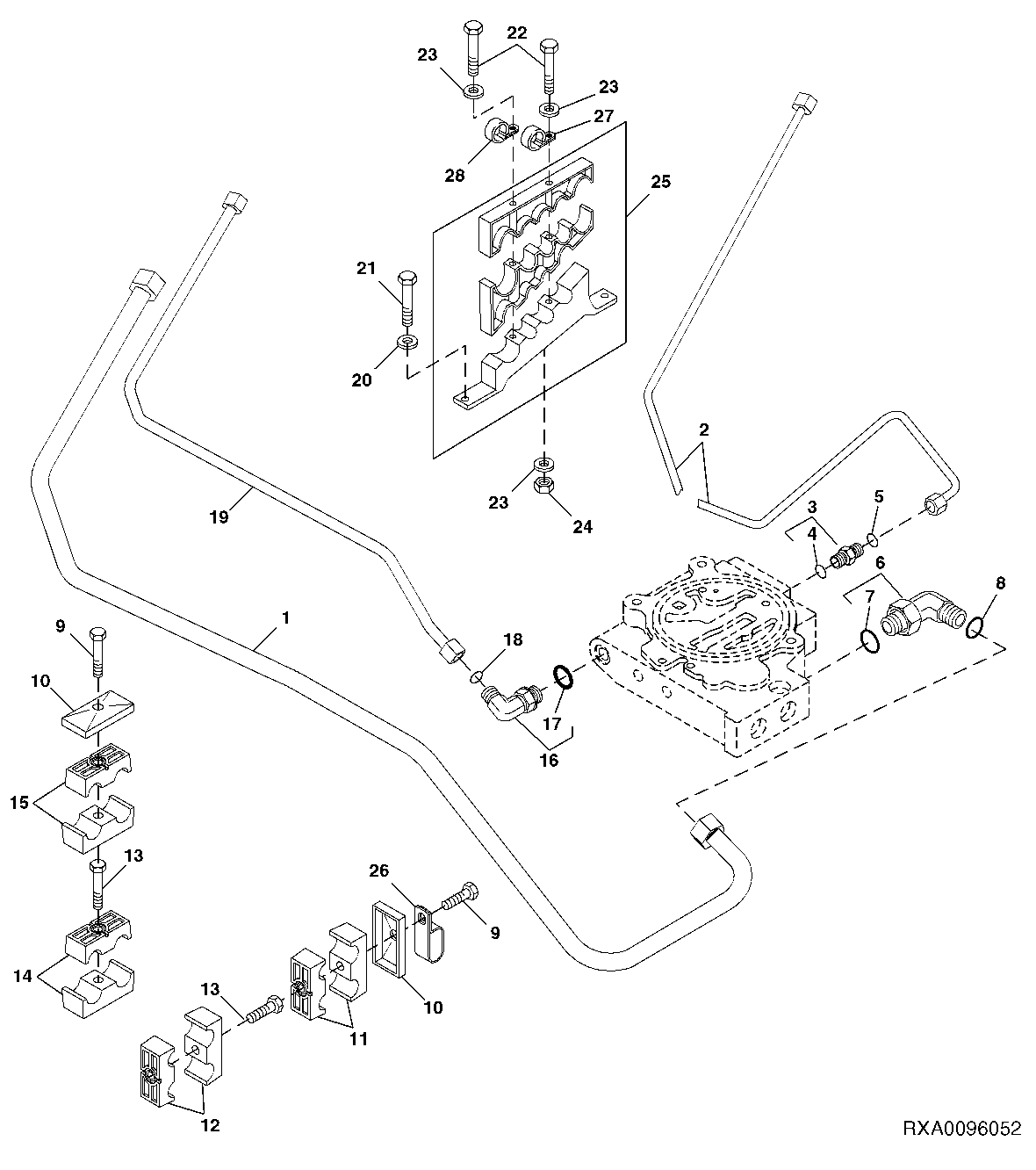

Selective Control Valve Lines (W/O Hitch) ( - 012999)

Нет текстового описания
