Открытый узел

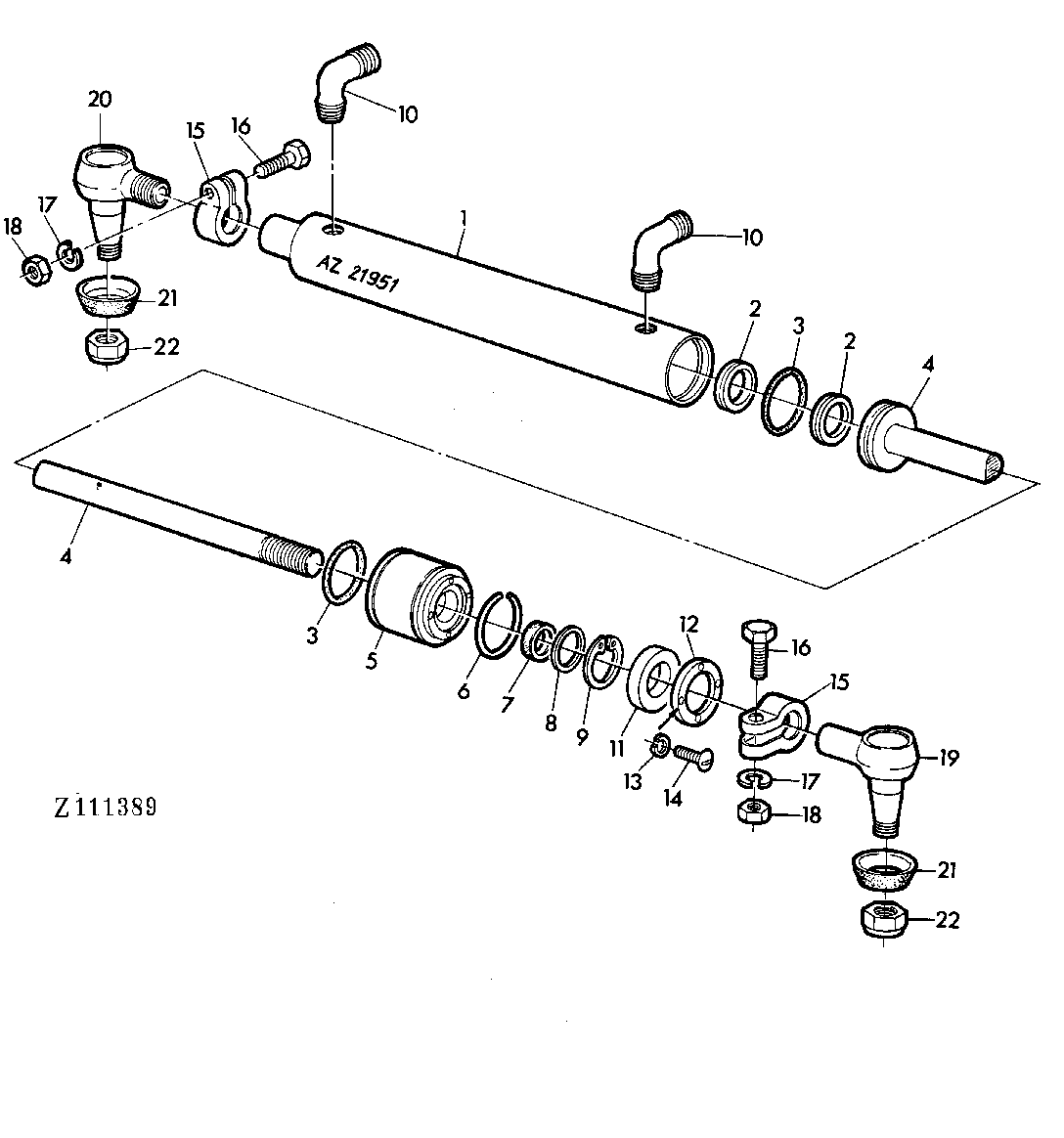

STEERING CYLINDER [01I11]

STEERING CYLINDER [01I11]

STEERING CYLINDER [01I11]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STEERING CYLINDER [01I11]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ21953	1	HYDRAULIC CYLINDER BARREL	(ORD AZ16232)
2	-	2	Part 2	(ORD AZ37852) (SUB FOR Z32936)
3	-	2	Part 3	(ORD AZ37852)
4	AZ21952	1	ROD	(ORD AZ16232)
5	Z32935	1	GUIDE	(ORD AZ16232)
6	Z32937	1	SNAP RING	-
7	-	1	Part 7	(ORD AZ37852)
8	-	1	Part 8	(ORD AZ37852)
9	Z32934	1	SNAP RING	-
10	Z32988	2	ELBOW FITTING	-
11	-	1	Part 11	(ORD AZ37852)
12	Z32931	1	FLANGE	-
13	12H295	4	Lock Washer	3/16"
14	21H1301	4	SCREW	0.190" X 1/2"
15	M2300T	2	CLAMP	-
16	19H1765	2	Cap Screw	3/8" X 1-3/4"
17	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
19	AH75396	1	TIE ROD END	RH
20	AH75397	1	TIE ROD END	LH
21	H35664	2	BOOT	-
22	CM10111	2	LOCK NUT	-
..	AZ21951	1	HYDRAULIC CYLINDER	INCL KEYS 1-18 (ORD AZ16232)
..	AZ37852	1	GASKET KIT	KIT, INCL KEYS 2,3 7.8,11 (FOR AZ21951)
