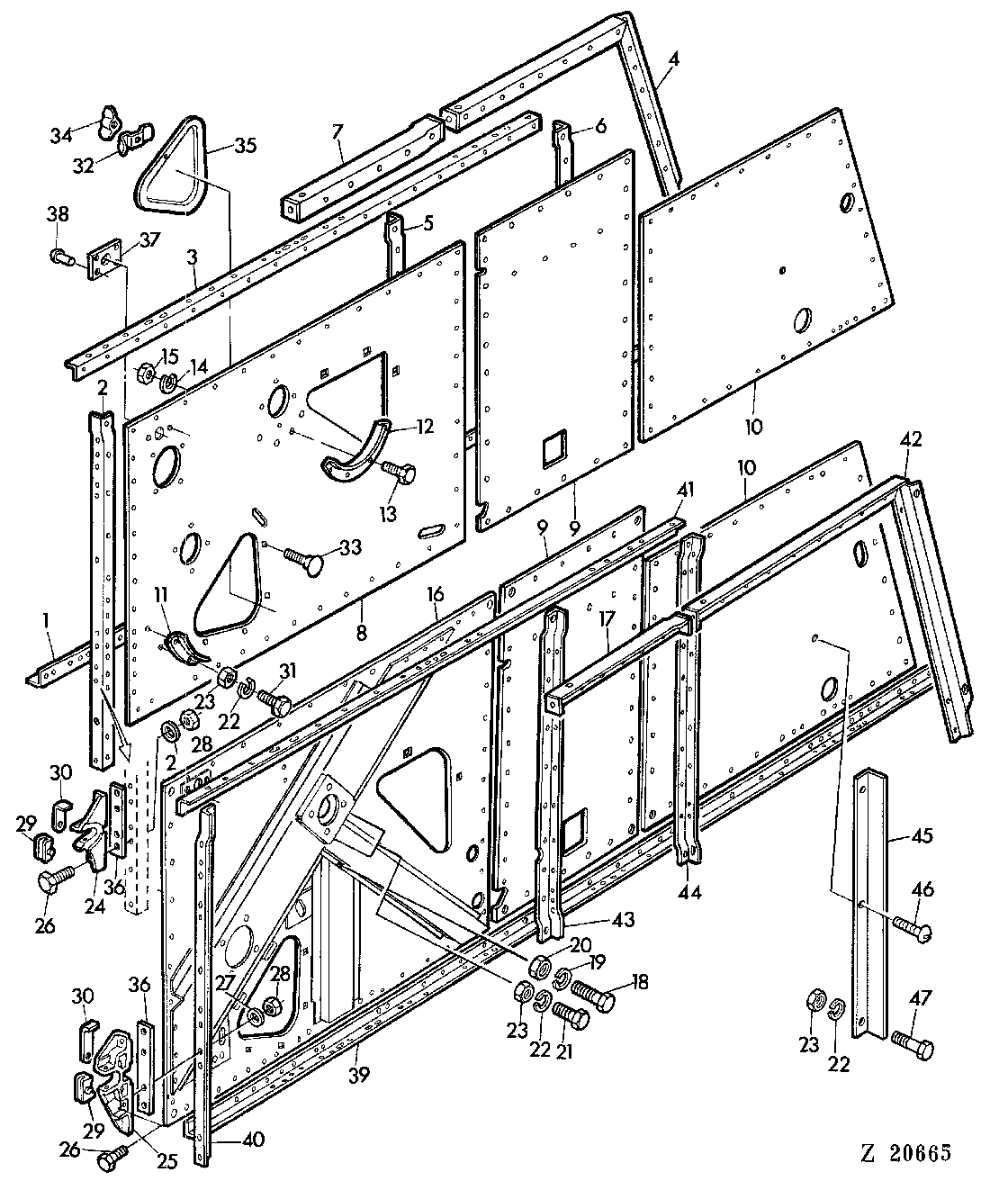

SIDE PANELS [02A22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z24933	1	ANGLE	RH, LOW
2	Z24935	1	ANGLE	RH, FRONT
3	Z20876	1	ANGLE	RH, UP
4	AZ18439	1	ANGLE	RH, REAR
5	Z20880	1	ANGLE	RH
6	Z20882	1	ANGLE	RH
7	AZ10458	1	FRAME	RH
8	AZ25602	1	SIDE WALL	RH, FRONT
9	Z33832	2	SIDE WALL	RH, LH
10	Z36443	2	SIDE WALL	RH, LH, REAR (SUB FOR Z38332)
11	Z20912	2	DEFLECTOR	-
12	Z20913	2	STRIPPER	-
13	19M7159	12	CAP SCREW	M6 X 15
14	12M7012	12	LOCK WASHER	6 MM
15	14M7027	12	NUT	M6
16	AZ23998	1	SIDE WALL	LH, FRONT
17	AZ10469	1	FRAME	LH
18	19M7166	2	Cap Screw	M10 X 20
19	12M7013	2	LOCK WASHER	10 MM
20	14M7140	2	Nut	M10
21	19M7162	4	Cap Screw	M8 X 15
22	12M7008	9	LOCK WASHER	8 MM
23	14M7029	7	Nut	M8
24	Z10814	1	HANGER	RH
25	Z10813	1	HANGER	LH
26	19M7409	6	Cap Screw	M16 X 50
27	24M7113	6	Washer	17 MM
28	14M7170	6	Lock Nut	M16
29	H10835	2	RETAINER	-
30	Z20916	2	LATCH	-
31	19M7297	2	Cap Screw	M8 X 12
32	Z20367	14	Clamp	-
33	03M7054	14	Bolt	M8 X 20
34	14M7020	14	Wing Nut	M8
35	Z20917	2	COVER	-
36	Z22038	2	PLATE	-
37	Z20911	2	STRAP	-
38	16M2524	8	RIVET	6 X 18 MM
39	Z24934	1	ANGLE	LH, LOW
40	Z24936	1	ANGLE	LH, FRONT
41	Z20921	1	ANGLE	LH, UP
42	AZ18438	1	ANGLE	LH, REAR
43	Z20925	1	ANGLE	LH
44	Z20927	1	ANGLE	LH
45	Z21918	1	ANGLE	-
46	21M7081	1	SCREW	M8 X 15
47	19M7139	2	Cap Screw	M8 X 20
