PRESSURE CYLINDER(NITROGEN)FOR CUTTING PLATFORM [01I03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

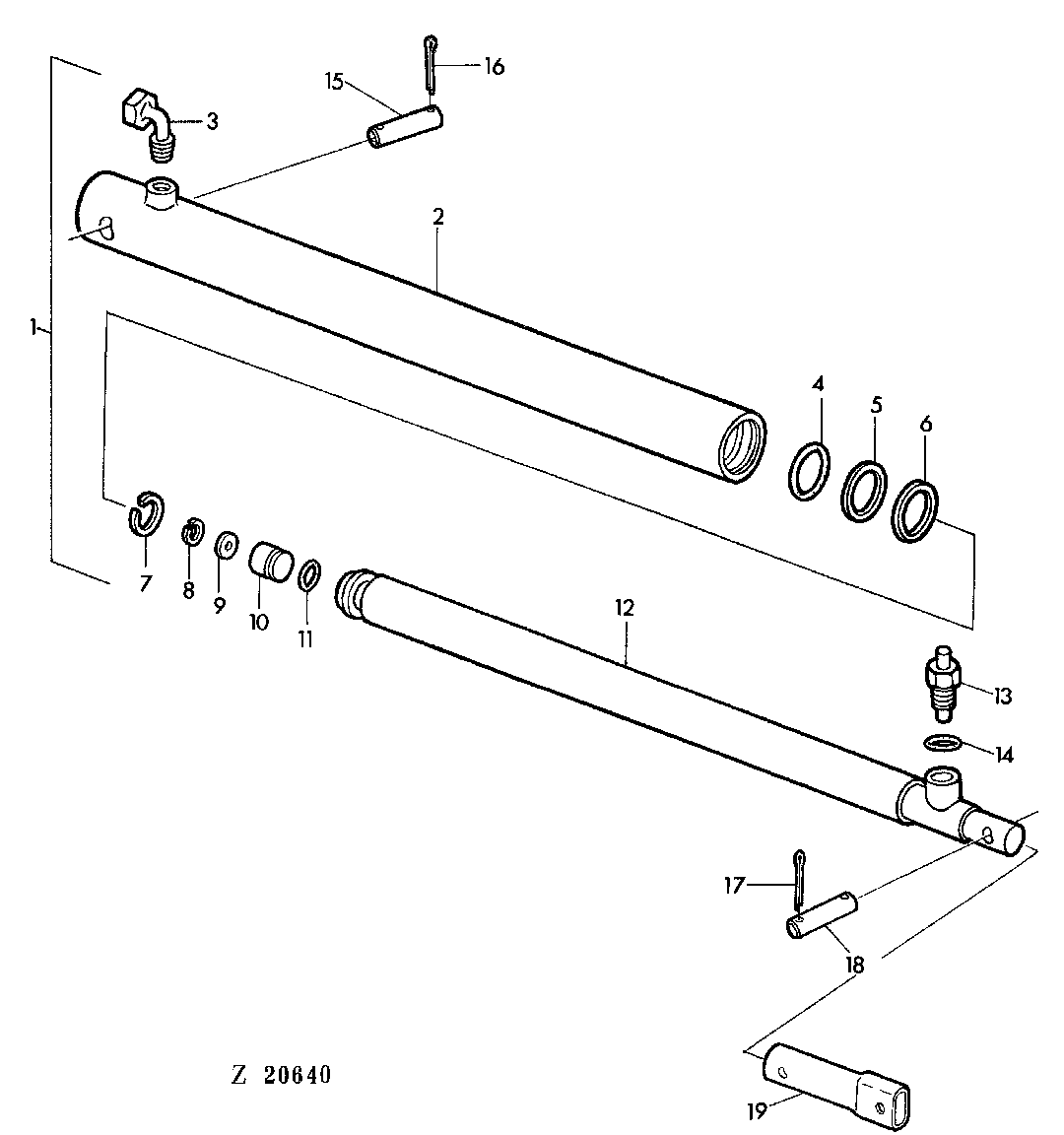

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16769	2	HYDRAULIC CYLINDER	INCL.KEYS 2-15
2	AZ16767	2	HYDRAULIC CYLINDER BARREL	-
3	Z28060	2	ELBOW FITTING	-
4	-	2	Part 4	(ORD AZ37841) (SUB FOR Z28064)
5	-	2	Part 5	(ORD AZ37841) (SUB FOR Z28066)
6	-	2	Part 6	(ORD AZ37841) (SUB FOR Z28065)
7	-	2	Part 7	(ORD AZ37841)
8	-	2	Part 8	(ORD AZ37841)
9	Z28070	2	ORIFICE	-
10	Z28068	2	PISTON	-
11	-	2	Part 11	(ORD AZ37841) (SUB FOR Z28067)
12	AZ16768	2	ROD	-
13	AZ18859	2	VALVE	-
14	-	2	Part 14	(ORD AZ37841)
15	44M7006	2	PIN FASTENER	M30 X 125 X 108
16	11M7038	4	Cotter Pin	M6 X 45
17	11M7027	4	Cotter Pin	M5 X 30
18	44M6866	2	PIN FASTENER	M18 X 80 X 66
19	Z32362	1	EXTENSION	-
..	AZ37841	1	GASKET KIT	KIT, INCL KEYS 4-8,11,14 (FOR AZ16769)

PRESSURE CYLINDER(NITROGEN)FOR CUTTING PLATFORM [01I03]
