Открытый узел

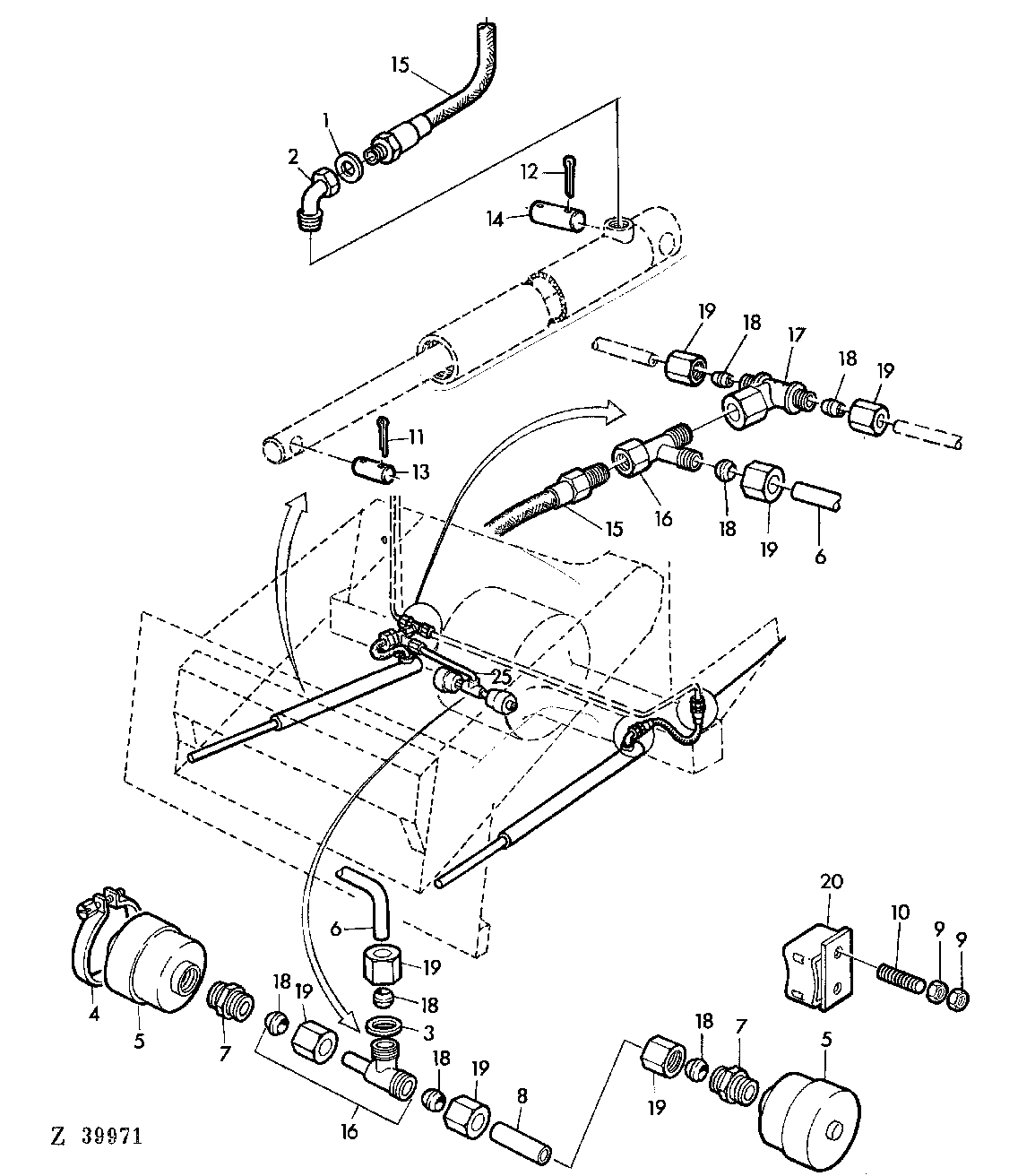

PLATFORM LIFT CYLINDER AND HYDRAULIC LINES [01I21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	51M4240	2	Sealing Ring	-
2	Z28060	2	ELBOW FITTING	-
3	Z34005	1	WASHER	-
4	Z34000	2	CLAMP	-
5	AZ31742	2	HYDRAULIC ACCUMULATOR	(SUB FOR AZ22843)
6	AZ22877	1	OIL LINE	-
7	Z33997	2	HYD. QUICK-CONNECT COUPLER	-
8	AZ22846	1	OIL LINE	-
9	14H809	8	Nut	1/2"
10	Z24590	4	STUD	-
11	11M7028	2	Cotter Pin	5 X 35 MM
12	11M7038	2	Cotter Pin	6 X 45 MM
13	44M7035	1	PIN FASTENER	18 X 105 X 92 MM
14	44M7006	1	PIN FASTENER	30 X 125 X 108 MM
15	AZ15362	2	HYDRAULIC HOSE	-
16	AZ22845	2	FITTING	-
17	AZ25484	1	TEE FITTING	-
18	Z32994	1	Tapered Sleeve	-
19	Z32971	1	TUBE NUT	-
20	AZ22876	2	HOLDER	-

PLATFORM LIFT CYLINDER AND HYDRAULIC LINES [01I21]

Нет текстового описания
