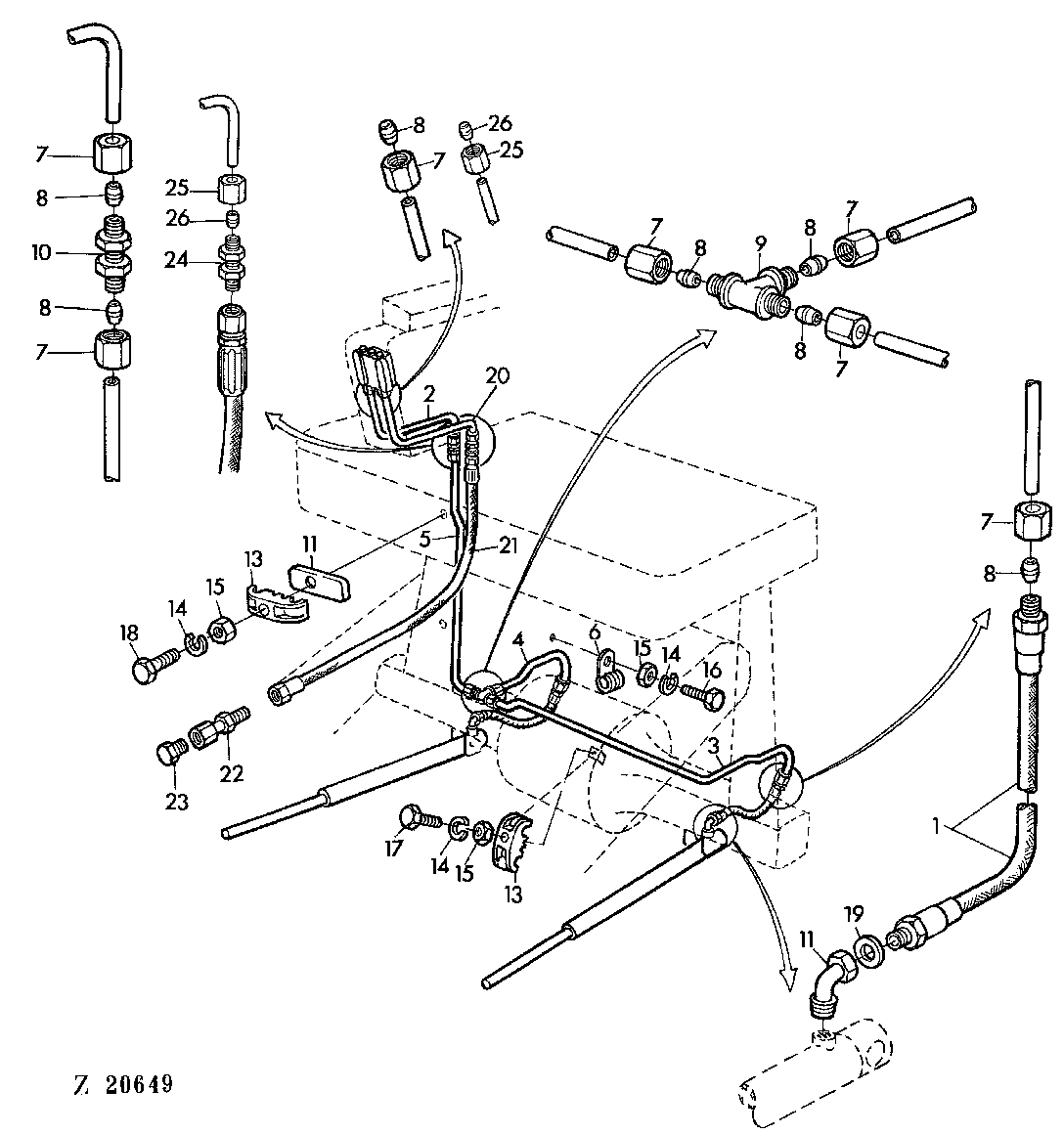

HYDRAULIC LINES(NITROGEN LIFTCYLINDER) [01I19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ15362	2	HYDRAULIC HOSE	-
2	AZ22180	1	OIL LINE	INCL KEYS 7,8
3	AZ22224	1	OIL LINE	INCL KEYS 7,8
4	AZ22225	1	OIL LINE	INCL KEYS 7,8
5	AZ22239	1	LINE	INCL KEYS 7,8
6	Z22064	1	Clamp	-
7	Z32971	1	TUBE NUT	-
8	Z32994	1	Tapered Sleeve	-
9	Z32985	1	TEE FITTING	-
10	Z32980	1	UNION FITTING	-
11	Z28060	2	ELBOW FITTING	-
12	Z30667	1	PLATE	-
13	Z30668	5	CLAMP	-
14	12M7012	7	LOCK WASHER	6 MM
15	14M7027	7	NUT	M6
16	19M7286	2	Cap Screw	M6 X 25
17	19M7320	3	Cap Screw	M6 X 40
18	19M7547	2	Cap Screw	M6 X 55
19	51M4240	2	Sealing Ring	-
20	AZ22179	1	OIL LINE	INCL KEYS 25,26
21	AZ20484	1	HYDRAULIC HOSE	-
22	AZ23024	1	FITTING	-
23	Z34203	1	PIPE PLUG	-
24	Z32977	1	UNION FITTING	-
25	Z32976	1	TUBE NUT	-
26	Z32996	1	SLEEVE FITTING	-

HYDRAULIC LINES(NITROGEN LIFTCYLINDER) [01I19]

Нет текстового описания
