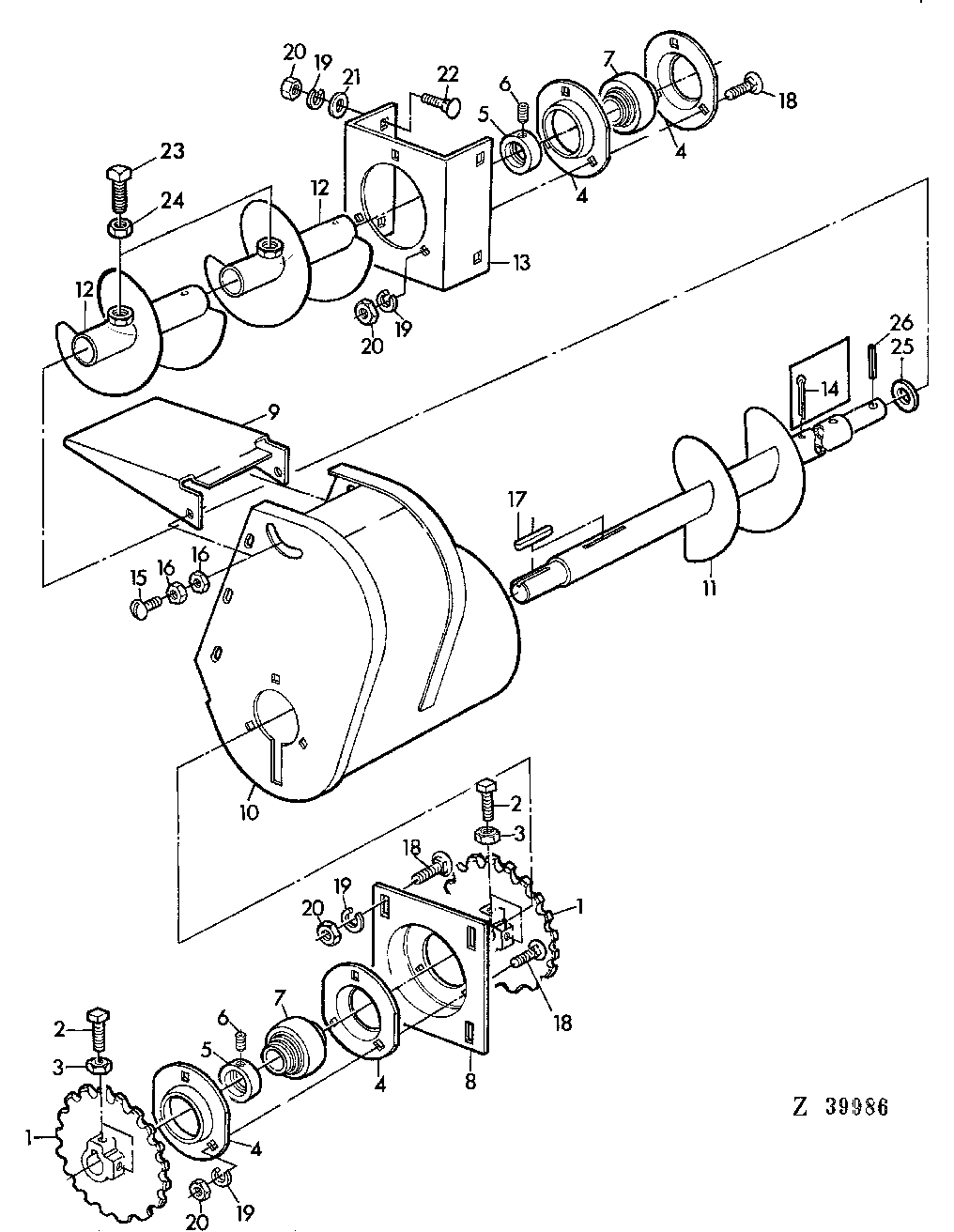

GRAIN TANK LOADING AUGER WITH HOUSING [03E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z10117	2	CHAIN SPROCKET	Z = 16
2	Z26249	2	SET SCREW	10 X 22 MM
3	14M7152	2	Nut	M10
4	P47232	4	PRESSED FLANGED HOUSING	-
5	AZ10044	2	Eccentric Locking Collar	ASSY, INCL KEY 6
6	AZ19843	2	SET SCREW	KIT
7	JD39105	2	BALL BEARING	-
8	Z20760	1	BRACKET	RH
9	Z20683	1	COVER	-
10	AZ10347	1	CASE	-
11	AZ20946	1	AUGER	-
11	AZ25683	1	AUGER	-
12	AZ31512	3	FLIGHT	(SUB FOR AZ10353, AZ28895)
13	Z20763	1	BRACKET	LH
14	11M7032	3	Cotter Pin	5 X 55 MM
15	21M7031	2	SCREW	M6 X 15
16	14M7027	4	NUT	M6
17	49M4108	2	Shaft Key	8 X 7 X 32 MM
18	03M7054	1	Bolt	M8 X 20
19	12M7008	1	LOCK WASHER	8 MM
20	14M7029	1	Nut	M8
21	24M7036	1	Washer	9 MM
22	03M7090	4	Bolt	M8 X 15
23	Z32433	1	SET SCREW	-
24	14M7152	1	Nut	M10
25	L19223	1	WASHER	40 X 25,2 X 1 MM
26	34M7041	1	SPRING PIN	6 X 36 MM

GRAIN TANK LOADING AUGER WITH HOUSING [03E03]
