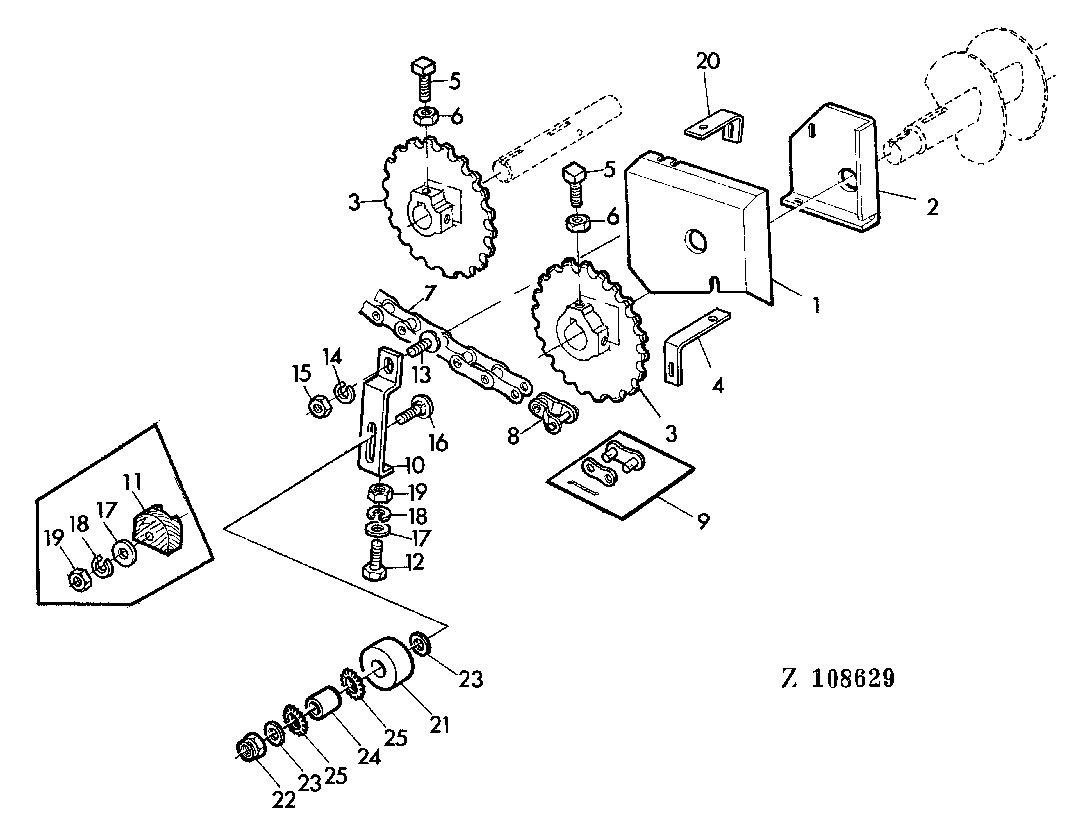

GRAIN ELEVATOR DRIVE HOUSING [03D15]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ16626	1	PANEL	-
2	Z30534	1	PANEL	-
3	Z10117	2	CHAIN SPROCKET	Z = 16
4	Z27908	1	HOLDER	-
5	Z26249	5	SET SCREW	-
6	14M7152	4	Nut	M10
7	AZ32090	1	ROLLER CHAIN	L = 34, INCL KEY 9 (SUB FOR AZ10366)
8	AL15953	1	LINK	-
9	AL15954	1	LINK	-
10	Z44216	1	HOLDER	(SUB FOR Z20682)
11	Z27775	1	TIGHTENER	(SUB FOR Z20418)
12	19M7139	1	Cap Screw	M8 X 20
13	21M7085	2	SCREW	M6 X 20
14	12M7012	2	LOCK WASHER	6 MM
15	14M7027	2	NUT	M6
16	03M7095	1	Bolt	M8 X 60
16	03M7246	1	Bolt	M10 X 60
17	24M7036	2	Washer	9 MM
18	12M7008	2	LOCK WASHER	8 MM
19	14M7029	2	Nut	M8
20	Z27907	1	HOLDER	-
21	Z41483	1	TIGHTENER	(SUB FOR AZ34262, Z27775)
21	Z44030	1	TIGHTENER	-
22	14M7166	1	Lock Nut	M8
22	14M7167	1	Lock Nut	M10
23	24M7178	2	Washer	10,5 MM
24	Z44032	1	Bushing	-
25	12M7110	1	LOCK WASHER	21 MM
..	AZ34262	1	TIGHTENER	KIT

GRAIN ELEVATOR DRIVE HOUSING [03D15]

Нет текстового описания
