Открытый узел

CUTTING PLATFORM BOTTOM [02F01]

CUTTING PLATFORM BOTTOM [02F01]

CUTTING PLATFORM BOTTOM [02F01]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

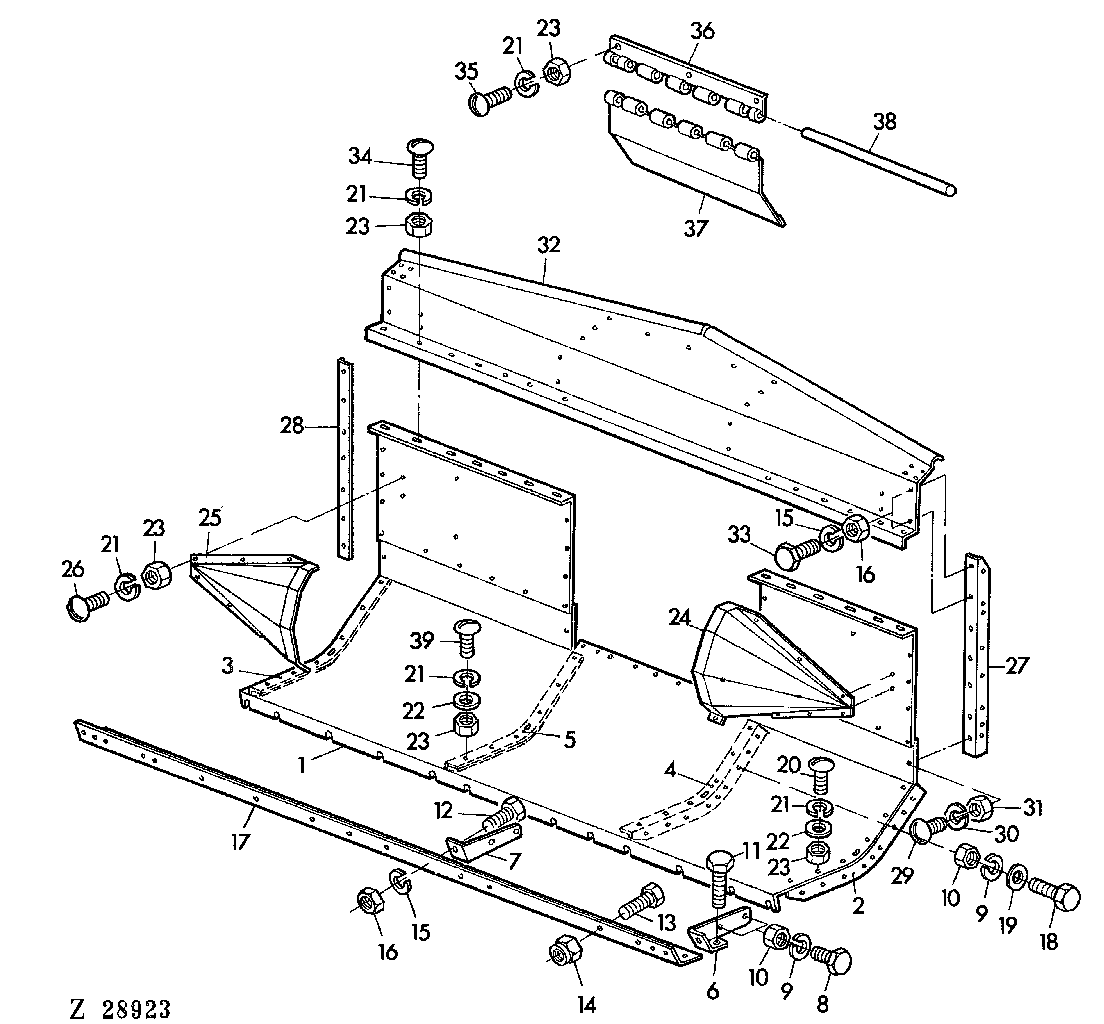

CUTTING PLATFORM BOTTOM [02F01]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z21442	1	SHEET	10'
1	Z21423	1	SHEET	8,5'
2	Z20373	1	ANGLE	LH
3	Z20374	1	ANGLE	RH
4	Z20375	1	ANGLE	LH
5	Z20376	1	FRAME	RH
6	Z10015	2	HOLDER	-
7	Z10016	1	HOLDER	-
8	19M7171	4	CAP SCREW	M12 X 35
9	12M7014	10	Lock Washer	12 MM
10	14M7031	10	Nut	M12
11	19M7169	3	Cap Screw	M10 X 35
12	19M7167	3	Cap Screw	M10 X 25
13	19M7166	1	Cap Screw	M10 X 20
14	14M7167	1	Lock Nut	M10
15	12M7013	1	LOCK WASHER	10 MM
16	14M7140	1	Nut	M10
17	Z21427	1	ANGLE	8,5'
17	Z21446	1	ANGLE	10'
18	19M7268	6	Cap Screw	M12 X 25
19	24M7038	6	Washer	14 MM
20	21M7159	1	Screw	M6 X 25
21	12M7012	1	LOCK WASHER	6 MM
22	Z26250	1	Washer	-
23	14M7027	1	NUT	M6
24	Z26691	1	DEFLECTOR	LH
25	Z26690	1	DEFLECTOR	RH
26	21M7031	12	SCREW	M6 X 15
27	Z20377	1	ANGLE	LH
28	Z20378	1	ANGLE	RH
29	21M7089	4	Screw	M8 X 20
30	12M7008	4	LOCK WASHER	8 MM
31	14M7029	4	Nut	M8
32	Z21426	1	SHEET	8,5'
32	Z21445	1	SHEET	10'
33	19M7166	8	Cap Screw	M10 X 25
34	21M7094	1	SCREW	M6 X 15
35	21M7087	1	BOLT	M6 X 12
36	Z26255	1	HINGE	-
37	Z26259	1	HINGE	-
38	Z26252	1	PIN FASTENER	-
39	21M7127	1	SCREW	M6 X 18
