Открытый узел

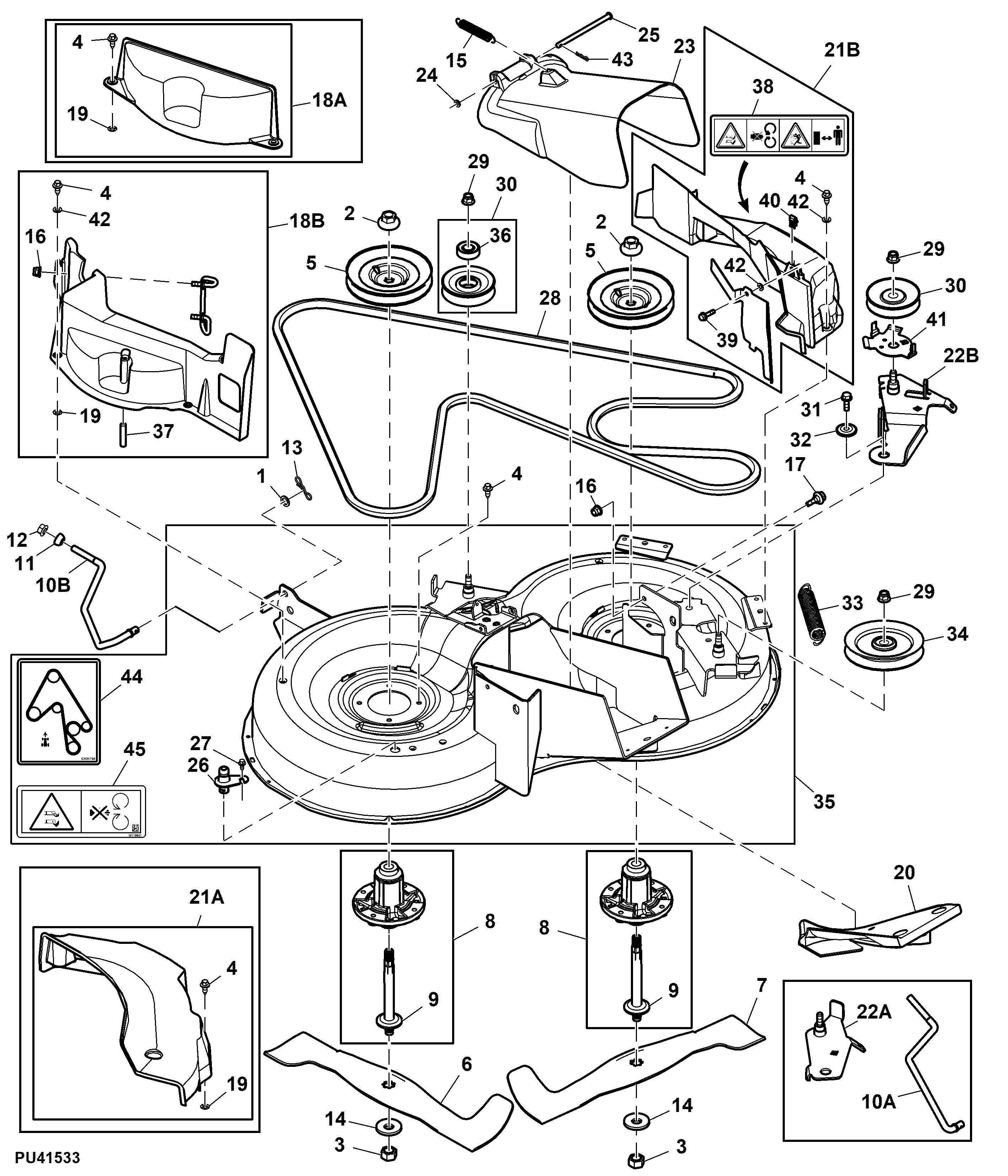

Mower Deck, 36 inch, Rear Discharge Rear Collect

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7044	1	Washer	13 X 20 X 2 mm
2	GX20513	2	Nut	-
3	GX21694	2	Lock Nut	-
4	GX22456	13	Screw	-
5	GX24564	2	Pulley	OD = 153 mm
5	GX25210	2	Pulley	OD = 152.95 mm
6	GX24566	1	Mower Blade	LH
7	GX24567	1	Mower Blade	RH
08	AUC15811	3	Spindle	SUB FOR GY21098
9	GX22975	2	Shaft	-
11	M112982	1	Ball	-
12	H135891	1	Lock Nut	-
13	M144705	1	Spring Locking Pin	-
14	M149625	2	Washer	-
15	GX25193	1	Extension Spring	-
15	M75239	1	Extension Spring	-
16	14M7396	8	Lock Nut	M8
17	M153513	2	Screw	-
19	M84309	5	Nut	-
20	GX24914	1	Deflector	-
23	GX24472	1	Chute	-
24	24M7088	1	Washer	6.600 X 12 X 1.600 mm, SUB FOR APPL GX10434
25	UC10431	1	Pin	SUB FOR APPL GC00064
26	GX22426	1	Port Plate	-
27	37M7458	4	Screw	M6 X 12
28	GX25209	1	V-Belt	LGTH = 3169 mm, TK = 14.7 mm, WIDTH = 16 mm
28	GX24768	1	V-Belt	LGTH = 3170 mm, TK = 13.5 mm, WIDTH = 15.9 mm
29	14M7465	3	Lock Nut	M10
30	AM118447	2	Sheave	INCLUDES JD8535
31	19M7867	1	Screw	M8 X 25
32	GX23240	1	Bushing	-
33	GX23274	1	Extension Spring	-
34	GY21649	1	Pulley	OD = 152.95 mm
35	GY22323	1	Mower Deck	SUB FOR GY22269
36	JD8535	1	Ball Bearing	-
37	GX20455	1	Rod	-
38	GX23191	1	Label	Danger, Blade Contact / Thrown (For Export)
39	19M7863	1	Screw	M6 X 25
40	GC00309	1	Nut	-
41	GX25573	3	Guide	SUB FOR GX25573BLE
42	24M7095	5	Washer	8.400 X 15 X 1.600 mm
43	M112711	1	Pin	-
44	GX24798	1	Label	Belt Routing
45	M118041	1	Label	Danger, Blade Contact
10A	GX23098	1	Arm	Front Draft
10B	GX26402	1	Rod	-
18A	GY21629	1	Shield	INCLUDES (3) GX22456, (3) M84309 AND GX23397; LH
18B	GY22075	1	Shield	-
18C	AUC12062	1	Shield Kit	-
21A	GY21630	1	Shield	INCLUDES (2) GX22456, (2) M84309, GX23398 AND GX23400; RH
21B	GY22264	1	Shield	-
21C	AUC12064	1	Shield Kit	-
22A	GY21715	1	Bracket	SUB FOR GY21715BLE; Pivot Idler
22B	GY21909	1	Arm	Pivot Idler

Mower Deck, 36 inch, Rear Discharge Rear Collect

Нет текстового описания
