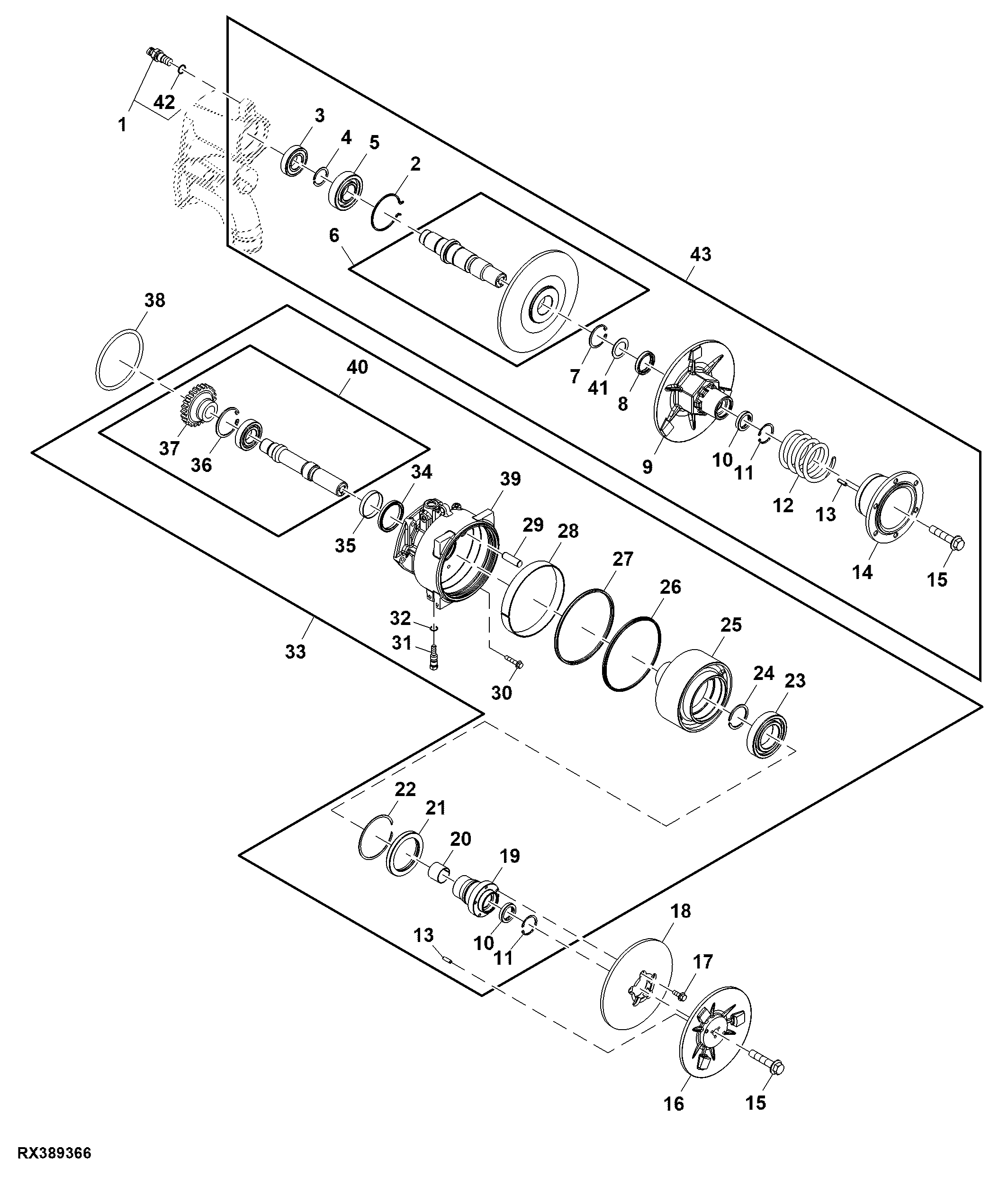

Variable Speed Fan Drive ( - 022000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE519144	1	Sensor	-
2	R234148	1	Snap Ring	-
3	RE65610	1	Ball Bearing	-
4	T15509	1	Snap Ring	-
5	RE222978	1	Ball Bearing	-
6	RE234176	1	Shaft	ORDER RE582570
7	40M7228	1	Snap Ring	-
8	RE310185	1	Seal	SUB FOR RE242987; ALSO ORDER R310184
9	R250294	1	Half Sheave	ORDER RE582570
10	RE242986	2	Seal	-
10	RE261597	2	Seal	-
11	R243272	2	Snap Ring	-
12	R215765	1	Compression Spring	ORDER RE582570; ALSO ORDER R564812,(6) 14M7298,(6) 19M7298
13	34M7038	6	Spring Pin	6 X 20 mm
14	R249016	1	Spacer	-
15	R226347	2	Cap Screw	-
16	R250296	1	Half Sheave	-
17	19M7775	5	Screw	M6 X 16
18	R250298	1	Half Sheave	-
19	R285440	1	Hub	ORDER R242916
20	R238914	1	Wear Ring	-
21	RE247417	1	Seal	-
22	R108496	1	Snap Ring	-
23	RE67948	1	Ball Bearing	-
24	R115171	1	Snap Ring	-
25	R217220	1	Actuator	-
26	RE261596	1	Seal	SUB FOR RE223007
27	RE261595	1	Seal	SUB FOR RE222288
28	R263837	1	Wear Ring	SUB FOR R222289
29	R60161	1	Dowel Pin	-
30	19M8317	1	Screw	M8 X 40
31	RE42567	1	Fitting Plug	-
32	R26286	1	O-Ring	-
33	RE217219	1	Viscous Fan Drive	SUB COMPONENTS
34	RE222327	1	Seal	-
35	R234154	1	Wear Ring	-
36	40M7044	1	Snap Ring	-
37	R503743	1	Gear	ORDER RE238507
38	T80123	1	O-Ring	-
39	R217227	1	Housing	-
40	RE238507	1	Shaft	-
41	R310184	1	Back-Up Ring	-
42	51M7044	1	O-Ring	17.300 X 2.200 mm
43	-	1	Part 44	ORDER RE582570

Variable Speed Fan Drive ( - 022000)
