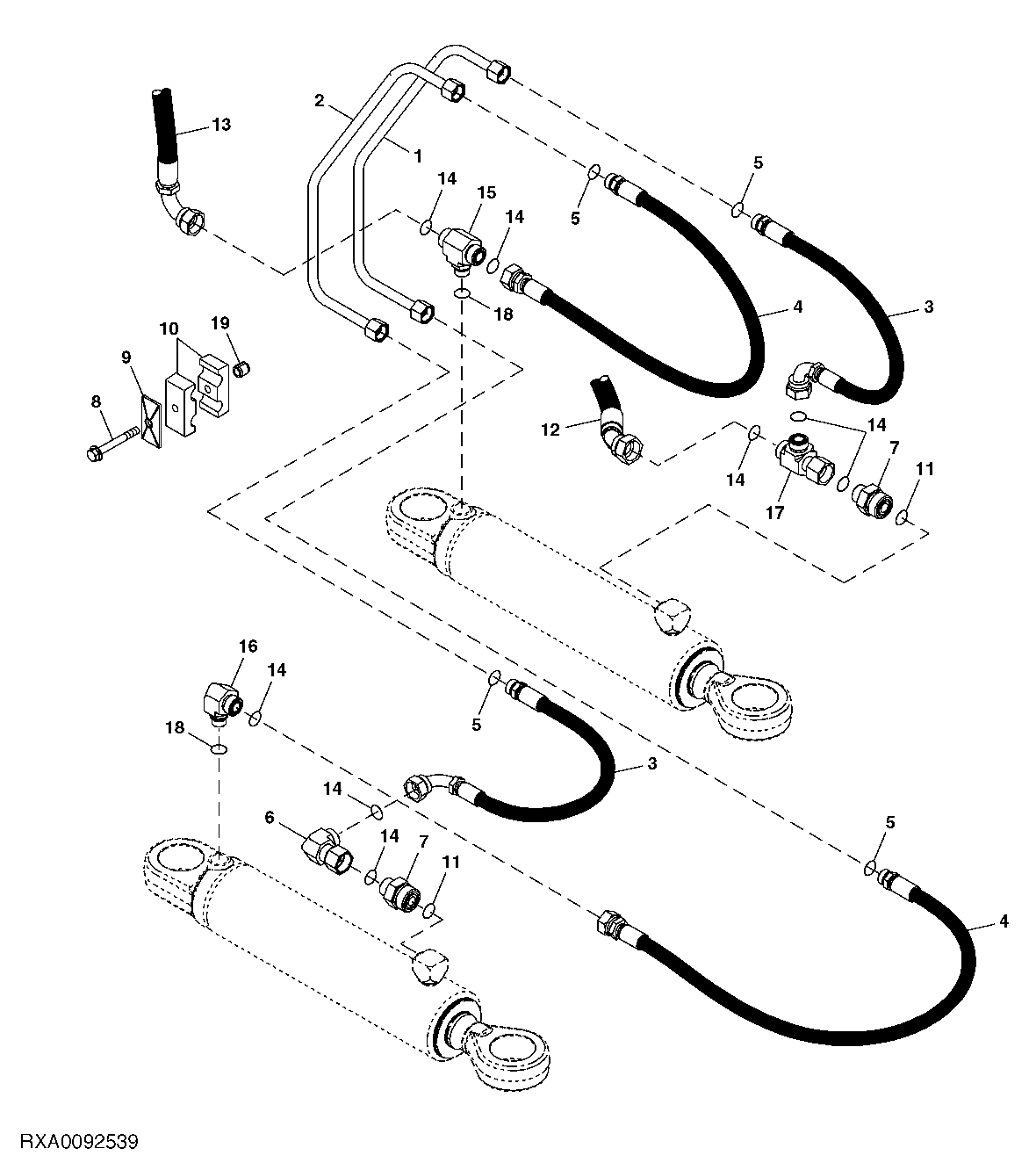

STEERING CYLINDER LINES (W/O AUTOTRAC)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE252557	1	Oil Line	Steering Crossover
2	RE252558	1	Oil Line	Steering Crossover
3	RE253292	2	Hydraulic Hose	Right Turn Pressure Line
4	RE253293	2	Hydraulic Hose	Left Turn Pressure Line
5	T77932	4	O-Ring	-
6	38H1097	1	Elbow Fitting	-
7	38H5121	2	Adapter Fitting	-
8	19M7802	2	Screw	M8 X 65
9	H112567	2	Plate	-
10	R115772	4	Clamp	-
11	51M7045	2	O-Ring	19.300 X 2.200 mm
12	RE253288	1	Hydraulic Hose	Right Turn Pressure Line
13	RE253289	1	Hydraulic Hose	-
14	T77858	8	O-Ring	-
15	38H5254	1	Adapter Fitting	-
16	38H5066	1	Elbow Fitting	-
17	38H5122	1	Tee Fitting	-
18	51M7045	2	O-Ring	19.300 X 2.200 mm
19	34M7190	2	Spring Pin	14 X 14 mm

STEERING CYLINDER LINES (W/O AUTOTRAC)
