Открытый узел

Power Boost Assembly, Engine Hood

Power Boost Assembly, Engine Hood

Power Boost Assembly, Engine Hood

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

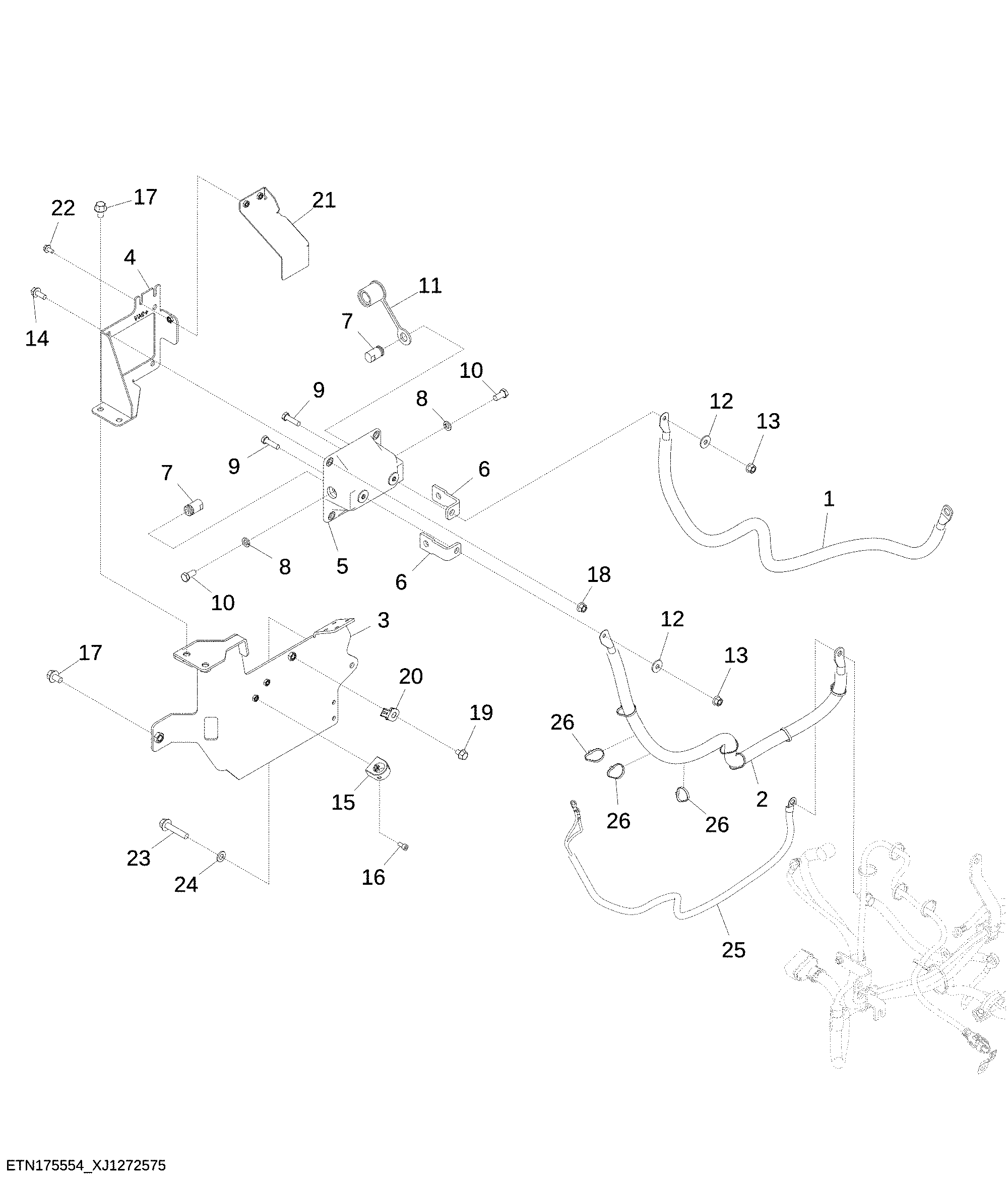

Power Boost Assembly, Engine Hood

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F696778	1	Wiring Harness	Power Output 24V
2	F696779	1	Wiring Harness	Power Output Ground
3	F697018	1	Bracket	Bracket Cable Support
4	F705279	1	Bracket	Power Boost Cover
5	RE574995	1	Box	-
6	R552664	2	Bracket	Jumper Box Bus Bar
7	H217200	2	Nut	-
8	12H304	2	Lock Washer	3/8"
9	19M7513	2	Cap Screw	M8 X 30
10	19H1648	2	Cap Screw	3/8" X 3/4"
11	R552688	1	Cover	-
12	24M7508	4	Washer	8.400 X 24 X 2 mm
13	14M7601	2	Flange Nut	M8
14	19M9568	4	Screw	M8 X 20
15	57M14500	4	Elec. Connector Accessory	-
16	19M9723	4	Screw	M6 X 12
17	19M10358	3	Screw	M10 X 16
18	14M7601	4	Flange Nut	M8
19	19M9446	1	Screw	M8 X 12
20	57M8736	1	Elec. Connector Accessory	-
21	F705111	1	Bracket	-
22	19M9566	2	Screw	M6 X 12
23	19M7806	1	Screw	M10 X 50
24	24M7488	1	Washer	10.500 X 20 X 2 mm
25	F718113	1	Wiring Harness	Grounding Wiring Harness COMPONENTS ON SEPARATE PAGE
26	F005334	8	Tie Band	-
