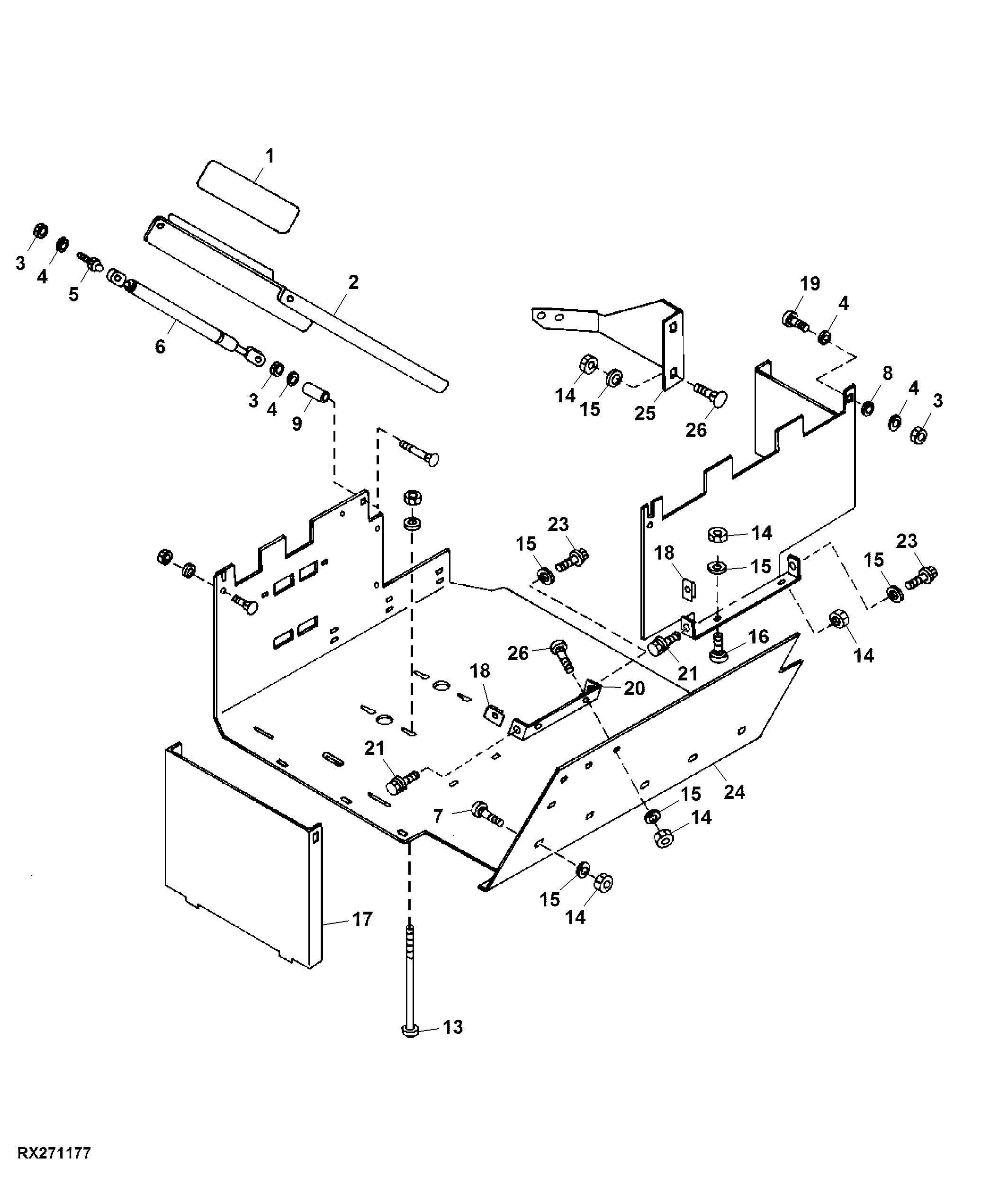

Right-Hand Fuel Tank Deck And Battery Box

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R65514	4	Strip	-
2	R161699	1	Cover	(SUB FOR R129806)
3	14M7273	4	Nut	M8
4	24M7298	5	Washer	8.400 X 25 X 2 mm
5	R237474	2	Ball Stud	(SUB FOR R97588)
6	RE234988	1	Gas Operated Cylinder	(SUB FOR RE66665)
7	03M7191	5	Bolt	M10 X 25
8	28H3392	1	Washer	0.364" X 0.540" X 5/16"
9	28H3396	1	Bushing	0.364" X 0.540" X 1-3/8"
10	03M7216	1	Bolt	M8 X 50
11	14M7397	1	Lock Nut	M6
12	24H1908	1	Washer	17/64" X 1-3/4" X 0.095"
13	R108221	1	Bolt	-
14	14M7274	15	Nut	M10
15	24M7040	15	Washer	11 X 20 X 2 mm
16	03M7190	4	Bolt	M10 X 20
17	R128238	1	Cover	-
18	H143834	2	Nut	-
19	03M7185	1	Bolt	M8 X 25
20	R128710	1	Plate	-
21	19M7806	2	Screw	M10 X 50
22	R128237	1	Panel	-
23	03M7196	2	Bolt	M10 X 50
24	R128234	1	Platform	-
24	R168316	1	Platform	(EUROPEAN VERSION)
25	R131851	1	Support	-
26	03M7192	4	Bolt	M10 X 30

Right-Hand Fuel Tank Deck And Battery Box
