Track Frame, Rollers, Gear Case And Idler Sprocket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT430377	1	Undercarriage	Convenience Assembly, NLA; SUB FOR AT407945
1	AT407945	1	Undercarriage	Convenience Assembly, NLA; SUB FOR F393883
2	14M7584	32	Nut	M20
3	19M8886	8	Cap Screw	M20 X 50
4	AT373813	2	Door	USE WITH AT407945
4	AT430378	2	Door	USE WITH AT430377
12	19M7816	4	Screw	M12 X 65
13	T302652	2	Plate	SUB FOR F392452, THIS APPLICATION
14	19M7789	1	Screw	M12 X 30, USE WITH F392452
14	19M7791	4	Bolt	M12 X 40, USE WITH T302652
15	AT435830	14	Roller	SUB FOR F125895
16	AT435829	6	Roller	SUB FOR F125894
17	810183200	80	Washer	-
18	19H3368	4	Cap Screw	7/8" X 4-1/2"
19	19H2702	76	Cap Screw	7/8" X 5"
20	14H1077	4	Nut	7/8"
21	F393911	4	Plate	-
22	F390894	24	Plate	-
23	F390895	4	Plate	-
24	AT345413	2	Track Idler	Components Listed on Separate Pages
25	F124519	2	Check Valve	-
26	12H301	2	Lock Washer	1/2"
27	F125369	2	Plate	-
28	F391967	1	Cover	-
29	F391968	1	Cover	-
30	F391969	1	Cover	-
31	F391970	1	Cover	-
32	19M7788	16	Screw	M12 X 25
33	F391972	1	Clamp	-
34	F391973	1	Clamp	-
35	19M7818	4	Screw	M12 X 80
36	19M9320	2	Cap Screw	M12 X 25

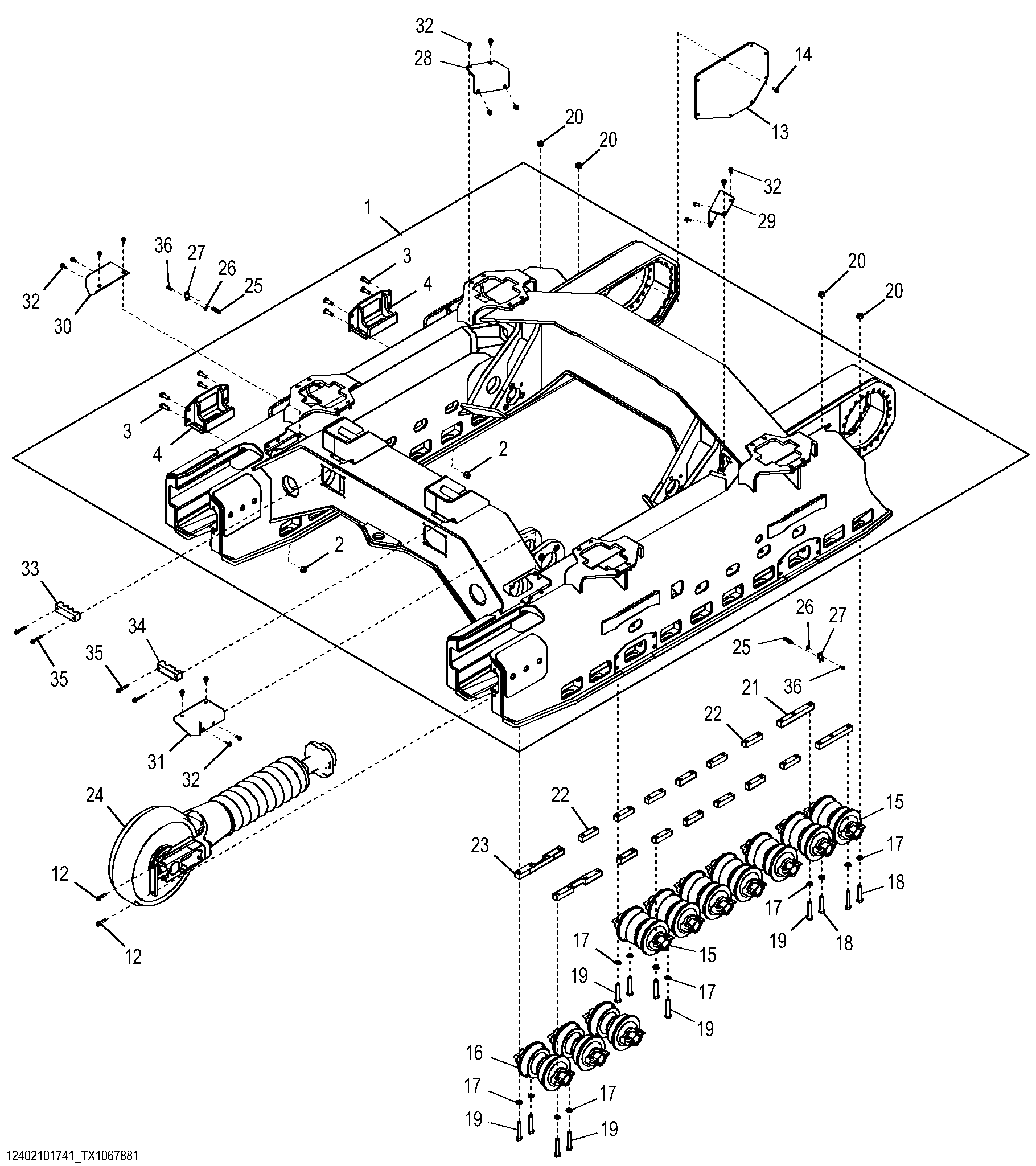

Track Frame, Rollers, Gear Case And Idler Sprocket
