Открытый узел

SKYLIGHT

SKYLIGHT

SKYLIGHT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SKYLIGHT

Нет текстового описания

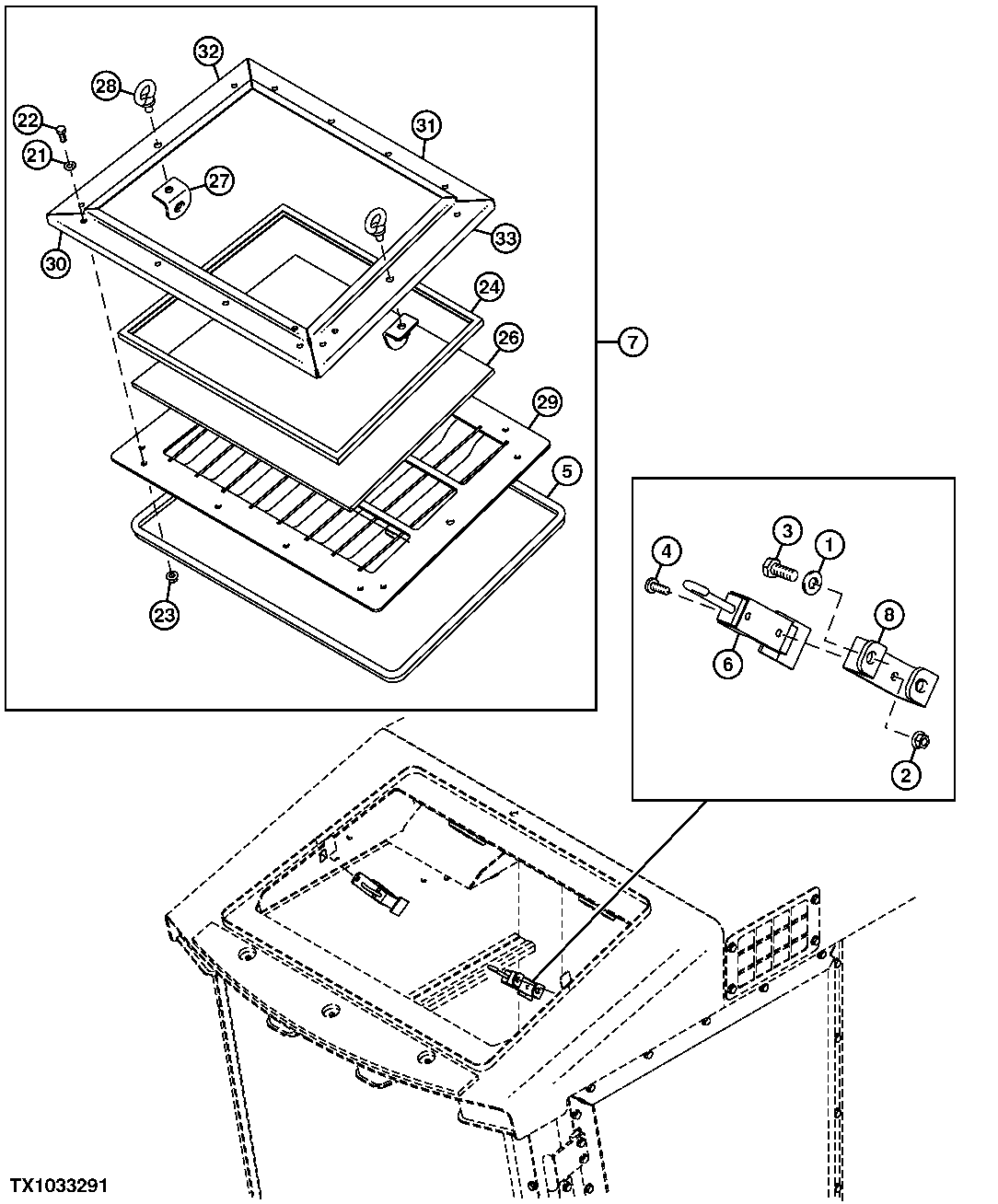

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7239	4	Washer	10.700 X 21 X 2.500 mm, (SUB FOR T105740)
2	14M7303	4	Flange Nut	M6, (SUB FOR 14M7397)
3	19M7402	4	Cap Screw	M10 X 25
4	21M7246	4	Screw	M6 X 16
5	-	1	Part 5	(MAKE FROM <service-part qty="1">F435618</service-part>)(CTL)
6	F124087	2	Latch	-
7	-	1	Part 7	(F385839 NLA)
8	F390609	2	Bracket	-
21	24M7239	12	Washer	10.700 X 21 X 2.500 mm, (SUB FOR 24M7433)
22	19M7402	12	Cap Screw	M10 X 25
23	14M7518	12	Flange Nut	M10
24	T265166	1	Channel	(SUB FOR <service-part qty="1">F435611</service-part> AND <service-part qty="1">F121403</service-part>)(CTL)
26	AT335757	1	Windowpane	(SUB FOR F383622)
27	F399032	2	Bracket	-
28	T237885	2	Eyebolt	-
29	F399094	1	Window	-
30	T226996	1	Plate	(SUB FOR F385802)
31	T226997	1	Plate	(SUB FOR F385803)
32	T226994	1	Plate	(SUB FOR F385804)
33	T226995	1	Plate	(SUB FOR F385801 AND T347035)
