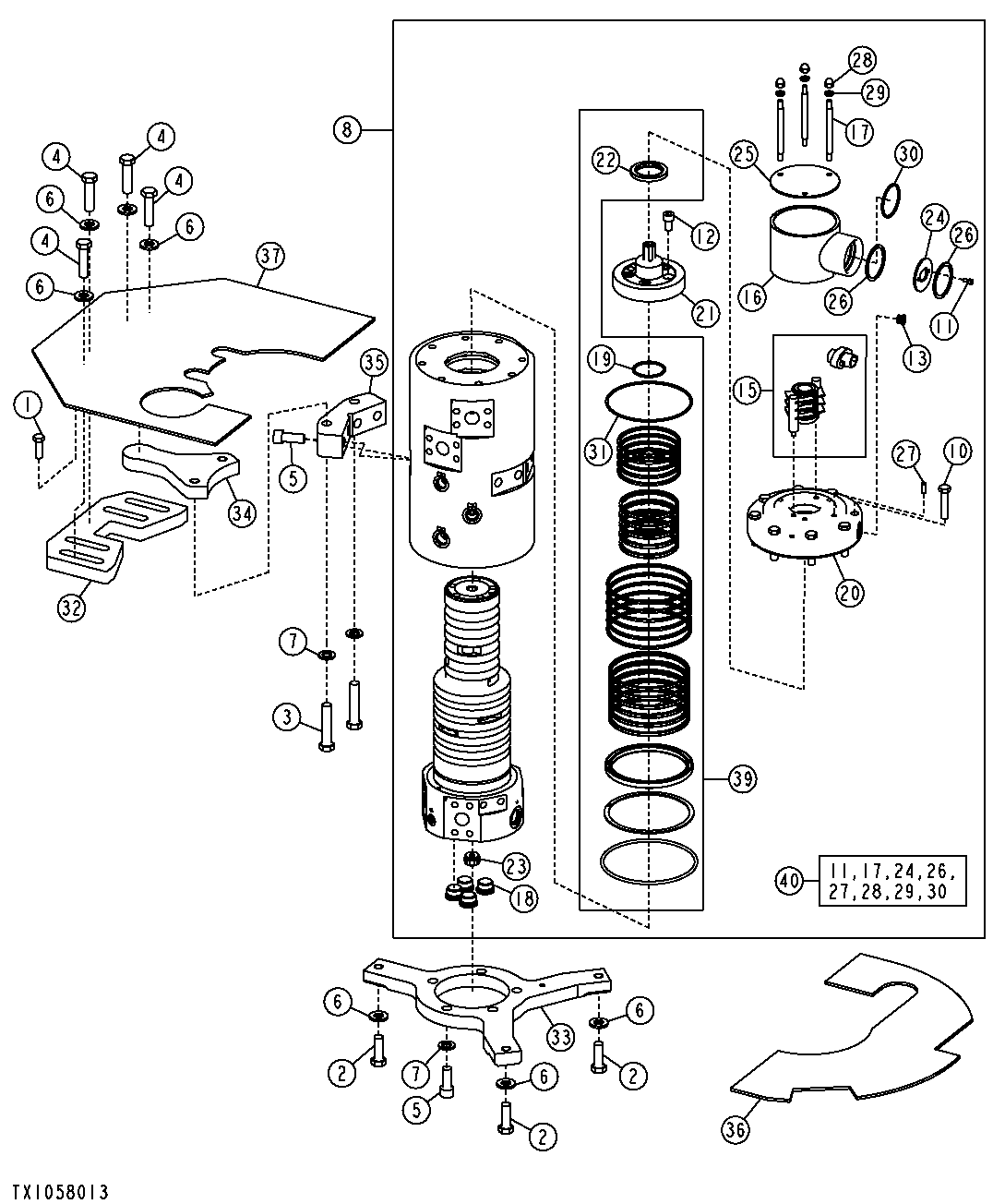

ROTARY MANIFOLD (SN 163368-)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7403	1	Cap Screw	M12 X 35, (SUB FOR <service-part qty="1">F437018</service-part>)ROTARY CONTACT
2	19M7489	3	Cap Screw	M16 X 45
3	19M7720	2	Cap Screw	M16 X 80
4	19M7759	4	Cap Screw	M16 X 60
5	19M8490	9	Screw	M16 X 40
6	24M7241	7	Washer	17 X 34 X 4 mm
7	24M7338	7	Washer	17 X 30 X 3 mm
8	AT353403	1	Manifold	NLA (ORDER PG201132)
8	PG201132	1	Manifold Reman	(REMAN FOR AT353403)
10	19M7362	8	Cap Screw	M12 X 55
11	19M7600	2	Screw	M5 X 12
12	19M8443	5	Screw	M12 X 20
13	AT112230	1	Fitting Plug	-
13	T70177	1	O-Ring	-
15	AT359807	1	Electrical Connector Assy	-
16	AT359896	1	Cover	-
17	AT359956	3	Stud	-
18	F85112	4	Drain Plug	-
19	R26282	1	O-Ring	-
20	T247231	1	Cap	-
21	T247264	1	Retainer	-
22	T263507	1	Seal	(SUB FOR T247268)
23	T247274	1	Fitting	-
24	T247352	1	Plate	-
25	T247355	1	Plate	-
26	T247357	2	Snap Ring	-
27	T247384	1	Pin	-
28	T247386	3	Nut	-
29	T247387	3	Sealing Washer	-
30	T247594	1	O-Ring	-
31	T56238	1	O-Ring	-
32	F390878	1	Channel	-
33	T242095	1	Bracket	( F389075 NLA)
34	T242097	1	Bracket	( F390731 NLA)
35	T242099	1	Bracket	-
36	T244764	1	Boot	( F390911 NLA)
37	T244765	1	Boot	( F390912 NLA)
38	TY9370	1	Sealant	(MAKE FROM <service-part qty="1">DT5037</service-part>)(NOT ILLUSTRATED)
39	AT374386	1	Seal Kit	(CONTAINS (8) T247265, (6) T247271, (7) T247266, (5) T247272, T247267, T56238, T247273, T263507, R26282 AND T247269 ) (SUB FOR AT359754)
40	AT360020	1	Seal Kit	-
41	AT376876	1	Seat Kit	-
