HYDRAULIC SYSTEM - LOWER (ROTARY MANIFOLD) (SN -139429)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2563	16	Cap Screw	7/16" X 1-3/4"
2	19M9302	16	Screw	M10 X 30
3	24M7106	16	Washer	10 X 18 X 2.500 mm
4	24M7240	16	Washer	13 X 25 X 3 mm
5	AT435922	2	Oil Tube	SUB FOR 700244200, AT357305 OR AT428858
6	AT435923	2	Oil Tube	SUB FOR 701303700 OR AT428859
7	F002652	4	Elbow Fitting	-
8	811411200	1	Hydraulic Hose	Fabricate
9	811726600	1	Hydraulic Hose	-
10	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	F125276	1	Hydraulic Hose	-
12	F125277	1	Hydraulic Hose	-
13	F125278	1	Hydraulic Hose	-
14	F125279	1	Hydraulic Hose	-
15	H61354	8	Flange Fitting	-
16	JD7759	2	Lubrication Fitting	-
17	T107068	8	Flange Fitting	-
18	T78313	8	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")

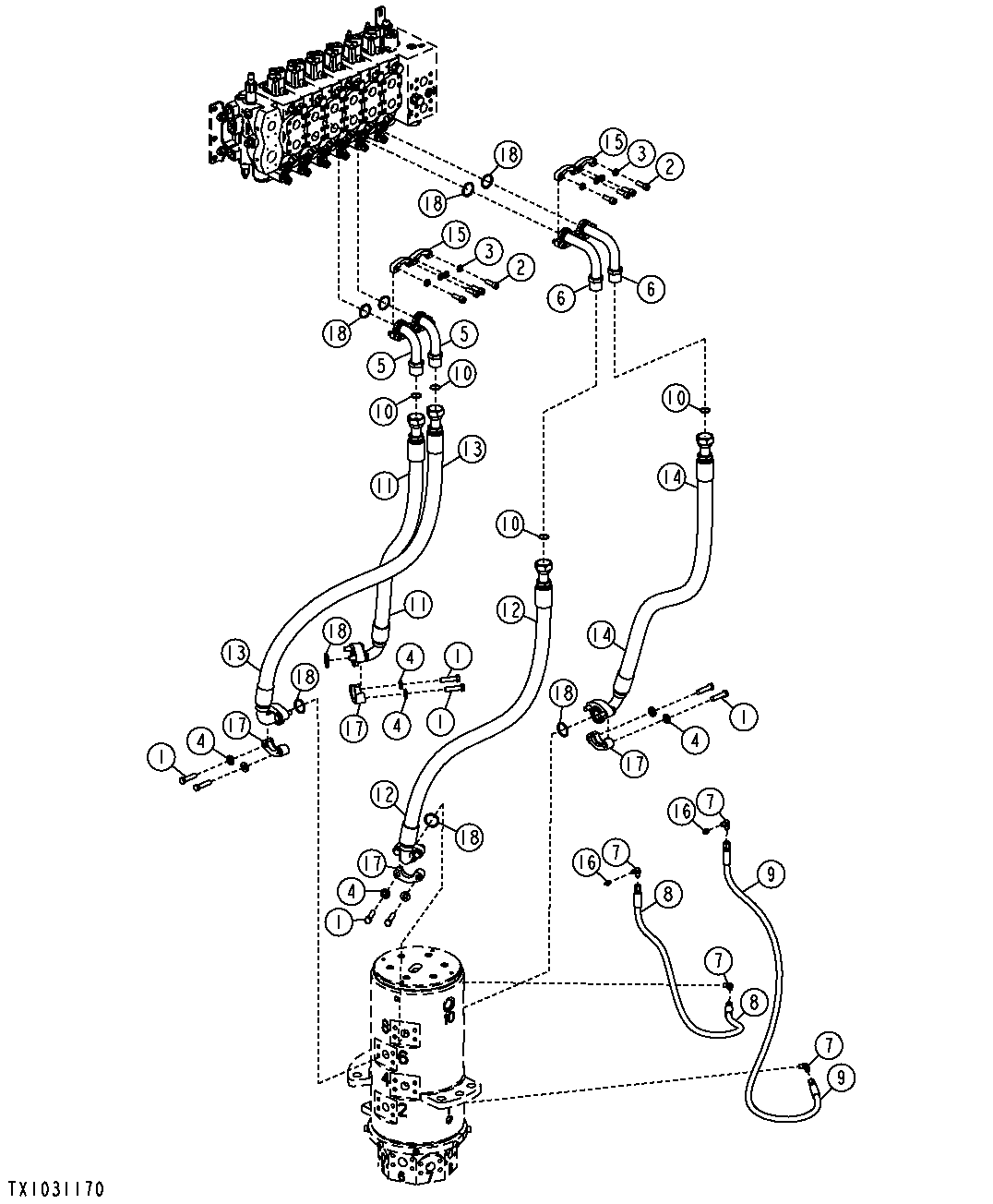

HYDRAULIC SYSTEM - LOWER (ROTARY MANIFOLD) (SN -139429)

Нет текстового описания
