Открытый узел

ROTATING PLATFORM (SN -165781)

ROTATING PLATFORM (SN -165781)

ROTATING PLATFORM (SN -165781)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

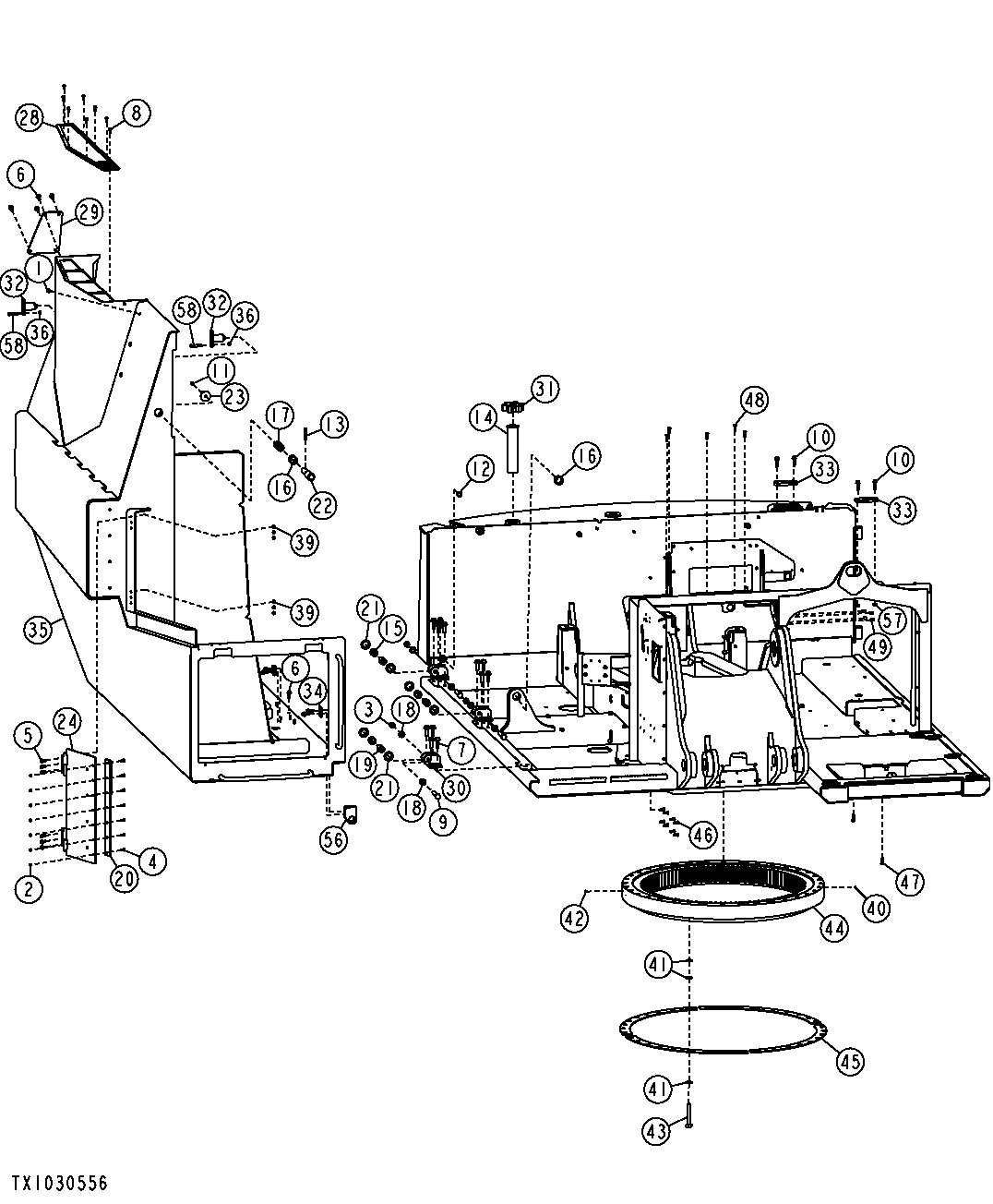

ROTATING PLATFORM (SN -165781)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	3	Screw	M10 X 16
2	14M7273	7	Nut	M8
3	14M7277	3	Nut	M20
4	19M7585	7	Screw	M8 X 25
5	19M7785	6	Screw	M10 X 25
6	19M7790	13	Screw	M12 X 35
7	19M7794	12	Screw	M16 X 50
8	19M7867	8	Screw	M8 X 25
9	19M7969	3	Cap Screw	M20 X 110
10	19M8306	4	Screw	M12 X 50
11	19M8443	1	Screw	M12 X 20
12	811600000	1	Plug	-
13	811705800	1	Pin	-
14	811809000	1	Strainer	-
15	F120220	3	Sleeve	-
16	F120953	3	Sleeve	-
17	F121126	1	Spring	-
18	R94361	6	Washer	21.006 X 37.008 X 4.775 mm (0.827" X 1.457" X 3/16")
19	F277857	3	Structural Tube	-
20	F278568	1	Strip	-
21	F284267	6	Spacer	-
22	F297930	1	Pin	-
23	F385837	1	Clevis	-
24	F385898	1	Cover	-
28	F385943	1	Cover	-
29	F385947	1	Cover	-
30	F386180	3	Hinge	-
31	827022400	1	Cap	-
32	F387466	2	Pin	-
33	F387477	2	Plate	-
34	F388440	3	Plate	-
35	F392086	1	Frame	-
36	14H1076	2	Nut	3/8"
39	14M7274	10	Nut	M10
40	810068900	1	Plug	-
41	810183200	108	Washer	-
42	810260200	1	PLUG	-
43	19H3721	36	Cap Screw	7/8" X 5-1/2"
44	842597800	1	Bearing	-
45	F385753	4	Plate	-
46	19M7402	8	Cap Screw	M10 X 25
47	19M7403	2	Cap Screw	M12 X 35
48	19M7550	12	Cap Screw	M10 X 35
49	X1/8GG-S	4	Coupling	3.175 mm (1/8")
56	F394028	3	Lug	-
57	H137329	4	Lock Nut	M12
58	T128355	2	Bolt	9.525 X 66.599 mm (3/8" X 2.622")
