HYDRAULIC SYSTEM - PILOT LINES MOTOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

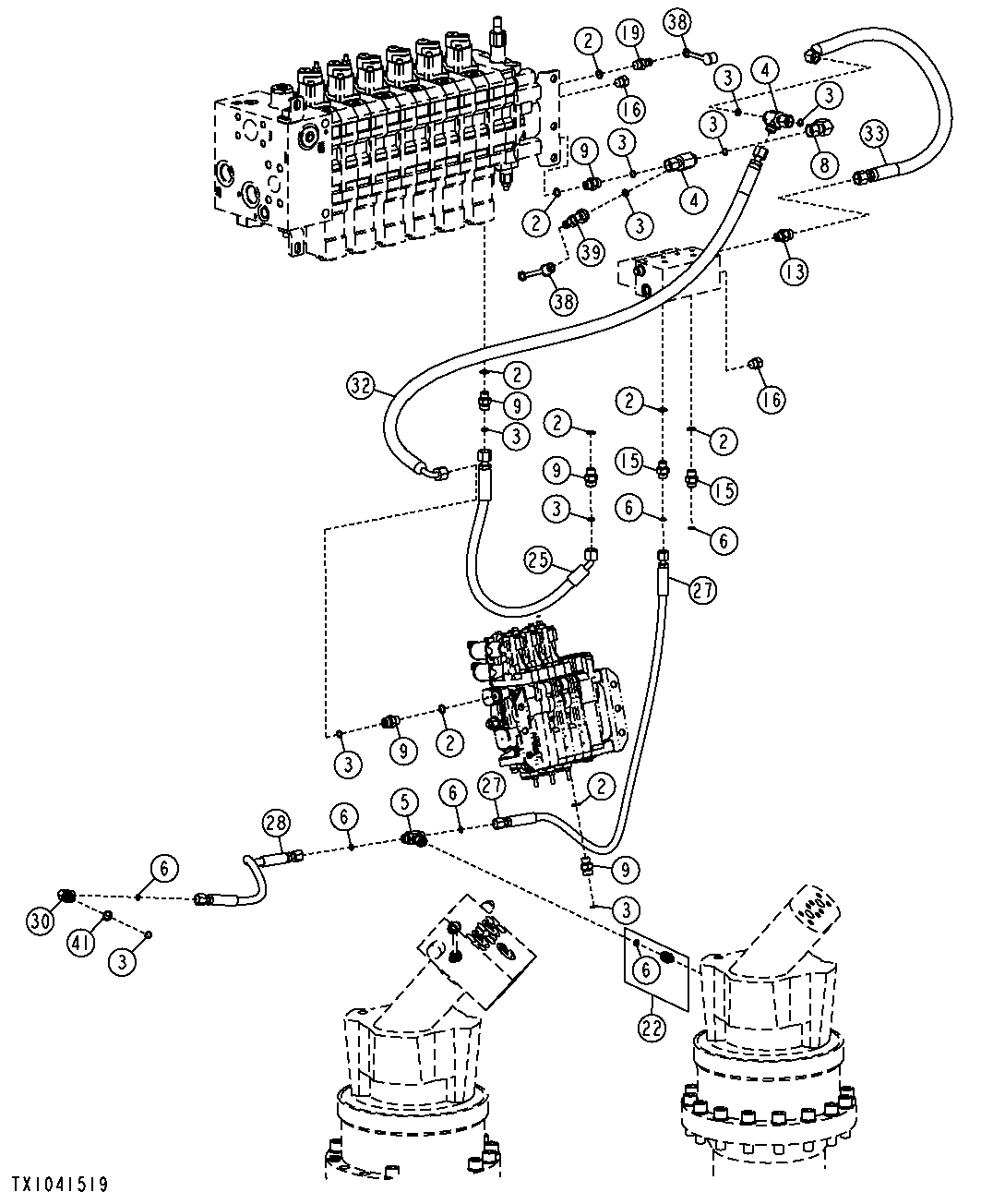

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	R26448	1	O-Ring	-
3	T77613	1	O-Ring	-
4	38H1030	1	Tee Fitting	-
5	38H1036	1	Tee Fitting	-
6	T77814	2	O-Ring	-
8	38H1094	1	Elbow Fitting	-
9	38H1160	1	Adapter Fitting	-
13	AT352657	1	Check Valve	-
15	38H1168	1	Adapter Fitting	-
16	810609700	2	Plug	-
19	AH125760	1	Hyd. Quick-Connect Coupler	-
22	AT341712	1	Adapter Fitting	-
25	AT350555	1	Hydraulic Hose	Fabricate
27	AT350557	1	Hydraulic Hose	Fabricate
28	AT350558	1	Hydraulic Hose	Fabricate
30	T247421	1	Elbow Fitting	-
32	AT350651	1	Hydraulic Hose	Fabricate
33	AT350652	1	Hydraulic Hose	Fabricate
38	R77175	4	Cover	-
39	RE60701	3	Diagnostic Coupling	-
41	T237981	1	Sealing Ring	-

HYDRAULIC SYSTEM - PILOT LINES MOTOR
