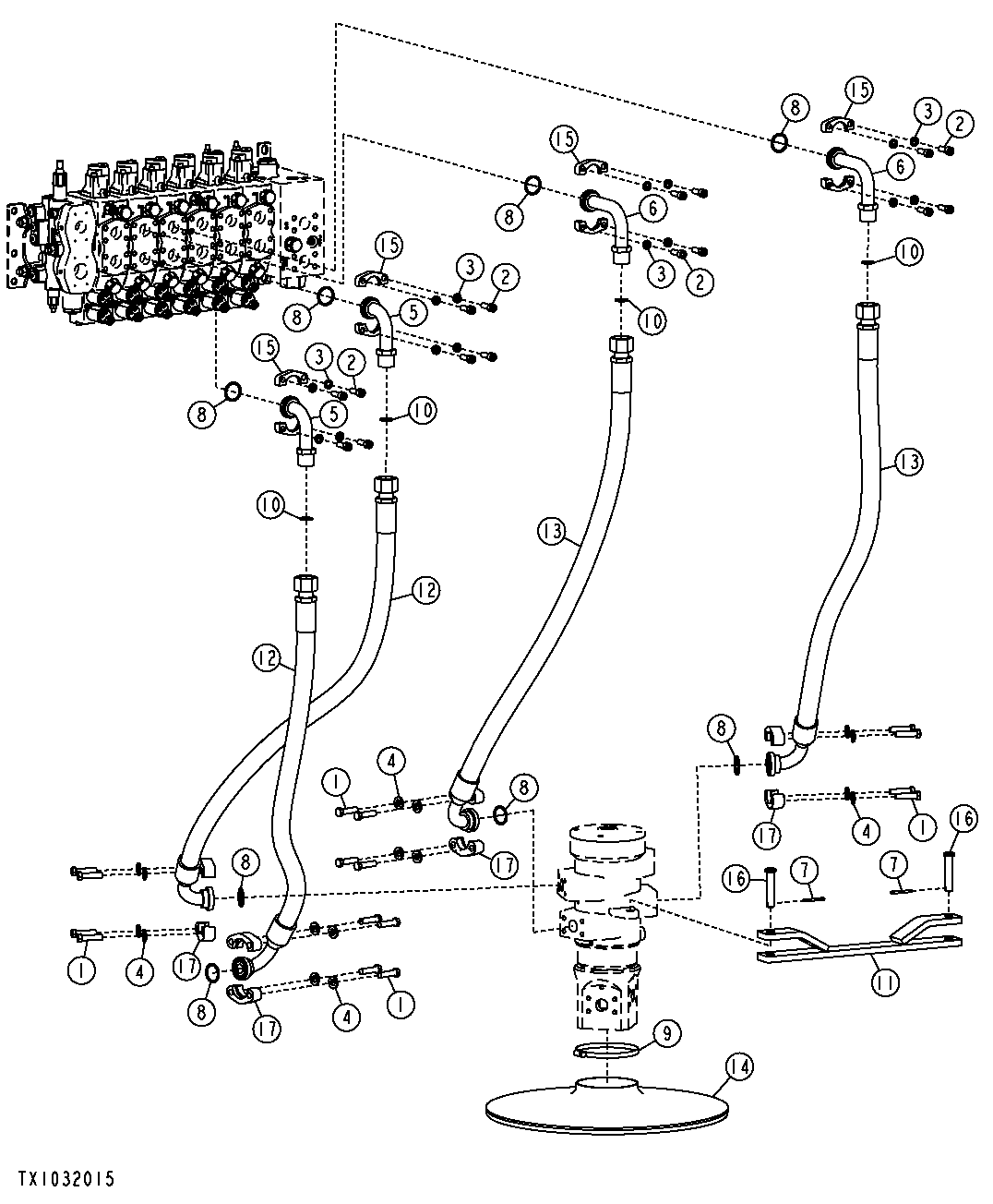

HYDRAULIC SYSTEM - LOWER (VALVE TO HYDRAULIC SWIVEL)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2563	16	Cap Screw	7/16" X 1-3/4"
2	19M7576	16	Screw	M10 X 30
3	24M7106	16	Washer	10 X 18 X 2.500 mm
4	24M7240	16	Washer	13 X 25 X 3 mm
5	AT435922	2	Oil Tube	SUB FOR 700244200, AT357305 OR AT428858
6	AT435923	2	Oil Tube	SUB FOR 701303700 OR AT428859
7	11M7030	2	Cotter Pin	5 X 40 mm
8	T78313	8	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
9	811467500	1	Clamp	-
10	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	AT346296	1	Link	-
12	F123902	2	Hydraulic Hose	-
13	F124415	2	Hydraulic Hose	-
14	F388023	1	Boot	-
15	H61354	8	Flange Fitting	-
16	R108282	2	Pin Fastener	15.750 X 76 mm (0.620" X 2.992")
17	T107068	8	Flange Fitting	-

HYDRAULIC SYSTEM - LOWER (VALVE TO HYDRAULIC SWIVEL)
