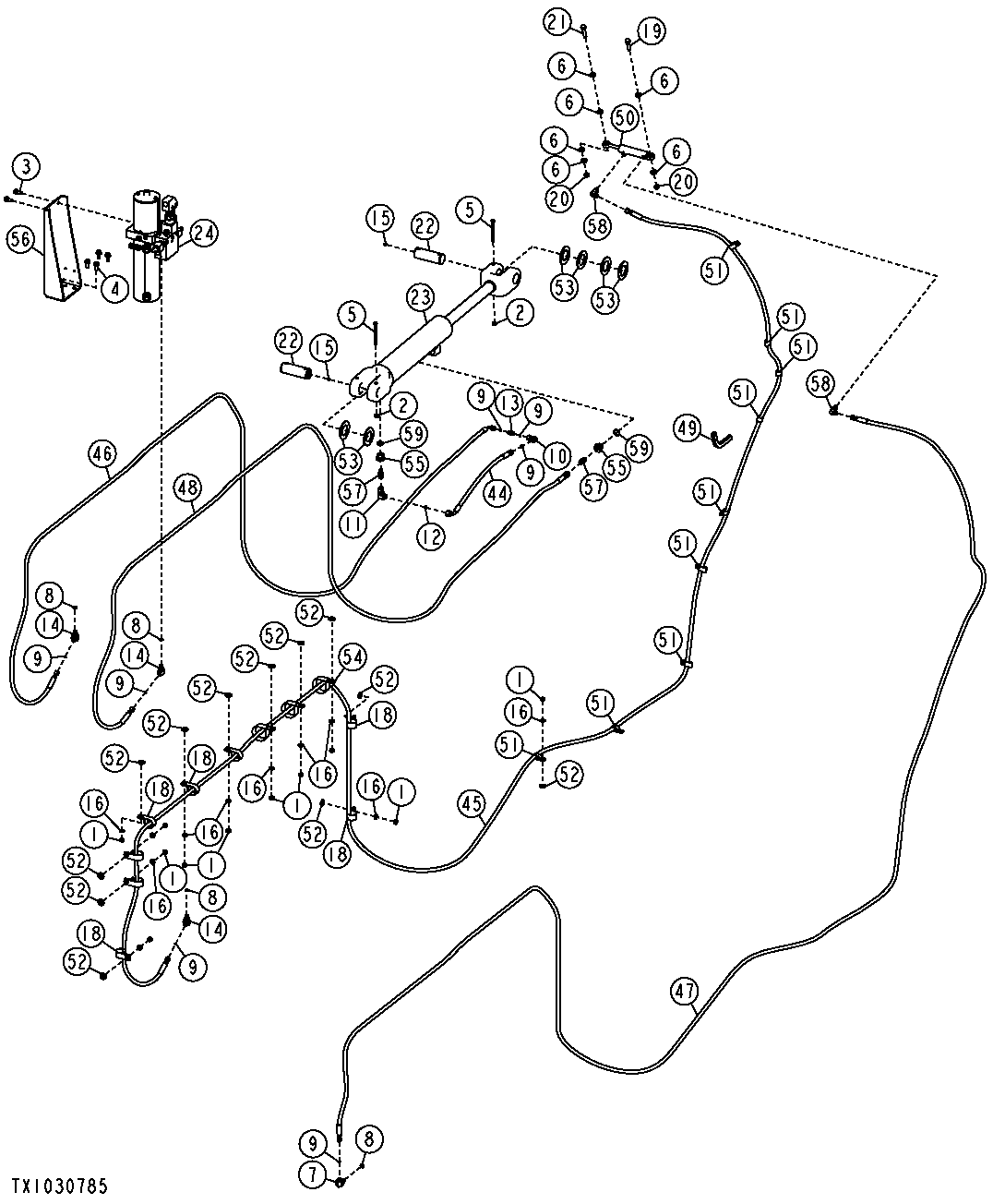

ENCLOSURE HYDRAULIC SYSTEM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7274	11	Nut	M10
2	14M7573	2	Flange Nut	M8
3	19H3771	2	Screw	3/8" X 1"
4	19M7785	4	Screw	M10 X 25
5	19M8456	2	Cap Screw	M8 X 100
6	24H1219	6	Washer	7/16" X 1" X 0.083"
7	38H1009	1	Elbow Fitting	-
8	R26448	4	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
9	T77814	7	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
10	38H1093	1	Elbow Fitting	-
11	38H1094	1	Elbow Fitting	-
12	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	38H1273	1	Union Fitting	-
14	38H1545	3	Elbow Fitting	-
15	810068900	2	Plug	-
16	24M7433	11	Washer	10.500 X 20 X 2 mm
17	N189220	2	Tie Band	-
18	T153064	8	Clamp	-
19	19M7361	1	Cap Screw	M12 X 50
20	F003590	2	LOCK NUT	M12
21	F120369	1	Bolt	-
22	827265800	2	Pin	-
23	-	1	Part 23	Components Listed On Separate Pages, (ORDER AHC10093) (AH150106 NLA)
24	AT345743	1	Pump	-
44	AT347930	1	Hydraulic Hose	9/16" X 510 mm (20") X 17.4752", Fabricate
45	AT350645	1	Hydraulic Hose	9/16" X 8700 mm (342-1/2") X 9/16", Fabricate
46	AT372056	1	Hydraulic Hose	9/16" X 5370 mm (211-1/2") X 9/16", Fabricate, (SUB FOR AT350646)
47	AT350647	1	Hydraulic Hose	9/16" X 8165 mm (321-1/2") X 9/16", Fabricate
48	AT350648	1	Hydraulic Hose	9/16" X 5250 mm (206-3/4") X 17.4752", Fabricate
49	-	1	Part 30	(MAKE FROM T61861)(CTL)
50	F005553	1	HYDRAULIC CYLINDER	-
51	AH97280	9	Clip	-
52	R70663	12	Washer	13.500 X 25.400 X 3.050 mm (17/32" X 1" X 0.120")
53	F282377	6	Washer	-
54	N205452	3	Clamp	-
55	T141119	2	Threaded Nipple	-
56	T294622	1	Bracket	(SUB FOR T233902)
57	T234899	2	Check Valve	-
58	T236390	2	Adapter Fitting	-
59	U12547	2	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
