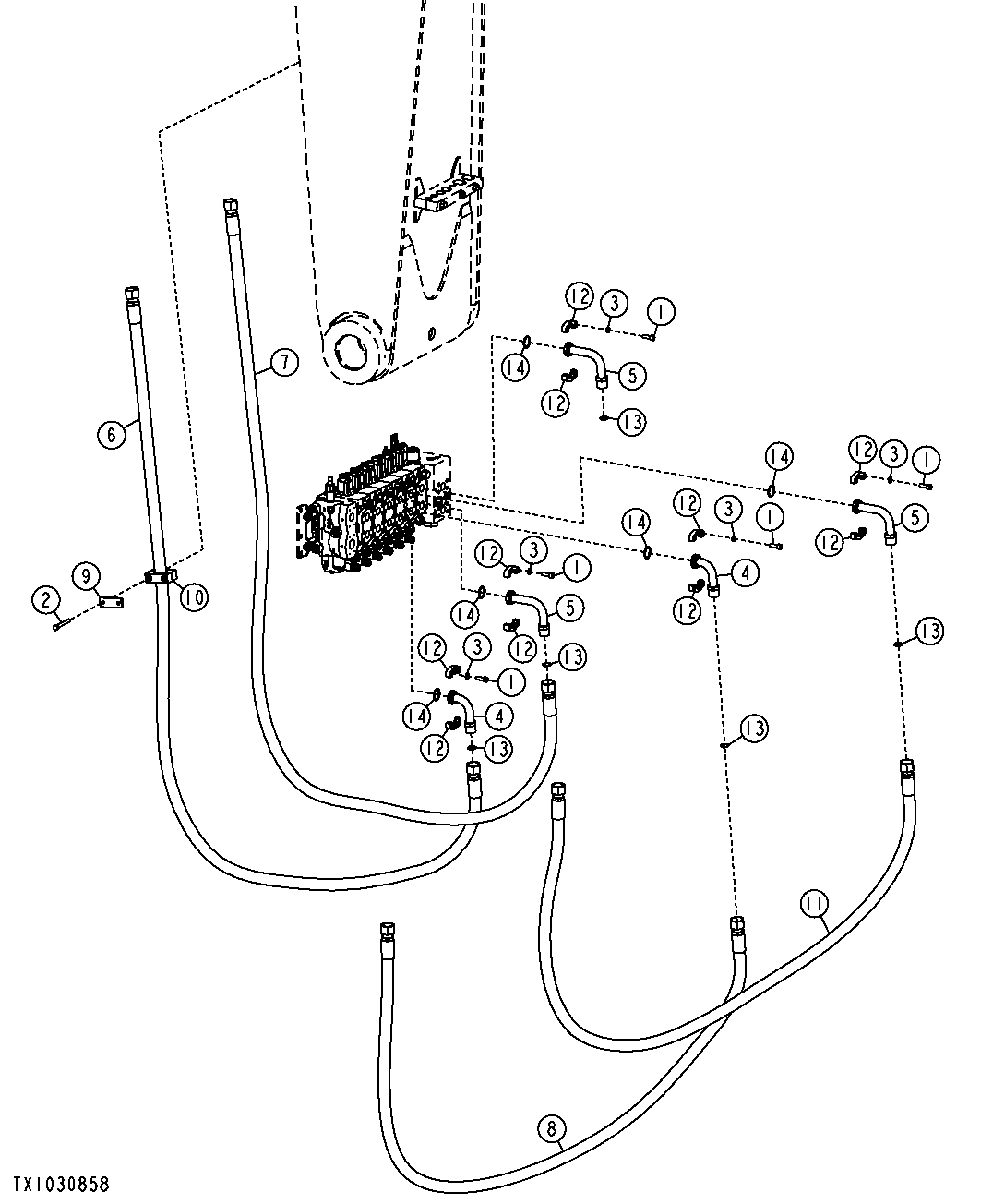

BOOM / STICK FUNCTION HYDRAULIC SYSTEM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7576	20	Screw	M10 X 30
2	19M8197	4	Cap Screw	M10 X 85
3	24M7106	20	Washer	10 X 18 X 2.500 mm
4	AT435922	2	Oil Tube	SUB FOR 700244200, AT357305 OR AT428858
5	AT435923	3	Oil Tube	SUB FOR 701303700 OR AT428859
6	811280400	1	Hydraulic Hose	-
7	811280500	1	Hydraulic Hose	-
8	811694500	1	Hydraulic Hose	Fabricate
9	811989400	2	Plate	-
10	F121093	2	Clamp	-
11	F124121	1	Hydraulic Hose	Fabricate
12	H61354	10	Flange Fitting	-
13	T76938	5	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
14	T78313	5	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")

BOOM / STICK FUNCTION HYDRAULIC SYSTEM

Нет текстового описания
