MANUAL LUBRICATION SYSTEM - STANDARD - BOOM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	8	Flange Nut	M10, (SUB FOR 811707000)
5	810068900	9	Plug	-
6	810273400	9	Elbow Fitting	-
8	810280700	16	FITT*1/8NPTFX7/16-20 -	-
9	810402100	1	TIE WRAP -	-
10	810473800	3	Elbow Fitting	-
11	810785600	3	CLAMP*1/2 -	-
13	811412100	2	Hydraulic Hose	-
15	811414400	1	Hydraulic Hose	Fabricate
17	811735600	3	Hydraulic Hose	-
18	811738400	1	Hydraulic Hose	Fabricate
20	F120817	2	Elbow Fitting	-
21	F121081	3	Clamp	-
22	F125890	2	Hydraulic Hose	Fabricate
24	F280138	2	Structural Tube	-
25	F282951	1	Plate	(ALSO ORDER (2) F384962)
26	JD7759	12	Lubrication Fitting	(SUB FOR 810000100)
27	T245870	1	Lubrication Fitting	(SUB FOR JD7763)

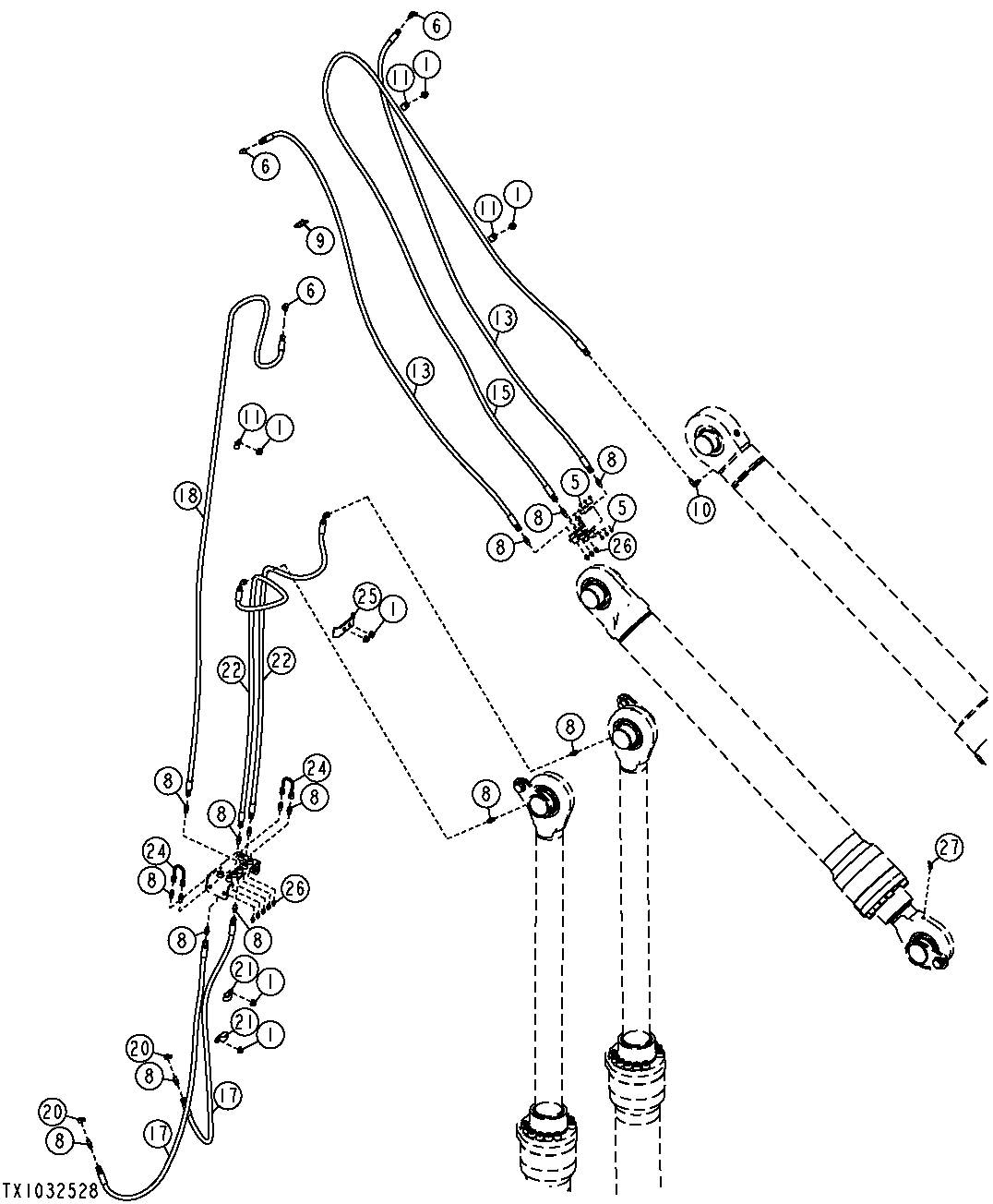

MANUAL LUBRICATION SYSTEM - STANDARD - BOOM

Нет текстового описания
