MANUAL LUBRICATION SYSTEM - EXTENDIBLE BOOM - CARRIER

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	10	Flange Nut	M10, (SUB FOR 810287000)
2	19M7789	6	Screw	M12 X 30, (SUB FOR 810000100)
3	700075300	2	Grease Cup	(SUB FOR 810273400)
4	810261500	1	Coupling	W/STANDARD BOOM
6	810273400	9	Elbow Fitting	-
7	810273500	2	Elbow Fitting	-
9	810473800	3	Elbow Fitting	W/STANDARD BOOM
12	810983500	1	Hydraulic Hose	(SUB FOR F121081)
13	811412400	1	Hydraulic Hose	(SUB FOR F120817)
17	811726600	1	Hydraulic Hose	-
18	811735600	3	Hydraulic Hose	-
20	811816900	1	Hydraulic Hose	-
22	F121081	3	Clamp	-
24	F277697	1	Guard	(SUB FOR 810280700)
27	JD7759	14	Lubrication Fitting	(SUB FOR 810068900)

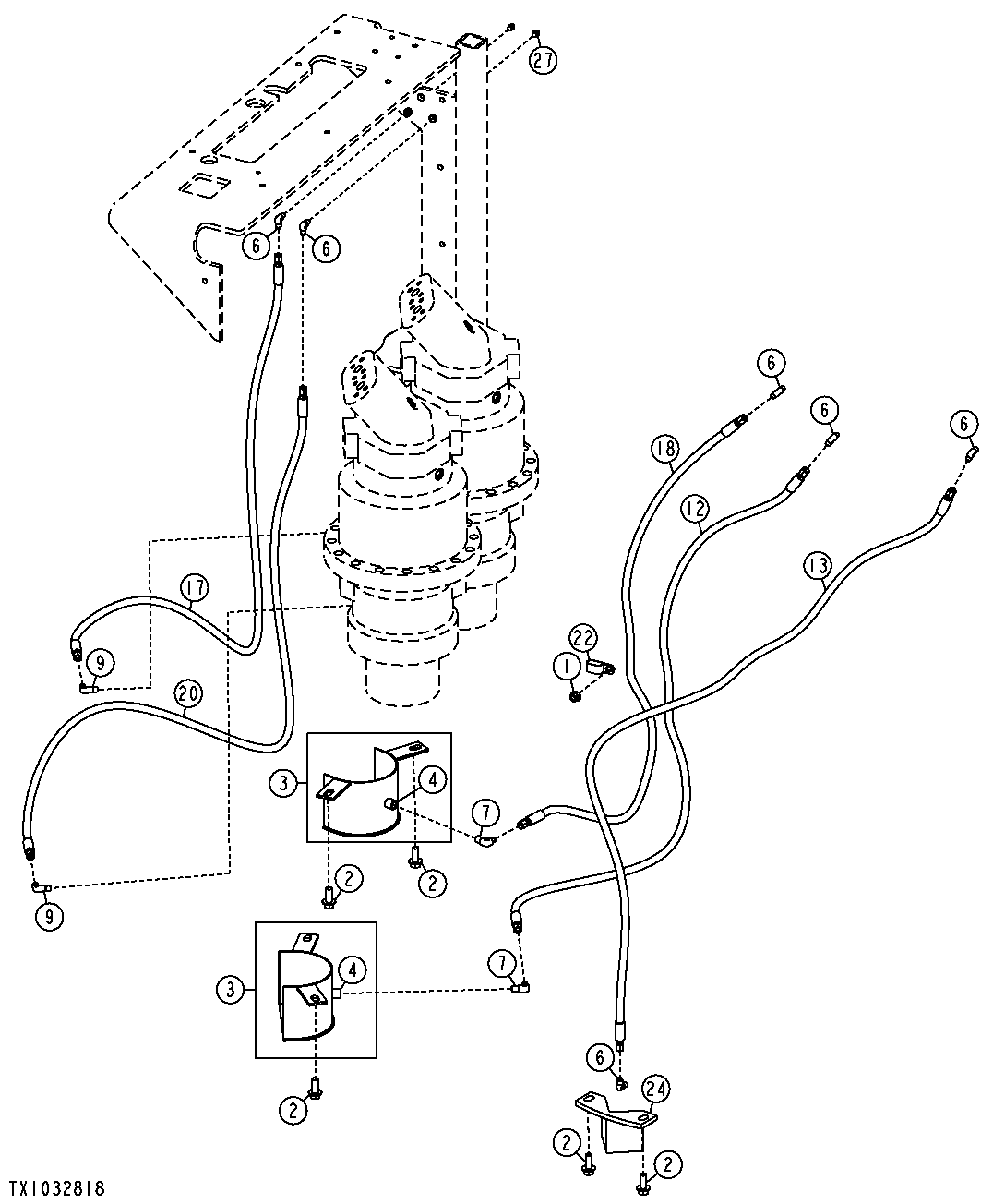

MANUAL LUBRICATION SYSTEM - EXTENDIBLE BOOM - CARRIER
