Открытый узел

BOOM ADAPTER - STANDARD BOOM

BOOM ADAPTER - STANDARD BOOM

BOOM ADAPTER - STANDARD BOOM

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

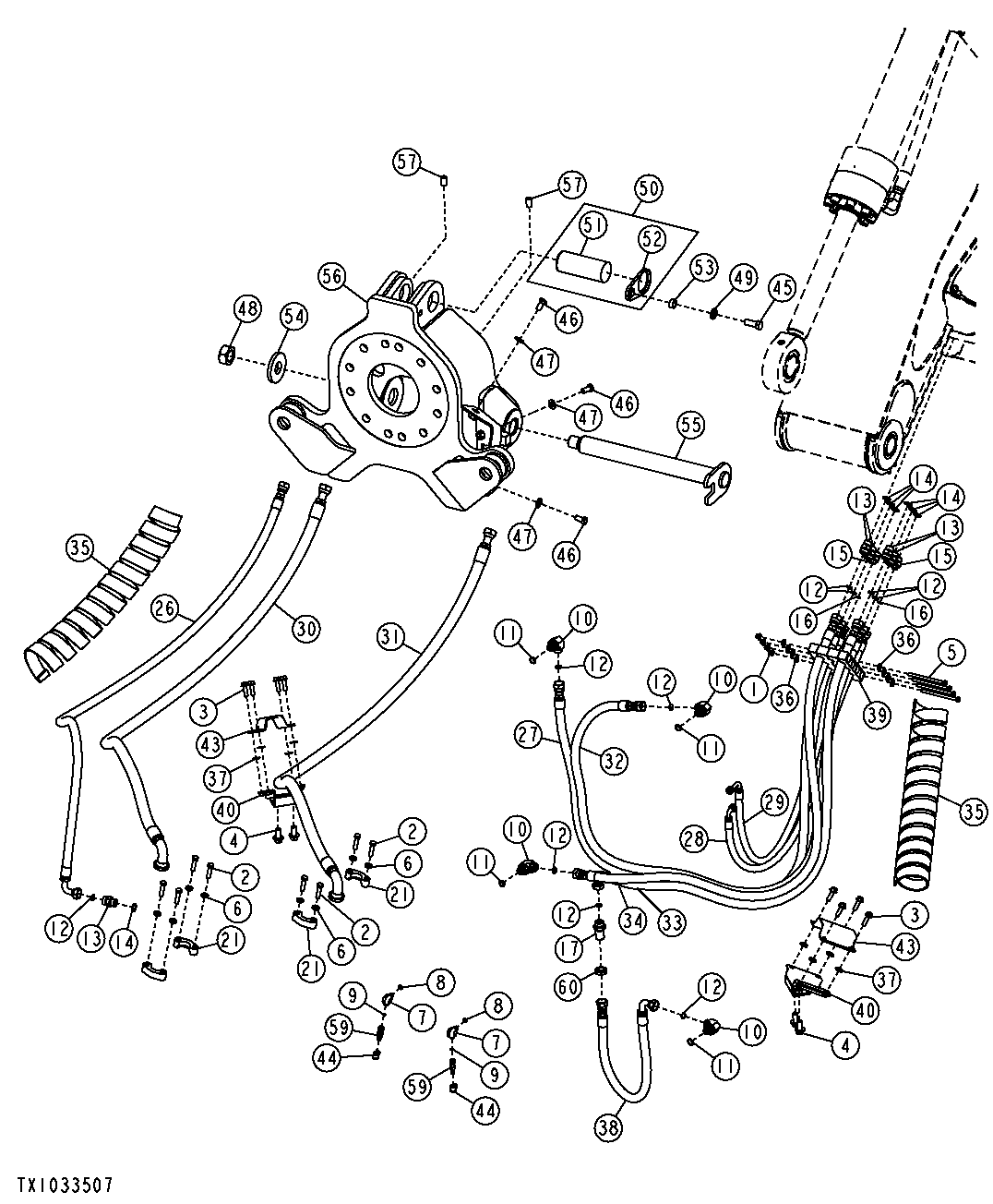

BOOM ADAPTER - STANDARD BOOM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	4	Flange Nut	M10
2	19H2735	8	Cap Screw	1/2" X 2"
3	19M7791	8	Bolt	M12 X 40
4	19M7843	4	Screw	M16 X 35
5	19M8990	4	Cap Screw	M10 X 150
6	24M7240	8	Washer	13 X 25 X 3 mm
7	38H1009	1	Elbow Fitting	-
8	R26448	1	O-Ring	-
9	T77814	1	O-Ring	-
10	38H1014	1	Elbow Fitting	-
11	R26906	1	O-Ring	-
12	T77858	1	O-Ring	-
13	38H1163	1	Adapter Fitting	-
14	U12547	1	O-Ring	-
15	38H1175	1	Adapter Fitting	-
16	T77857	1	O-Ring	-
17	38H1276	1	Adapter Fitting	-
21	AT131685	4	Flange Fitting	-
26	AT352064	1	Hydraulic Hose	Fabricate
27	AT352065	1	Hydraulic Hose	Fabricate
28	AT352066	1	Hydraulic Hose	Fabricate
29	AT352067	1	Hydraulic Hose	Fabricate
30	AT352068	1	Hydraulic Hose	Fabricate
31	AT352069	1	Hydraulic Hose	Fabricate
32	AT352070	1	Hydraulic Hose	Fabricate
33	AT352071	1	Hydraulic Hose	Fabricate
34	AT352073	1	Hydraulic Hose	Fabricate
35	T316920	2	Guard	SUB FOR F121455
36	24M7240	8	Washer	13 X 25 X 3 mm, (SUB FOR F123561)
37	R70663	8	Washer	-
38	F125620	1	Hydraulic Hose	-
39	F392433	1	Clamp	-
40	F392440	2	Bracket	-
43	F392442	2	Plate	-
44	R77175	2	Cover	-
45	19M7597	1	Cap Screw	M20 X 50
46	19M8029	3	Cap Screw	M16 X 30
47	24M7241	3	Washer	17 X 34 X 4 mm
48	F123560	1	Nut	(SUB FOR 811721800)
49	R94361	1	Washer	-
50	F278192	1	Pin	-
51	F278193	1	Pin Fastener	-
52	-	1	Part 43	SUB FOR F278194
53	F278195	1	Spacer	-
54	F290811	1	Plate	-
55	F295665	1	Pin	-
56	F394748	1	Adapter	-
57	810067500	2	Coupling	-
59	RE60700	2	Diagnostic Coupling	-
60	38H5094	1	Nut	1-3/16"
