AUTO LUBRICATION SYSTEM - STANDARD - BOOM SECTION

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	14	Flange Nut	M10, (SUB FOR 811707000)
7	810068900	3	Plug	(SUB FOR 810273400)
8	810273400	8	Elbow Fitting	-
10	R35352	31	Fitting	(SUB FOR 810273400)
11	810402100	1	TIE WRAP -	-
12	810473800	3	Elbow Fitting	(SUB FOR 810630200)
13	R27095	2	Fitting	-
15	H75541	3	Clamp	-
16	811021600	1	Hydraulic Hose	(SUB FOR 840866000)
17	811050100	1	HOSE-HYD*0.38X84	-
18	811409000	8	Hydraulic Hose	-
20	811411200	1	Hydraulic Hose	Fabricate
21	811412100	2	Hydraulic Hose	-
24	811414400	1	Hydraulic Hose	Fabricate
29	811738400	1	Hydraulic Hose	Fabricate
33	H77698	20	Tie Band	-
34	JD7838	2	Adapter Fitting	(SUB FOR F120817)
37	F125890	2	Hydraulic Hose	Fabricate
39	F280138	5	Structural Tube	-
40	F282951	1	Plate	(ALSO ORDER (2) F384962)
42	R26892	1	Fitting	(SUB FOR 810402100)
49	F283444	1	Hyd Actuated Control Valve	(SUB FOR <service-part qty="1">810280700</service-part>)W/STD BOOM/CRANK&amp; LINK/953J
50	F121187	1	Valve	-

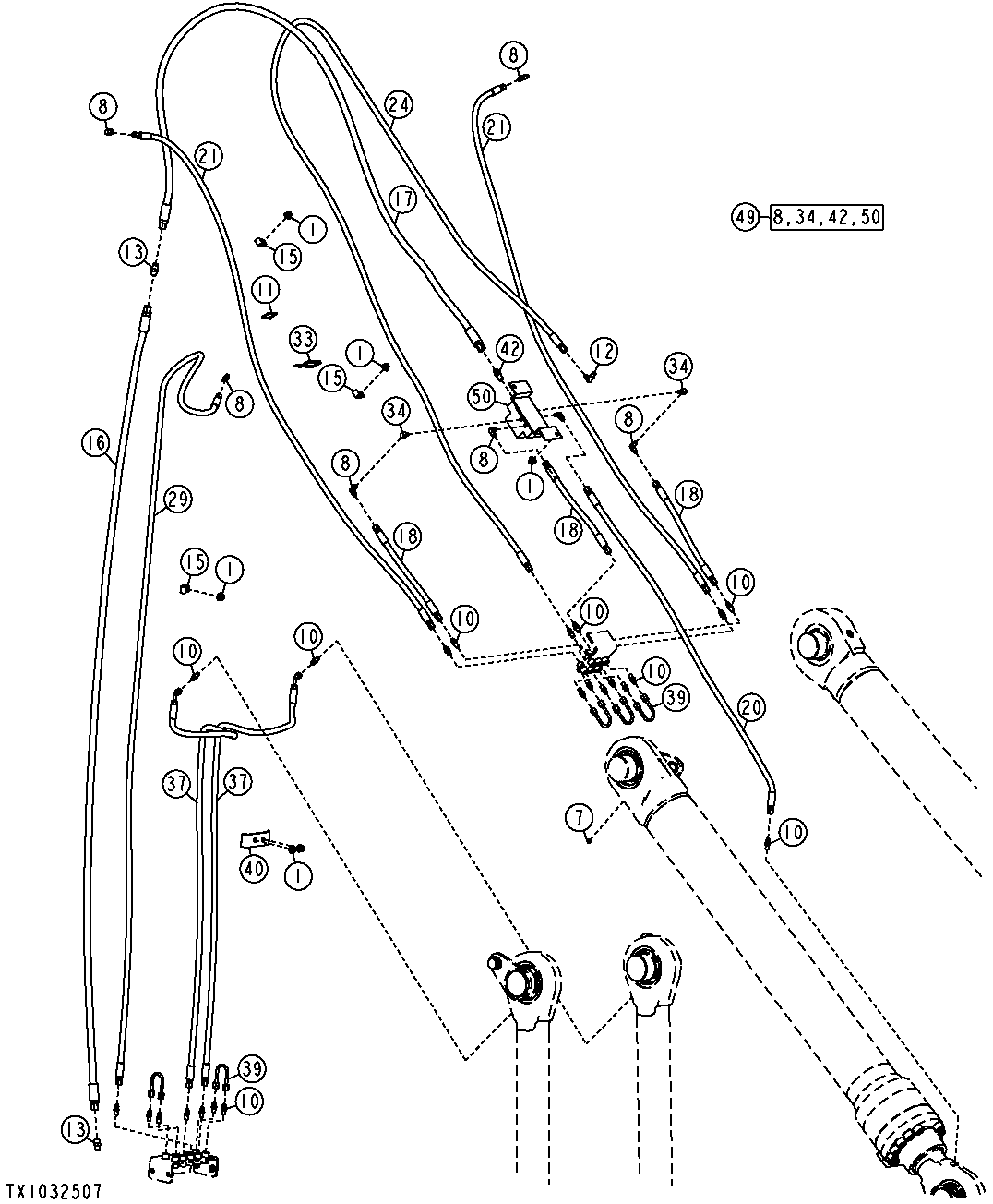

AUTO LUBRICATION SYSTEM - STANDARD - BOOM SECTION
