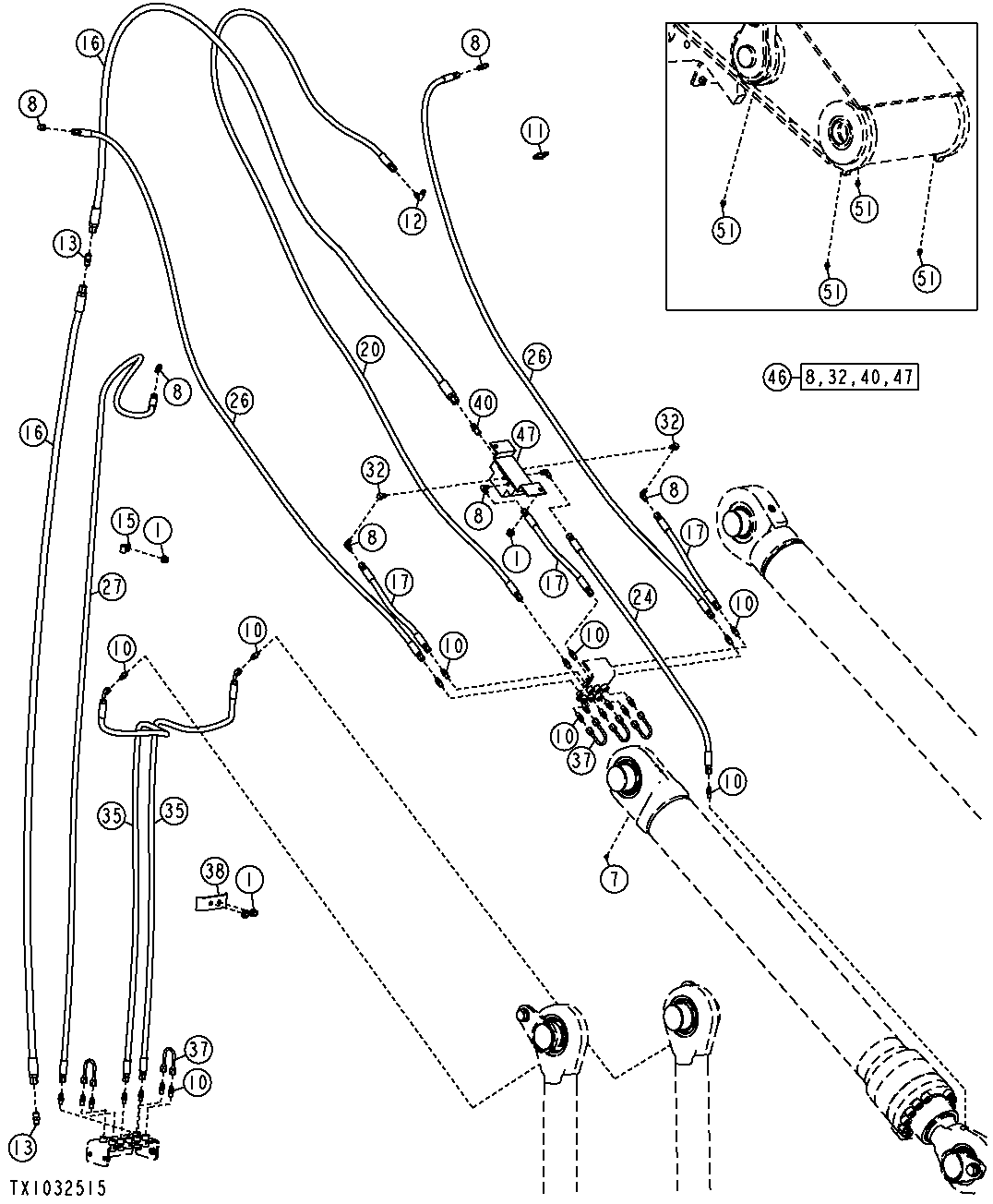

AUTO LUBRICATION SYSTEM - CRANK AND LINK - BOOM SECTION

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7518	9	Flange Nut	M10, (SUB FOR 14M7518)
7	810068900	3	Plug	-
8	F002652	8	Elbow Fitting	-
10	R35352	31	Fitting	-
11	R44302	1	Tie Band	-
12	810473800	3	Elbow Fitting	-
13	R27095	2	Fitting	-
15	H75541	1	Clamp	-
16	811021600	2	Hydraulic Hose	-
17	811409000	8	Hydraulic Hose	-
20	811413900	1	Hydraulic Hose	Fabricate
24	811735100	2	Hydraulic Hose	Fabricate
26	811737000	2	Hydraulic Hose	Fabricate
27	811738400	1	Hydraulic Hose	Fabricate
32	JD7838	2	Adapter Fitting	-
35	F125890	2	Hydraulic Hose	Fabricate
37	F280138	5	Structural Tube	-
38	F282951	1	Plate	(ALSO ORDER (2) F384962)
40	R26892	1	Fitting	-
46	F283444	1	Hyd Actuated Control Valve	-
47	F121187	1	Valve	-
51	JD7759	6	Lubrication Fitting	-

AUTO LUBRICATION SYSTEM - CRANK AND LINK - BOOM SECTION

Нет текстового описания
