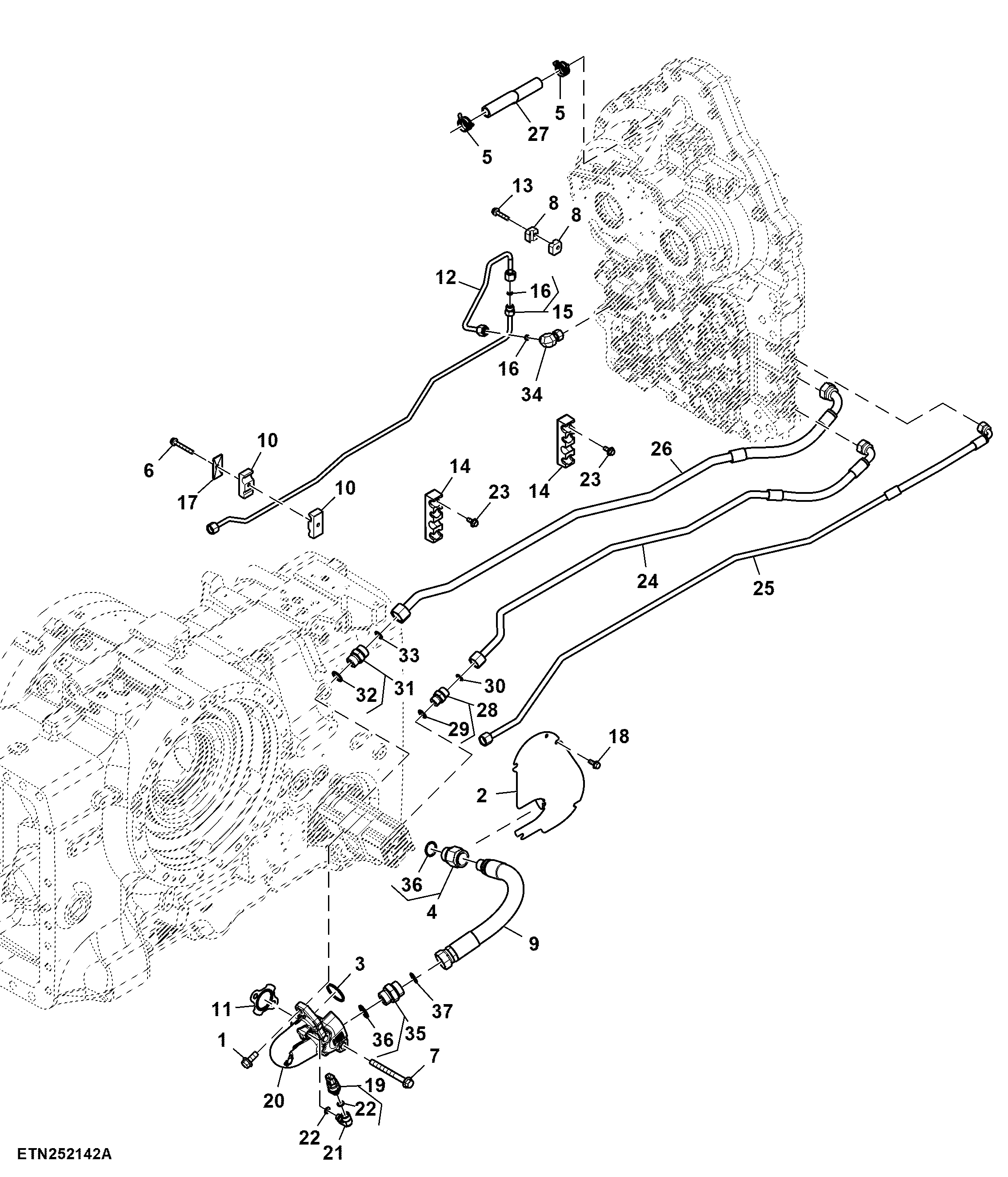

Oil Line, High Flow Pump, e23™ (804001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7789	2	Screw	M12 X 30
2	R565817	1	Cover	-
3	B3690R	1	O-Ring	-
4	62M1024	1	Adapter Fitting	-
5	H156922	2	Hose Clamp	-
6	19M7801	2	Screw	M8 X 60
7	19M7821	2	Screw	M12 X 120
8	H127589	2	Clamp	-
9	RE582881	1	Hydraulic Hose	High Flow Pump Inlet
10	H114865	4	Clamp	-
11	R543539	1	Gasket	-
12	RE595435	1	Oil Line	Front Park Brake Pump Off
13	19M7798	1	Screw	M8 X 40
14	R572006	2	Block Clamp	-
15	RE595447	1	Oil Line	Rear Park Brake Pump Off
16	T77613	2	O-Ring	-
17	H112567	2	Plate	-
18	19M7866	4	Screw	M8 X 20
19	RE584414	1	Pressure Sensor	15 Bar
20	R565759	1	Oil Tube	Transmission Pump Inlet
21	AL117978	1	Adapter Fitting	-
22	51M7041	2	O-Ring	11.300 X 2.200 mm
23	R314966	4	Bolt	-
24	RE596975	1	Oil Line	Transmission Supply
25	RE596992	1	Oil Line	PTO Supply
26	RE596974	1	Oil Line	Transmission Lube
27	R572667	1	Hose	Vent For 4T and CTIS
28	38H5004	1	Adapter Fitting	-
29	51M7045	1	O-Ring	19.300 X 2.200 mm
30	T77932	1	O-Ring	-
31	38H5005	1	Adapter Fitting	-
32	51M7047	1	O-Ring	23.600 X 2.900 mm
33	T77858	1	O-Ring	-
34	38H5145	1	Elbow Fitting	-
35	38H5006	1	Adapter Fitting	-
36	51M7048	2	O-Ring	29.600 X 2.900 mm
37	T76938	1	O-Ring	-
