Track Assembly, Front, 24" Rubber Track Belt (LH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 2	Track Frame and Support, RH
1	-	1	Part 1	Track Frame and Support, LH
2	-	2	Part 3	Tensioner
3	-	1	Part 4	LH
3	-	1	Part 5	RH
4	-	2	Part 6	Idler Assembly
5	RE596535	8	Wheel	-
6	RE590084	4	Spindle	Midroller
7	RE594957	8	Roller	-
8	R562797	2	O-Ring	-
9	R553421	2	O-Ring	-
10	R571992	2	End Plate	-
11	19M7788	24	Screw	M12 X 25
12	R566411	2	Plate	-
13	24M7344	32	Washer	22 X 37 X 3 mm
14	19M9154	12	Cap Screw	M20 X 60
15	24M7242	112	Washer	21.400 X 42 X 5 mm
16	19M9132	112	Cap Screw	M20 X 50
17	R569163	8	Half Clamp	-
18	19M9134	16	Cap Screw	M20 X 80
19	24M7338	96	Washer	17 X 30 X 3 mm
20	19M10551	96	Cap Screw	M16 X 45
21	AT364555	4	Plate	-
22	R556763	4	Set Screw	-
23	R273543	4	Spacer	-
24	19M8011	4	Cap Screw	M12 X 30
25	R562766	2	Pin	-
26	R136346	2	Plate	-
27	R563825	2	Pin	-
28	R254407	4	Spacer	-
29	19M9133	4	Cap Screw	M20 X 70
30	R562792	4	Bumper	-
31	19M8127	12	Screw	M12 X 30
32	R569145	2	Drive Sprocket	-
33	R571656	2	Rubber Track Belt	-

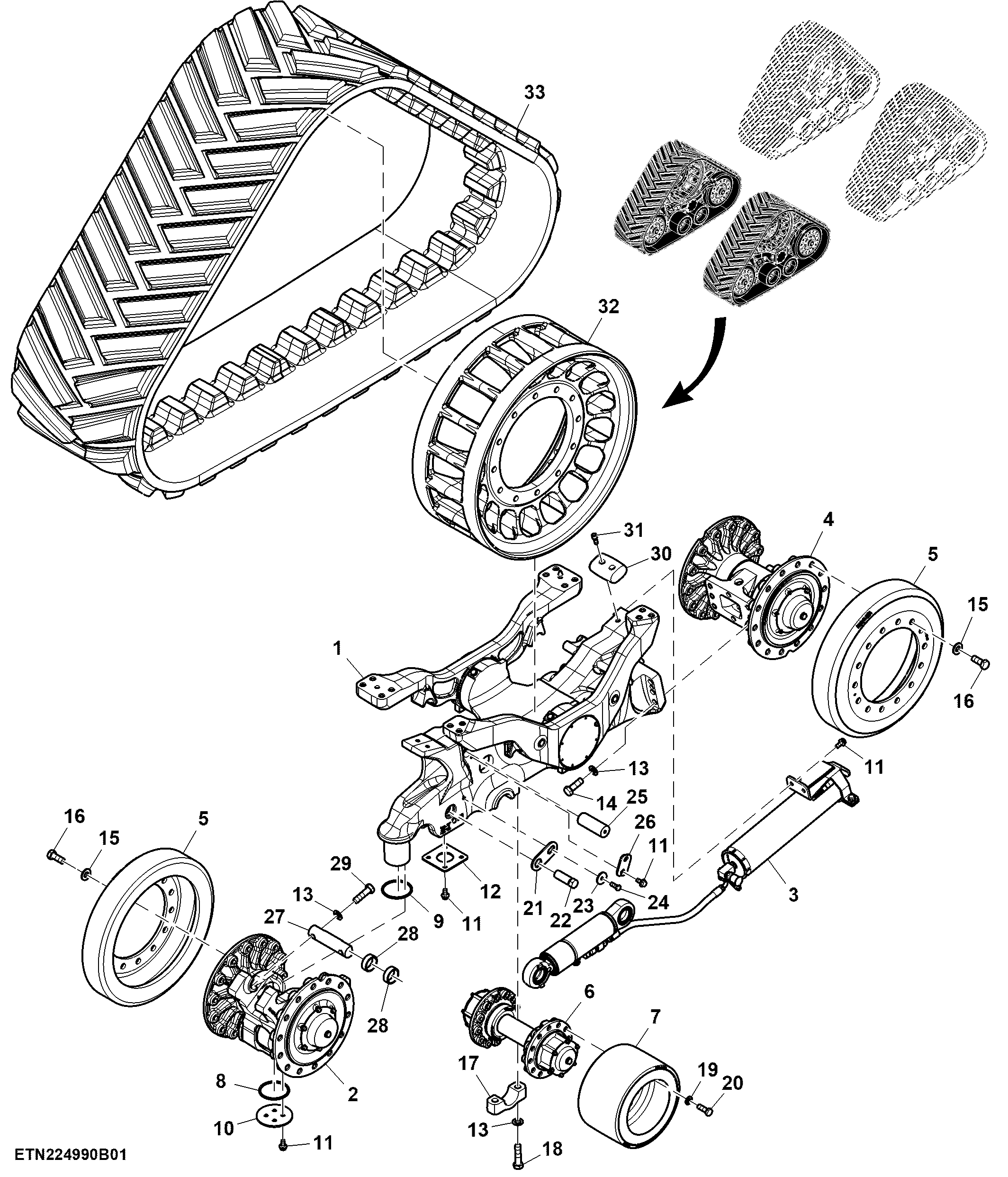

Track Assembly, Front, 24" Rubber Track Belt (LH Illustrated)
