Pick-Up Hitch, W/ Stabilizer, Category 3 Drawbar (1/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE574402	1	Hitch	-
2	R552154	1	Pin	-
3	R345971	1	Housing	-
4	RE345973	1	Pin	-
5	R552153	1	Torsion Spring	-
6	R345976	1	Compression Spring	-
7	R346126	1	Pin	-
8	19M9143	4	Cap Screw	M20 X 170
9	24M7242	12	Washer	21.400 X 42 X 5 mm
10	19M9137	8	Cap Screw	M20 X 120
11	14M7273	10	Nut	M8
12	19M8397	2	Cap Screw	M8 X 50
13	R559513	1	Hitch Coupling	-
14	R345985	2	Pin	-
15	R345979	2	Bumper	-
16	RE574401	1	Housing	-
17	RE345978	1	Pin Fastener	-
18	34M7037	1	Spring Pin	5 X 50 mm
19	R551193	1	Brace	-
20	R346125	1	Lever	-
21	58M7006	1	Lubrication Fitting	-
22	19M7403	2	Cap Screw	M12 X 35
23	24M7047	2	Washer	13 X 24 X 2.500 mm
24	R345974	1	Lever	-
25	34M7033	1	Spring Pin	5 X 30 mm
26	44M7098	1	Pin	10 X 30 mm
27	19M10417	1	Socket Head Screw	M6 X 10
28	14M7277	1	Nut	M20
29	19M8002	1	Cap Screw	M20 X 55
30	19M10185	16	Screw	M8 X 25
31	45M7080	1	Spring Locking Pin	-
32	L113073	1	Label	Pinch Hazard
33	19M7402	6	Cap Screw	M10 X 25
34	RE574403	1	Hitch	-
35	R345982	2	Pad	-
36	RE345983	2	Pad	-
37	14M7137	8	Nut	M8
38	RE345984	1	Guide	-
39	RE345987	1	Hydraulic Cylinder	-
40	R563437	1	Pin	-
41	19M8499	1	Cap Screw	M10 X 60
42	14M7517	1	Lock Nut	M10
43	R551194	1	Brace	-

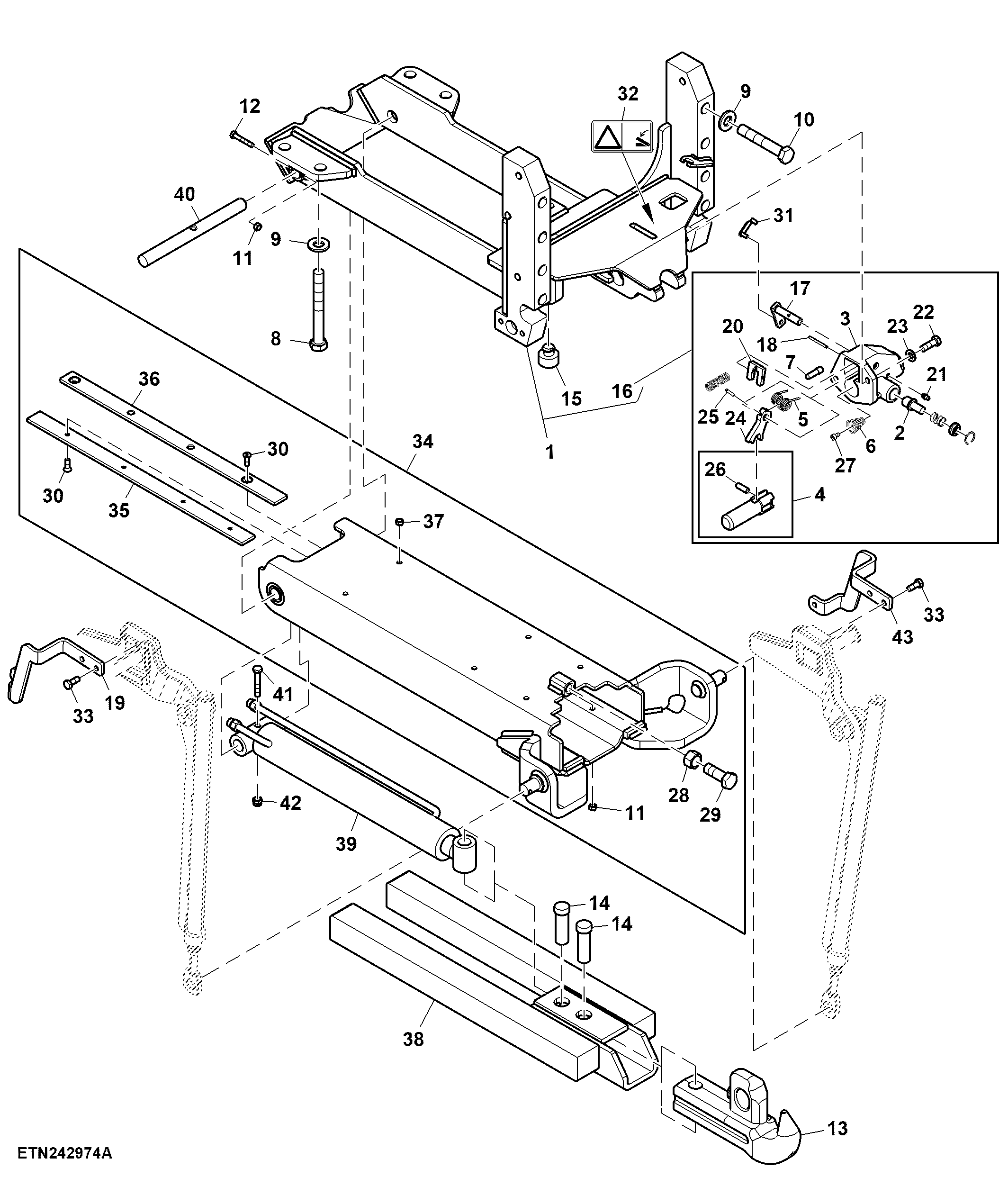

Pick-Up Hitch, W/ Stabilizer, Category 3 Drawbar (1/2)
