Oil Lines, W/ Standard Flow Pump, e23™ (804001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R565759	1	Oil Tube	Transmission Pump Inlet
2	19M7798	1	Screw	M8 X 40
3	H156922	2	Hose Clamp	-
4	H112567	2	Plate	-
5	B3690R	1	O-Ring	-
6	RE595447	1	Oil Line	Rear Park Brake Pump Off
7	T77613	2	O-Ring	-
8	19M7789	2	Screw	M12 X 30
9	R543539	1	Gasket	-
10	19M7801	2	Screw	M8 X 60
11	19M7866	4	Screw	M8 X 20
12	19M7821	2	Screw	M12 X 120
13	RE595435	1	Oil Line	Front Park Brake Pump Off
14	RE46684	1	Fitting Plug	-
15	R107768	1	Drain Plug	-
16	51M7041	1	O-Ring	11.300 X 2.200 mm
17	H114865	4	Clamp	-
18	R565817	1	Cover	-
19	R572006	2	Block Clamp	-
20	H127589	2	Clamp	-
21	R314966	4	Bolt	-
22	RE596975	1	Oil Line	Transmission Supply
23	RE596974	1	Oil Line	Transmission Lube
24	RE596992	1	Oil Line	PTO Supply
25	R572667	1	Hose	Vent For 4T and CTIS
26	38H5004	1	Adapter Fitting	-
27	51M7045	1	O-Ring	19.300 X 2.200 mm
28	T77932	1	O-Ring	-
29	38H5005	1	Adapter Fitting	-
30	51M7047	1	O-Ring	23.600 X 2.900 mm
31	T77858	1	O-Ring	-
32	64M1010	1	Drain Plug	-
33	51M7048	1	O-Ring	29.600 X 2.900 mm
34	38H5145	1	Elbow Fitting	-

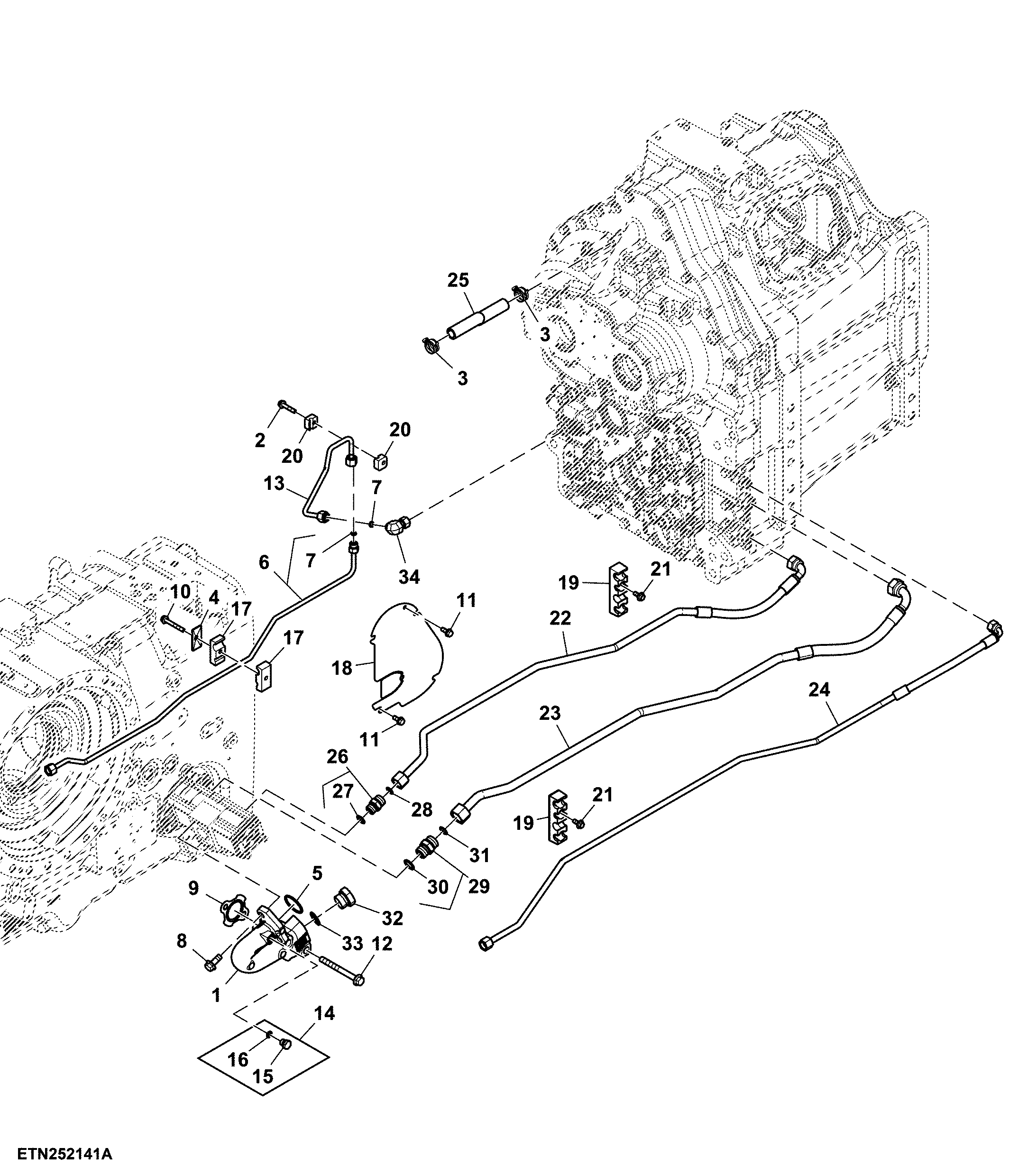

Oil Lines, W/ Standard Flow Pump, e23™ (804001 - )

Нет текстового описания
