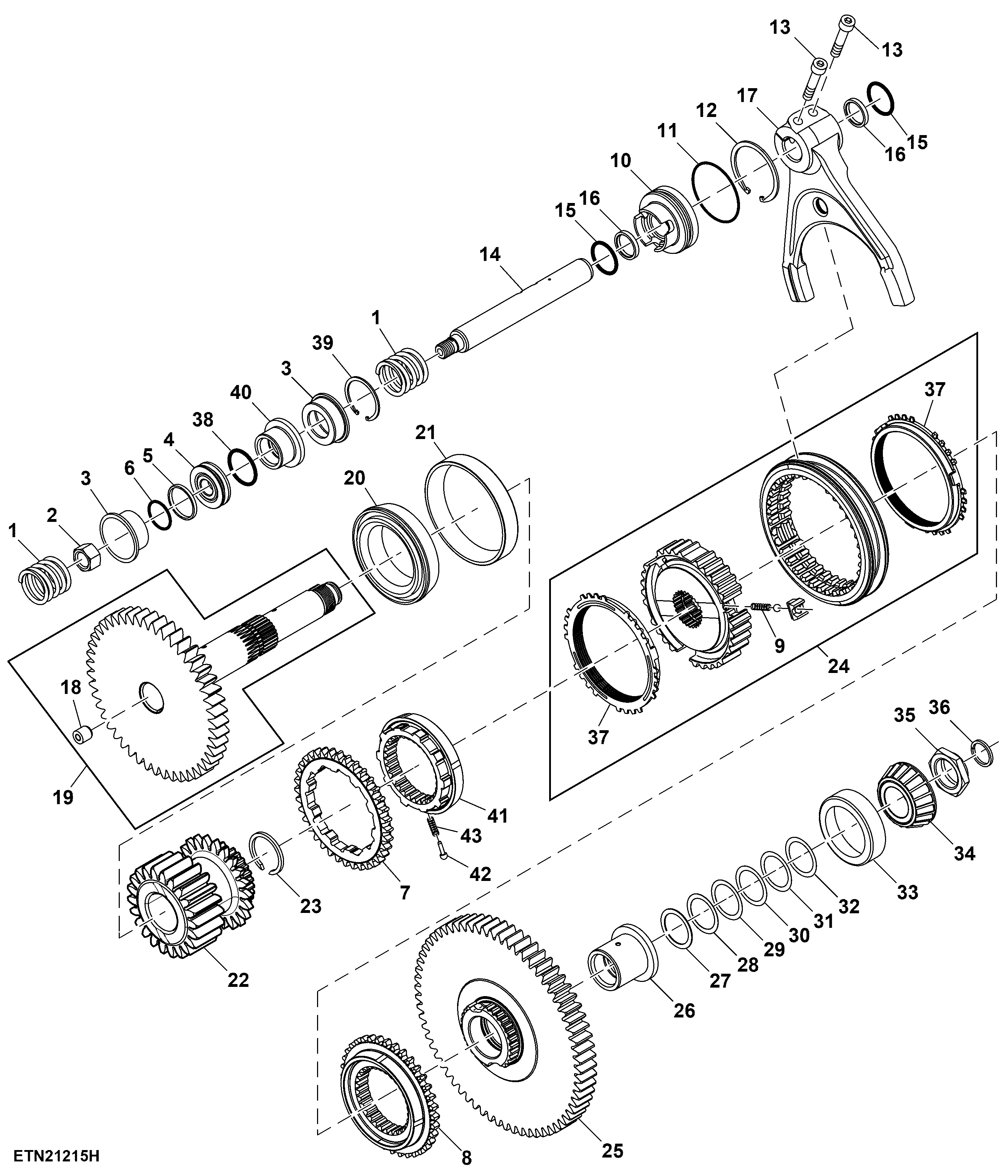

Clutch Unit Idler Shaft Assembly, IVT™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R219638	2	Compression Spring	-
2	14M7435	1	Nut	M14
3	R322121	2	Retainer	-
4	R229765	1	Piston	-
5	R229768	1	Seal	-
6	R1225R	1	O-Ring	-
7	R242263	1	Synchronizer	Z = 36
8	R235409	1	Synchronizer	-
9	R228787	3	Compression Spring	-
10	R229762	1	Plate	-
11	T118549	1	O-Ring	-
12	40M7229	1	Snap Ring	-
13	R232675	2	Cap Screw	-
14	R229764	1	Bar	-
15	R460R	2	O-Ring	-
16	R229769	2	Seal	-
17	R229761	1	Fork	-
18	RE252354	1	Plug	-
19	RE343775	1	Shaft	-
20	JD8147	1	Bearing Cone	-
21	JD7425	1	Bearing Cup	-
22	R566249	1	Gear	Z = 22, SUB FOR R228788
23	R47545	1	Snap Ring	-
24	RE231064	1	Synchronizer	INCLUDES (3) R228787 AND (2) R237177
25	R230257	1	Gear	Z = 66
26	R230295	1	Bushing	-
27	R244925	1	Shim	TK = 0.456 mm
28	R244926	1	Shim	TK = 0.532 mm
29	R244927	1	Shim	TK = 0.608 mm
30	R244928	1	Shim	TK = 0.684 mm
31	R244929	1	Shim	TK = 0.760 mm
32	R244930	1	Shim	TK = 0.836 mm
33	JD8267	1	Bearing Cup	-
34	JD8295	1	Bearing Cone	-
35	R245020	1	Lock Nut	-
36	R225003	1	Sealing Ring	-
37	R237177	2	Synchronizer	-
38	R207199	1	O-Ring	-
39	R215255	1	Snap Ring	-
40	R229763	1	Sleeve	-
41	RE242260	1	Synchronizer	-
42	R242264	2	Pin	-
43	R242265	2	Compression Spring	-
