Fuel Line, W/O Water Separator, FT4/ Stage 5 Engine

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R221778	2	Plate	-
2	R564101	2	Block Clamp	-
3	14M7298	3	Flange Nut	M8
4	L221449	2	Stud	-
5	RE583076	1	Line	Fuel Return To Tank
6	T77613	1	O-Ring	-
7	19M7800	3	Screw	M8 X 50
8	R318378	2	Half Clamp	-
9	R184863	2	Hose Clamp	-
10	RE596176	1	Line	Fuel Cooler Supply
11	RE596241	1	Bracket	-
12	19M7866	3	Screw	M8 X 20
13	H75541	2	Clamp	-
14	Z81375	4	Block Clamp	-
15	H112567	2	Plate	-
16	RE593995	1	Line	Fuel Supply
17	T77857	1	O-Ring	-
18	RE595357	1	Fuel Line	Fuel Supply, ECU
19	T15712	1	O-Ring	-
20	R202160	2	Clamp	-
21	R569370	1	Hose	Fuel Return
22	R569371	1	Hose	Fuel Supply
23	R106825	1	Screw	M8 X 50
24	R56101	2	Clip	-
25	T27550	1	Clip	-
26	H217849	1	Fitting	-
27	R569246	1	Fuel Hose	Vent
28	H216169	1	Breather	-
29	R216838	1	Screw	-
30	57M9860	3	Clamp	-
31	RE258807	2	Tie Band	-
32	RE594128	1	Line	Fuel Supply, Rear
33	H121168	1	Plate	-
34	T43348	2	Clamp	-
35	RE595242	1	Clamp	-
36	19M7865	2	Screw	M8 X 16

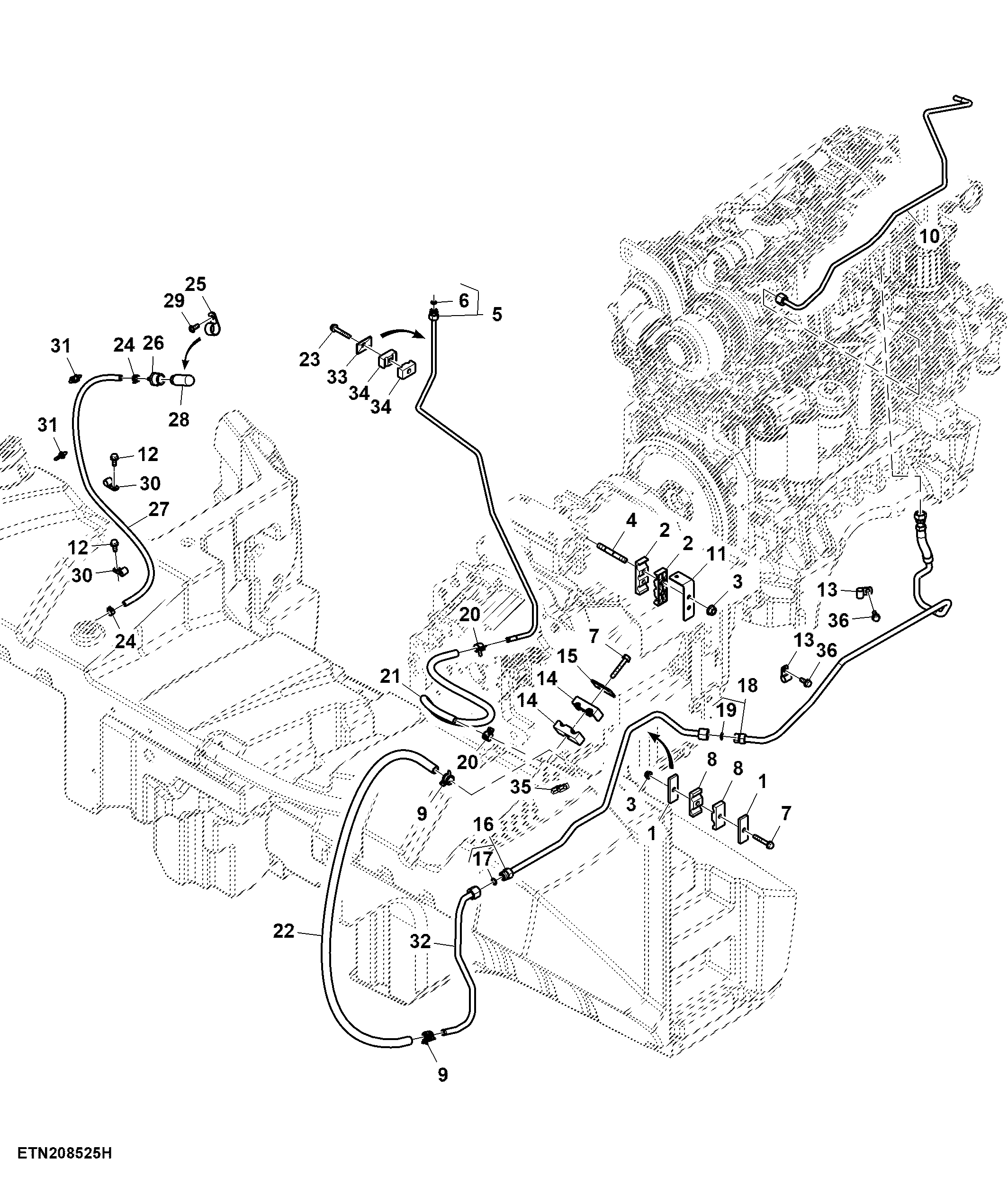

Fuel Line, W/O Water Separator, FT4/ Stage 5 Engine
