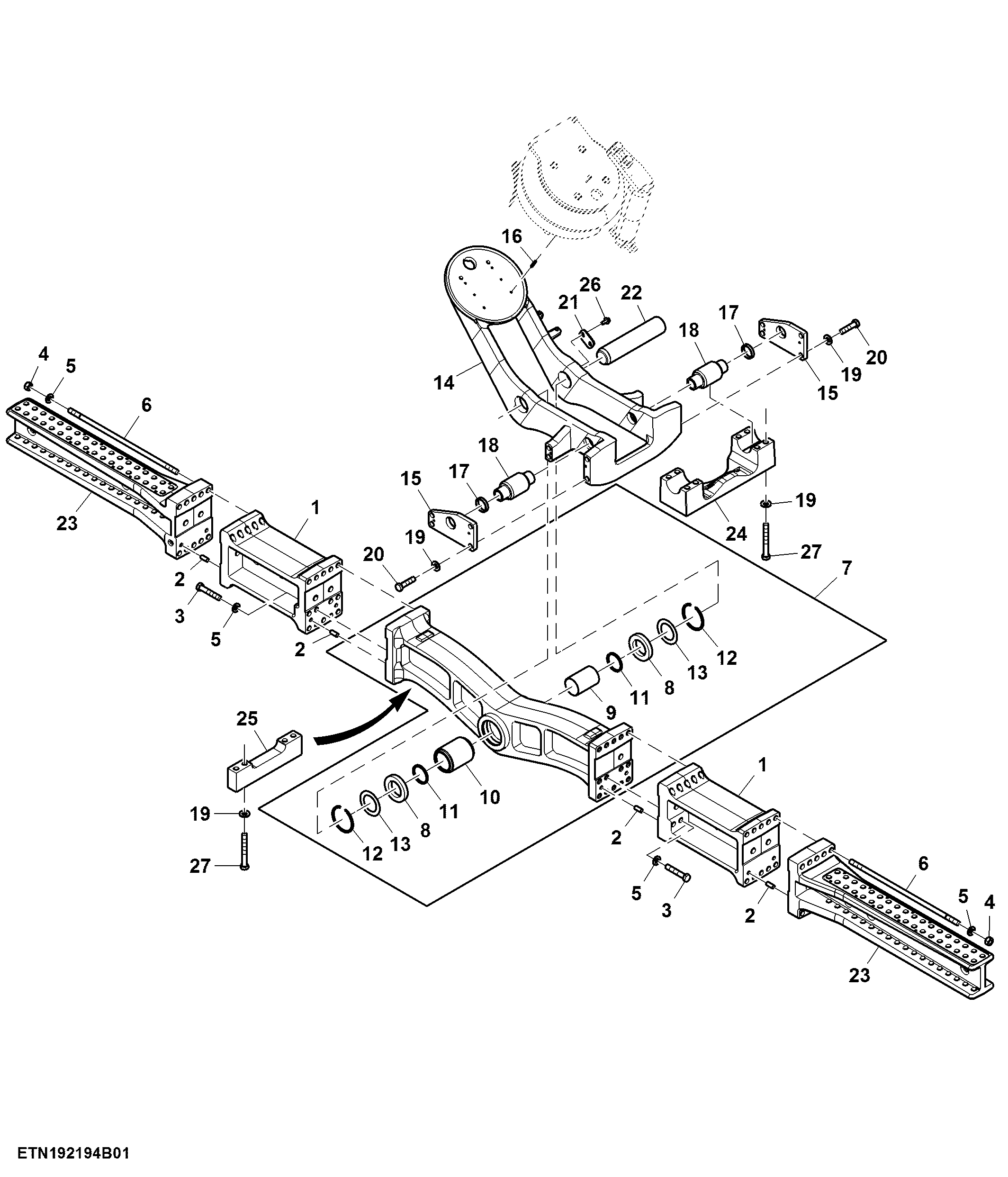

Track Frame Support, 160" Axle Length, Wide Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R569059	2	Spacer	-
2	R54380	8	Dowel Pin	-
3	19M9136	8	Cap Screw	M20 X 110
4	R280636	20	Nut	-
5	R283755	28	Washer	-
6	R270526	20	Rod	-
7	RE593938	1	Walking Beam	-
8	R539033	2	Seal	-
9	R158196	1	Bushing	-
10	RE161311	1	Bushing	-
11	T67210	2	Seal	-
12	R192696	2	Snap Ring	-
13	24H1240	2	Washer	3-1/32" X 4-1/2" X 0.105"
14	R565219	1	Arm	-
15	R268663	2	Plate	-
16	44M7118	2	Dowel Pin	-
17	R250238	2	Bushing	-
18	RE242231	2	Isolator	-
19	24M7242	20	Washer	21.400 X 42 X 5 mm
20	19M9134	8	Cap Screw	M20 X 80
21	R136346	1	Plate	-
22	R174942	1	Pin	-
23	R569056	2	Front Axle Support	-
24	R268629	1	Support	-
25	R269961	1	Bracket	-
26	19M7788	2	Screw	M12 X 25
27	19M9142	12	Cap Screw	M20 X 160

Track Frame Support, 160" Axle Length, Wide Track
