Fuel Line, W/O Water Separator, FT4/ Stage 5 Engine (927001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H75541	1	Clamp	-
2	T80982	2	Adapter Fitting	-
3	T15712	3	O-Ring	-
4	RE586233	1	Fuel Line	Supply, Tank to Valve
5	R184863	2	Hose Clamp	-
6	R561994	1	Fuel Hose	Fuel Supply
7	RE586231	1	Fuel Hose	Fuel Return
8	RE223061	1	Valve	Fuel Shut Off
9	R221778	2	Plate	-
10	R318378	2	Half Clamp	-
11	R564101	2	Block Clamp	-
12	RE588799	1	Fuel Line	Fuel Return Line
13	T77613	1	O-Ring	-
14	T43348	2	Clamp	-
15	14M7298	3	Flange Nut	M8
16	H112567	2	Plate	-
17	R202160	2	Clamp	-
18	Z81375	6	Block Clamp	-
19	H121168	1	Plate	-
20	RE258807	2	Tie Band	-
21	RE210893	1	Plate	-
22	19M7865	1	Screw	M8 X 16
23	RE596071	1	Fuel Line	Valve to Engine
24	19M7800	5	Screw	M8 X 50
25	RE596241	1	Bracket	-
26	14M7296	2	Flange Nut	M10
27	RE597572	1	Fuel Line	Fuel Cooler Supply
28	HXE21460	1	O-Ring	-
29	T324518	1	Elbow Fitting	-
30	RE595993	1	Fuel Line	Fuel Supply
31	RE597285	1	Bracket	-
32	L221449	2	Stud	-

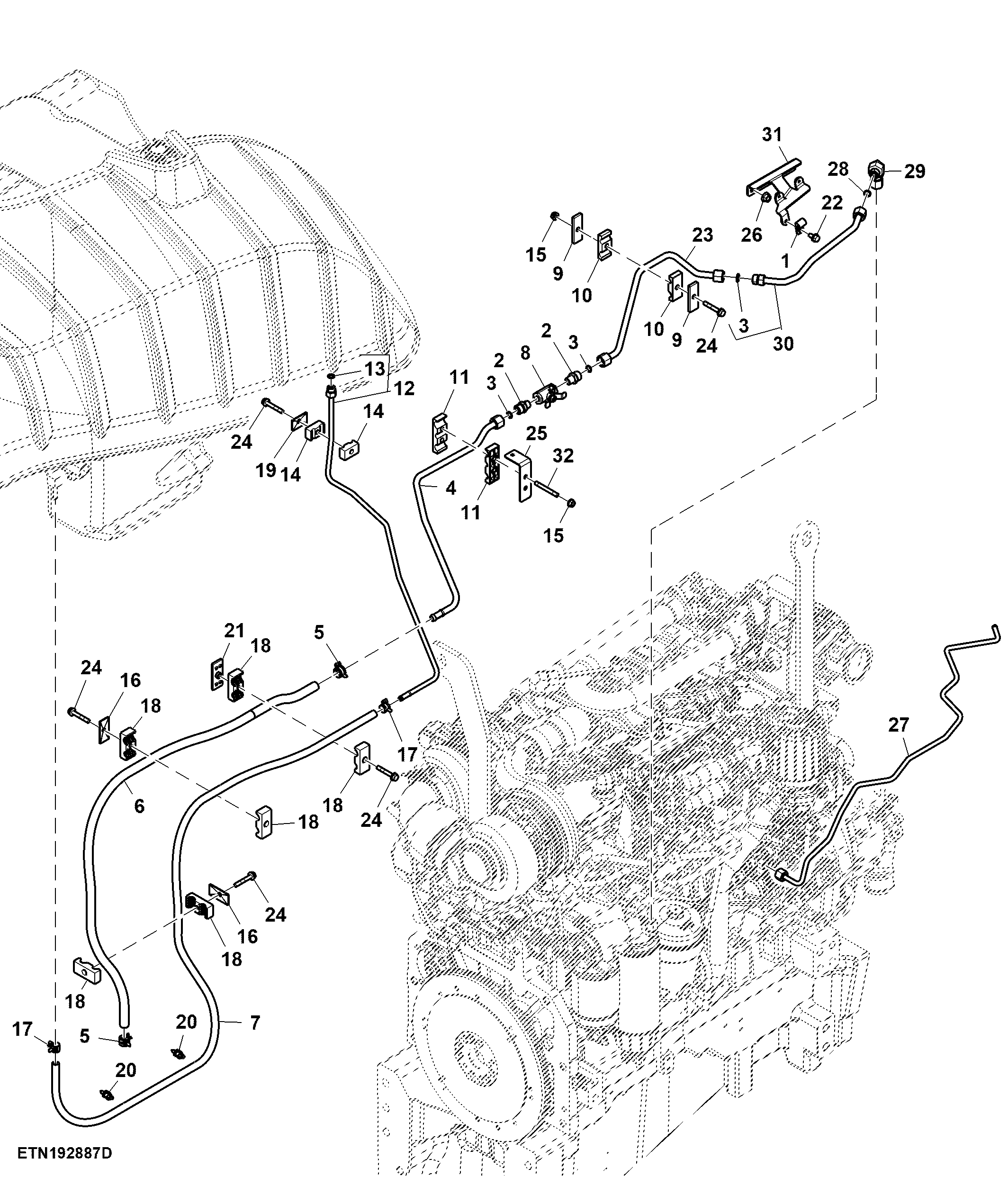

Fuel Line, W/O Water Separator, FT4/ Stage 5 Engine (927001 - )
