Track Frame Support, 120" Axle Length, Standard Track

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE593938	1	Walking Beam	-
2	R539033	2	Seal	-
3	R158196	1	Bushing	-
4	RE161311	1	Bushing	-
5	T67210	2	Seal	-
6	R192696	2	Snap Ring	-
7	24H1240	2	Washer	3-1/32" X 4-1/2" X 0.105"
8	R565219	1	Arm	-
9	R268663	2	Plate	-
10	44M7118	2	Dowel Pin	-
11	R250238	2	Bushing	-
12	RE242231	2	Isolator	-
13	24M7242	20	Washer	21.400 X 42 X 5 mm
14	19M9134	8	Cap Screw	M20 X 80
15	R136346	1	Plate	-
16	R174942	1	Pin	-
17	R569056	2	Front Axle Support	-
18	R268629	1	Support	-
19	R269961	1	Bracket	-
20	R54380	4	Dowel Pin	-
21	19M7788	2	Screw	M12 X 25
22	19M9135	20	Cap Screw	M20 X 100
23	19M9142	12	Cap Screw	M20 X 160
24	24M7344	20	Washer	22 X 37 X 3 mm

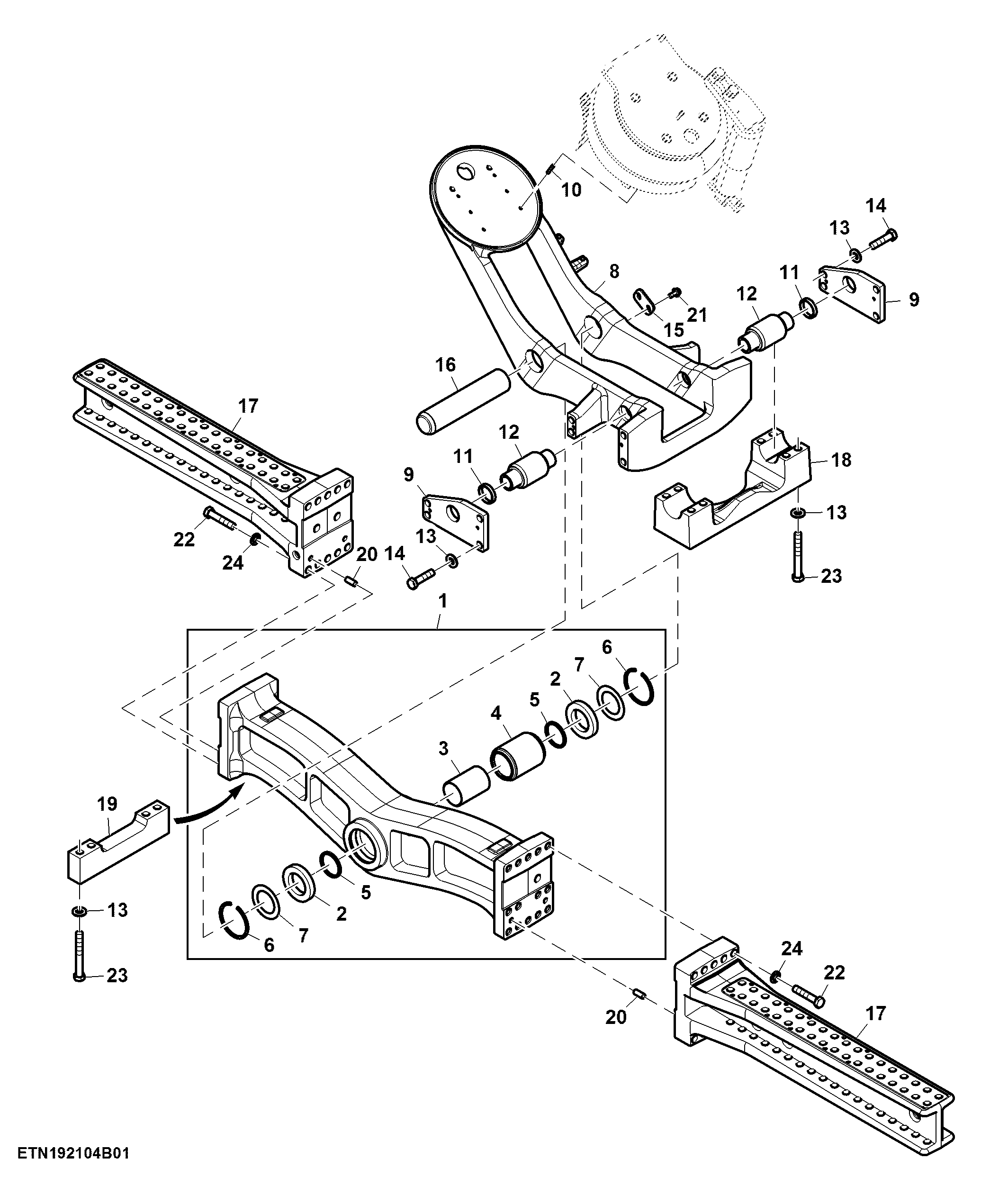

Track Frame Support, 120" Axle Length, Standard Track
