Frame, Reaction Arm Assembly (LH Illustrated)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE272357	2	Support	-
2	RE267303	4	Tapered Roller Bearing	-
3	RE272467	4	Seal	-
4	RE46684	2	Fitting Plug	-
5	51M7041	2	O-Ring	11.300 X 2.200 mm
6	R266270	2	Hub	-
7	19M9133	24	Cap Screw	M20 X 70
8	24M7344	24	Washer	22 X 37 X 3 mm
9	RE289700	2	Hub	-
10	RE276374	2	Bearing Housing W/O Bearing	-
11	R566245	4	Bushing	-
12	R266277	4	Locking Collar	-
13	R272387	4	Washer	-
14	R272477	4	V-Ring Seal	ORDER RE597186
14	RE597186	4	V-Ring Seal	-
15	19M7793	16	Screw	M16 X 40
16	RE272358	2	Support	-
17	R262588	4	Dowel Pin	-
18	R289701	2	O-Ring	-
19	R572546	2	Plug	-
20	R60161	4	Dowel Pin	-

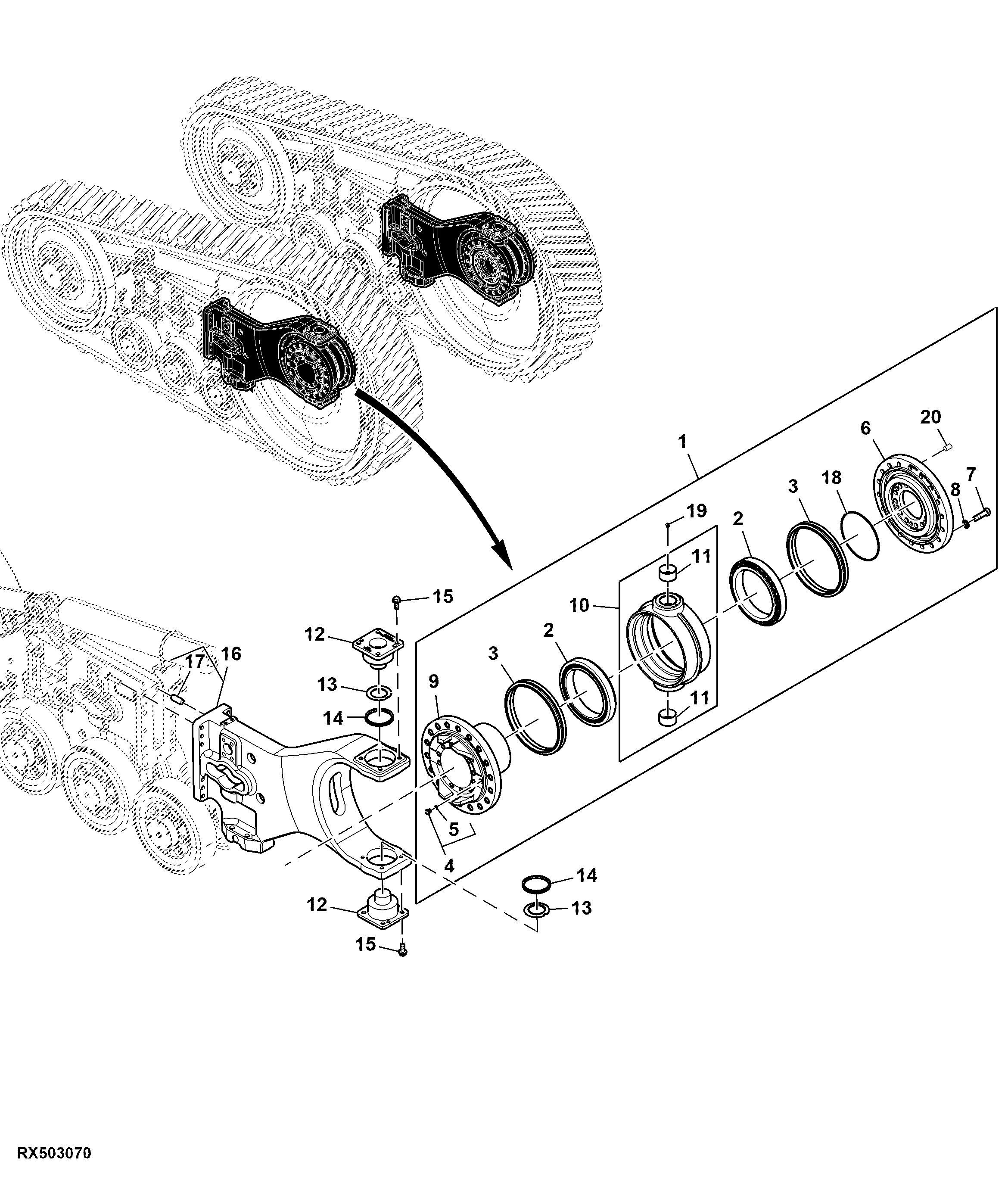

Frame, Reaction Arm Assembly (LH Illustrated)
