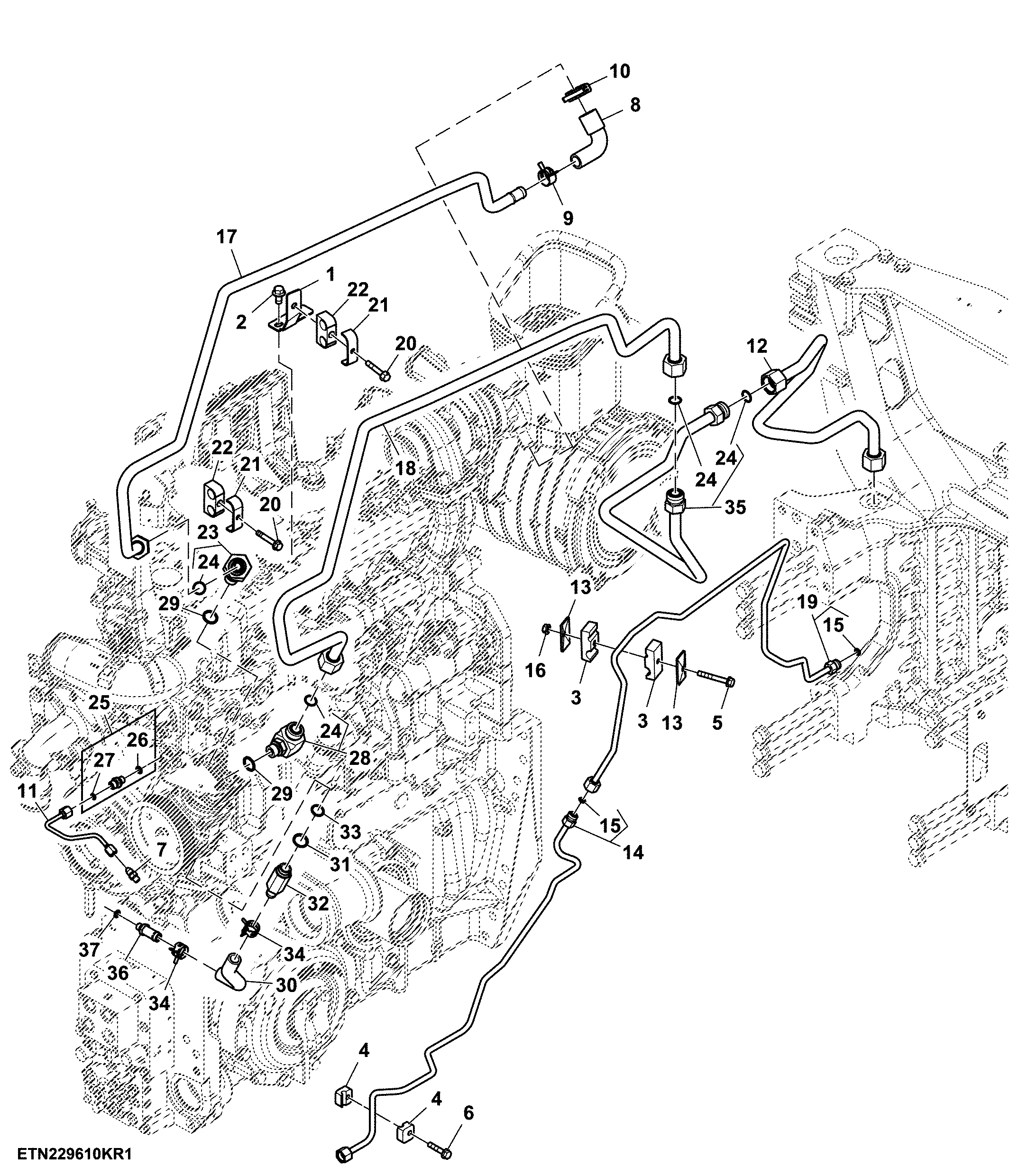

Manifold, Option Line Bundle, T2 Engine (181339 - 200000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE595069	1	Bracket	-
2	19M7784	2	Screw	M10 X 20
3	H114865	2	Clamp	-
4	H127589	2	Clamp	-
5	19M7801	1	Screw	M8 X 60
6	19M7798	1	Screw	M8 X 40
7	RE54603	1	Fitting	-
8	R566860	1	Hose	Dryer Supply
9	R191781	1	Hose Clamp	-
10	R132609	1	Clamp	-
11	RE593926	1	Oil Line	ATB Compressor Oil Supply
12	RE593841	1	Line	ATB Supply Line
13	H112567	2	Plate	-
14	RE594400	1	Line	-
15	T77613	2	O-Ring	-
16	14M7298	1	Flange Nut	M8
17	RE595864	1	Line	ATB Compressor Inlet
18	RE595865	1	Line	ATB Compressor Outlet
19	RE596526	1	Line	-
20	19M7800	2	Screw	M8 X 50
21	R184062	2	Clamp	-
22	R572196	2	Clamp	-
23	38H5388	1	Adapter Fitting	-
24	R572432	4	O-Ring	-
25	RE538379	1	Fitting	-
26	R528719	1	O-Ring	-
27	R528735	1	O-Ring	-
28	38H5066	1	Elbow Fitting	-
29	51M4244	2	Sealing Ring	-
30	RE597018	1	Hose	Deaeration Drain
31	R559684	1	Ring	-
32	R572438	1	Fitting	-
33	51M7045	1	O-Ring	19.300 X 2.200 mm
34	T184924	2	Hose Clamp	-
35	RE597012	1	Line	-
36	T365920	1	Fitting	-
37	51M7040	1	O-Ring	9.300 X 2.200 mm
