Manifold, Option Line Bundle, 1300 MFWD/ ILS, T2 Engine ( - 181338)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7800	2	Screw	M8 X 50
2	R572196	2	Clamp	-
3	RE54603	1	Fitting	-
4	38H5066	1	Elbow Fitting	-
5	R566860	1	Hose	Dryer Supply
6	R311497	2	Sealing Ring	-
7	38H5388	1	Adapter Fitting	-
8	R80632	1	O-Ring	-
9	T77613	2	O-Ring	-
10	R569264	1	Adapter Fitting	-
11	51M7085	1	O-Ring	19 X 2 mm
12	R559684	1	Ring	-
13	RE593927	1	Oil Line	ATB Compressor Oil Return, ORDER RE597018; ALSO ORDER R572438, R559684, 51M7045, T365920, 51M7040 AND (2) T184924
14	RE593926	1	Oil Line	ATB Compressor Oil Supply
15	R191781	1	Hose Clamp	-
16	R132609	1	Clamp	-
17	RE593841	1	Line	ATB Supply Line
18	R184062	2	Clamp	-
19	RE595069	1	Bracket	-
20	19M7784	2	Screw	M10 X 20
21	RE595864	1	Line	ATB Compressor Inlet
22	RE595865	1	Line	ATB Compressor Outlet
23	RE596174	1	Line	Dryer Supply, ORDER RE597012; INCLUDES (2) T77858
24	T77858	2	O-Ring	-
25	38H5001	1	Adapter Fitting	INCLUDES 51M7040
26	T77814	1	O-Ring	-
27	38H5008	1	Adapter Fitting	INCLUDES 51M7040
28	RE592273	1	Elbow Fitting	-
29	51M7040	2	O-Ring	9.300 X 2.200 mm
30	R27564	1	O-Ring	-

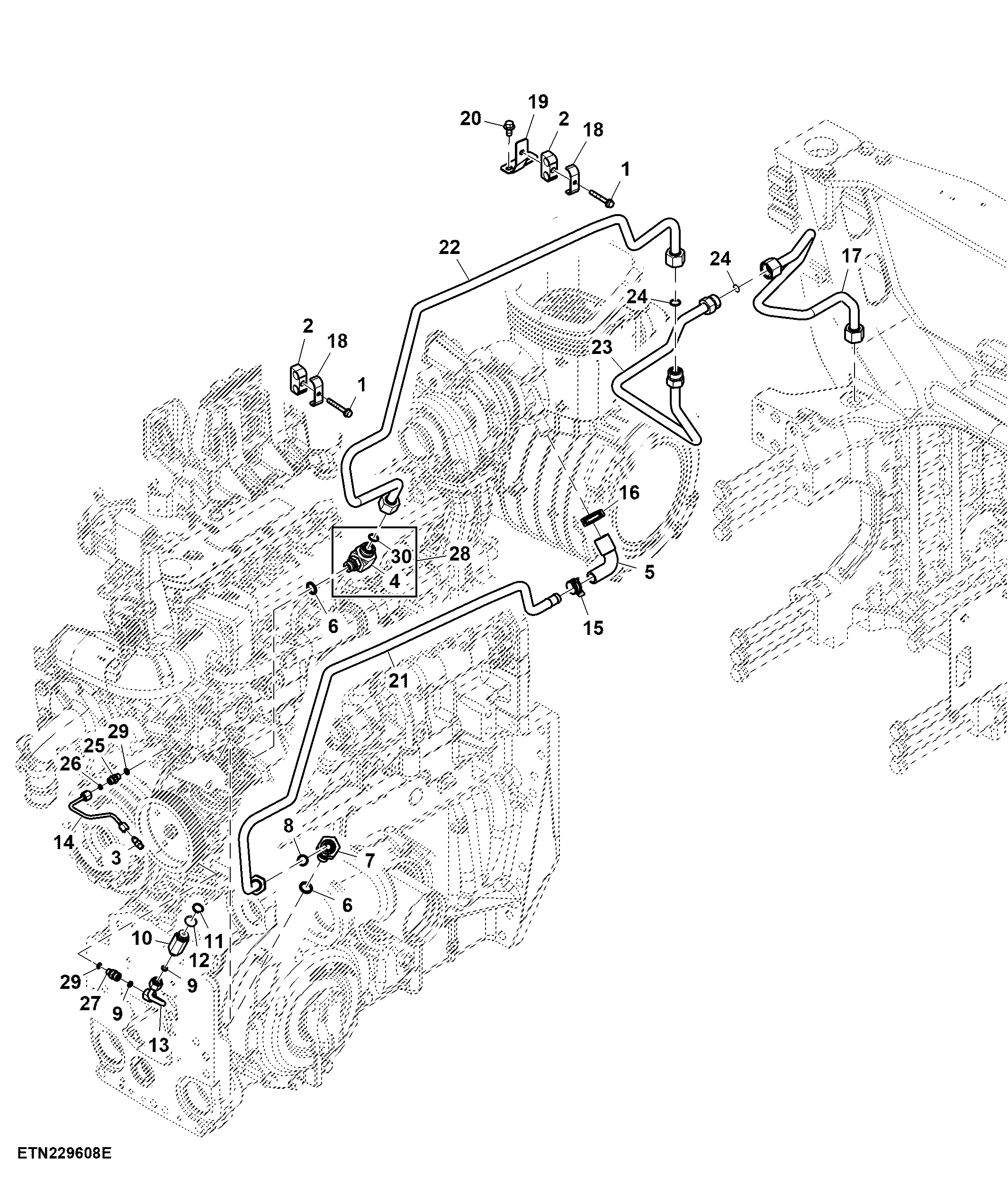

Manifold, Option Line Bundle, 1300 MFWD/ ILS, T2 Engine ( - 181338)
