Открытый узел

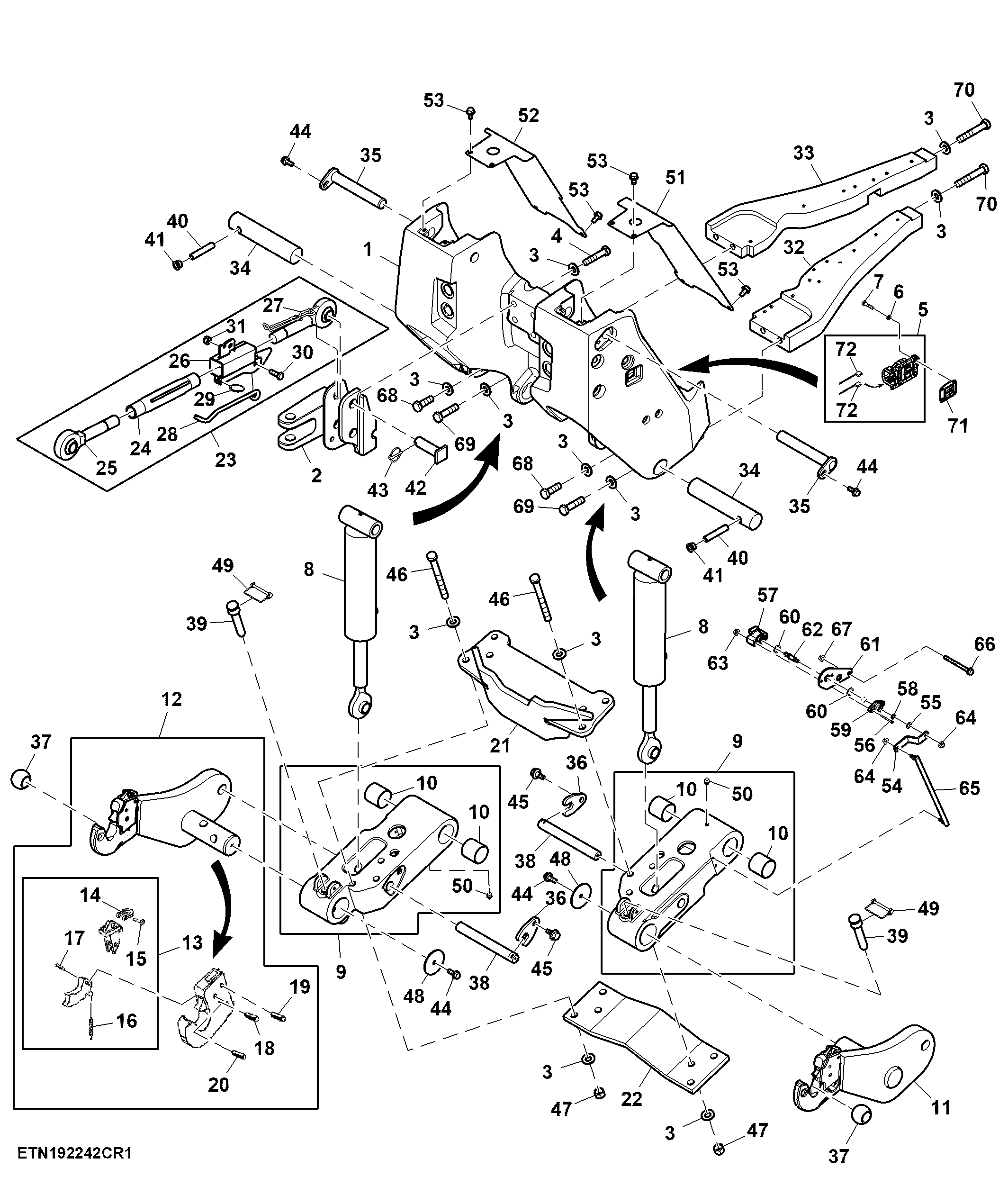

Front 3-Point Hitch, W/ Position Sensor

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R550649	1	Frame	-
2	R560461	1	Bracket	-
3	24M7242	32	Washer	21.400 X 42 X 5 mm
4	19M9135	6	Cap Screw	M20 X 100
5	AL200053	1	Control	-
6	24M7105	4	Washer	6 X 12 X 1.600 mm
7	19M7373	4	Cap Screw	M5 X 20
8	RE297297	2	Hydraulic Cylinder	-
9	RE345779	2	Lift Arm	-
10	R288834	4	Bushing	-
11	RE336420	1	Lift Arm	LH
12	RE336421	1	Lift Arm	RH
13	AL117727	2	Pawl	-
14	L115082	2	Shackle	-
15	L115083	2	Rivet	-
16	L115353	2	Extension Spring	-
17	34M7064	2	Spring Pin	8 X 18 mm
18	34M3866	2	Spring Pin	6 X 32 mm
19	34M7071	2	Spring Pin	10 X 35 mm
20	34M7220	2	Spring Pin	13 X 35 mm
21	RE558552	1	Lock Plate	-
22	R538129	1	Lock Plate	-
23	RE572858	1	Center Link	-
24	RE572860	1	Link Body	-
25	RE330106	1	Link End	-
26	RE330105	1	Sleeve	-
27	RE330107	1	Link End	-
28	R325585	1	Rod	-
29	R80436	1	Ring	-
30	19M7404	1	Cap Screw	M14 X 40
31	14M7560	1	Lock Nut	M14
32	R550651	1	Plate	LH
33	R550652	1	Plate	RH
34	R315928	2	Pin	-
35	RE297299	2	Pin Fastener	-
36	R538052	2	Retainer	-
37	L40829	2	Ball	-
38	R537674	2	Groove Pin	-
39	R336419	2	Pin	-
40	R319433	2	Pin	-
41	R98012	2	Fitting Plug	-
42	R190356	1	Pin Fastener	-
43	AA21292	1	Quick Lock Pin	-
44	19M7785	4	Screw	M10 X 25
45	R231624	2	Cap Screw	-
46	19M7645	6	Screw	M20 X 200
47	14M7277	6	Nut	M20
48	24H1916	2	Washer	17/32" X 3-1/2" X 0.180"
49	RE170757	2	Quick Lock Pin	-
50	58M5575	2	Lubrication Fitting	ORDER LCA86713
50	LCA86713	2	Lubrication Fitting	-
51	R346509	1	Cover	LH
52	R346510	1	Cover	RH
53	19M7865	8	Screw	M8 X 16
54	R311762	1	Arm	-
55	24H1302	1	Washer	13/32" X 11/16" X 0.035"
56	19M9158	2	Screw	M4 X 40
57	AE74688	1	Sensor	Position Sensor
58	L110245	1	Seal	-
59	RE583631	1	Support	-
60	P48347	2	O-Ring	-
61	R551305	1	Plate	-
62	R551306	1	Shaft	-
63	M136173	2	Lock Nut	-
64	14M7303	2	Flange Nut	M6
65	RE556693	1	Tie Rod Assembly	-
66	19M7913	2	Screw	M8 X 90
67	14M7298	2	Flange Nut	M8
68	19M9154	8	Cap Screw	M20 X 60
69	19M9134	4	Cap Screw	M20 X 80
70	19M9137	2	Cap Screw	M20 X 120
71	L200067	1	Boot	-
72	AL81777	2	Elec. Connector Terminal	-

Front 3-Point Hitch, W/ Position Sensor

Нет текстового описания
